В первых поколениях микшеров термины «кнопка узла коммутации»
и «шина узла коммутации» использовались в отношении выбора
источника панели управления.
Для системы Kayak HD будут использоваться термины «кнопка
источника» и «шина источника». Данные термины лучше отражают
философию функционирования системы, основанной скорее на
источниках, чем на узлах коммутации.
Система Kayak HD не связывает напрямую кнопку выбора источника с
физическим узлом коммутации. Связь идет сначала через источник к
распределению кнопок, затем через определение источника к
нахождению физических входов. Кнопка отдельного источника
управляет узлами коммутации на отдельных шинах одновременно.
Например, во время рирпроекции оба сигнала - видео и ключевой
сигнал источника выбираются одним нажатием кнопки. В данном
случае при нажатии кнопки переключаются два различных узла
коммутации на отдельных шинах (шине сигнала заполнения и шине
сигнала заполнения). В верхней части Рисунка 14 ниже видео
компонент источника 2 выбран на шине сигнала заполнения и
становится сигналом заполнения (key fill) для последующей
рирпроекции. Компонент сигнала источника 2, выбранный на шине
сигнала маски, становится сигналом Key Cut для рирпроекции.
Нижняя часть Рисунка 14 показывает, как можно выбирать один
источник (источник 4) для сигналов Key Cut и Key Fill.

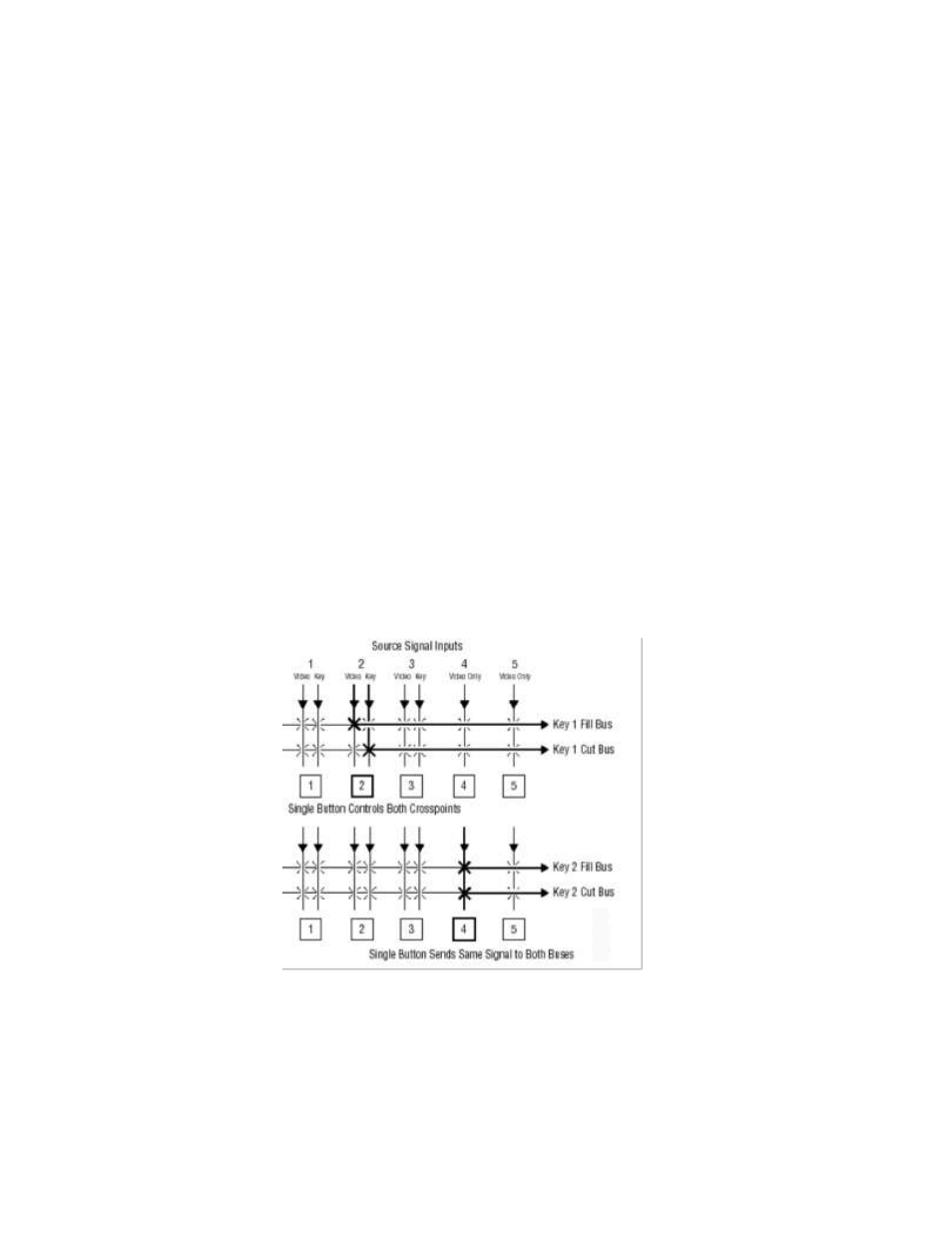

Рисунок 14.
Управление множественными узлами коммутации
