Section 4 — Panel Menu Summaries
Kayak HD — User Manual
350
Настройка переходов eDPM
Для использования эффекта eDPM как типа перехода нужно
произвести несколько настроек.
В версиях программного обеспечения 694 и выше, установленная
опциональная
плата "eDPM" предоставляет доступ к 2
дополнительным рир-проекторам M/E 5 & 6, которые в данном
случае используются в качестве возвратных рир-проекторов только
для eDPM. Опция DPM также позволяет отправлять предварительно
комбинированный сигнал с любого модуля перехода. Можно
конфигурировать 2 независимых пути отправки сигнала. Однако,
первый путь сигнала (только при использовании в качестве типа
перехода eDPM) будет повторно введен на key 6, и второй путь
сигнала на key 5.
Настройки конфигурации для типа перехода eDPM задаются для
каждого
M/E. Большинство настроек eDPM являются
операционными и регулируются EMEM.
Выходы M/E -B, C, D и Preview 2 используются для определения пути
передачи к eDPM. Отдельный путь передачи eDPM M/E использует
выход D для отправки Видео и Preview 2 для сигналов отправки
рирпроекции. Для двойных путей также используются выходы B
(отправка Видео) и C (отправка Рирпроекции).
Примечание При использовании двойных путей остается только выход управления A
дополнительные clean feeds не доступны.

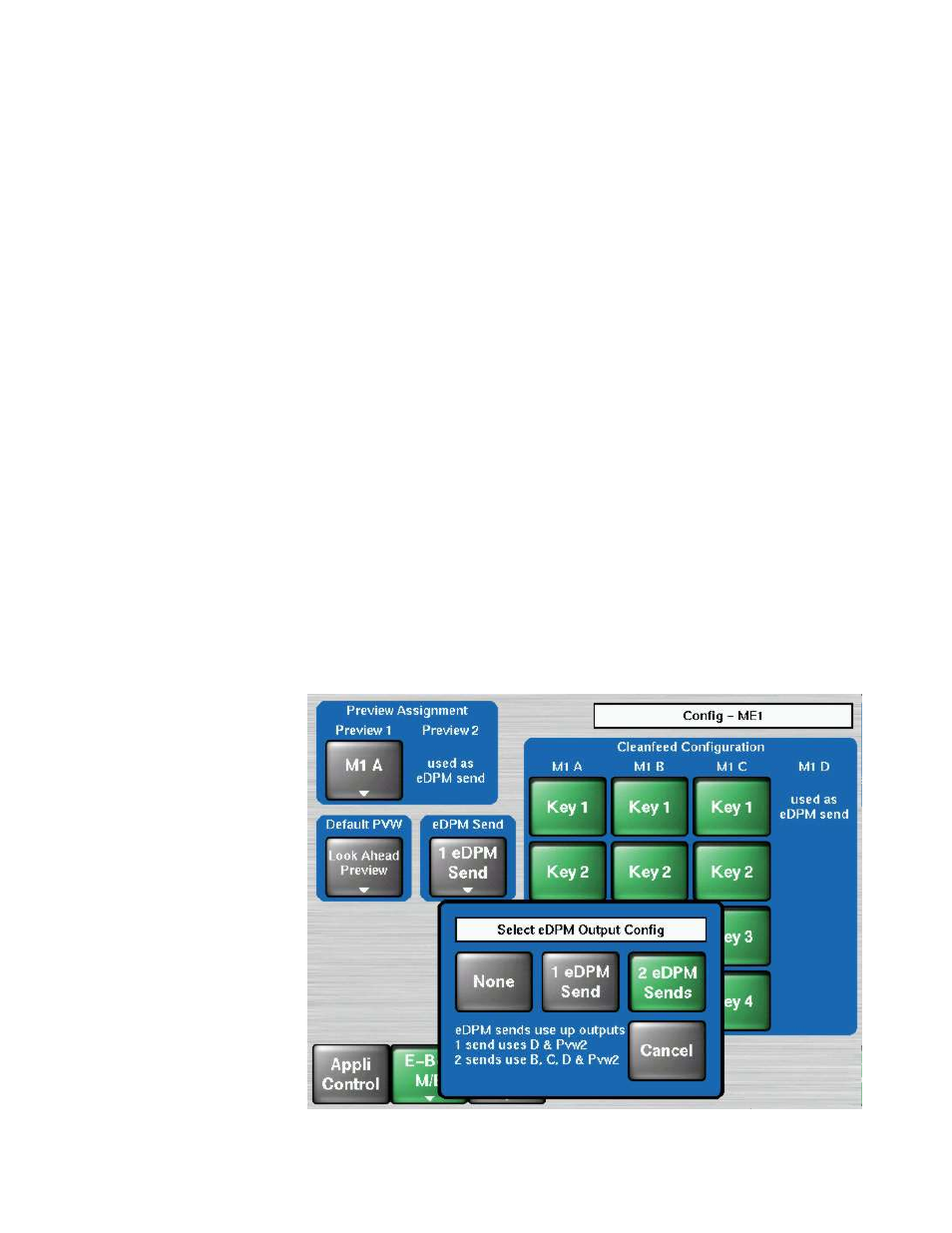

Рисунок 253. Конфигурация – меню ME - пример отправки 2 eDPM
