Kayak HD — User Manual
Install Menu
471

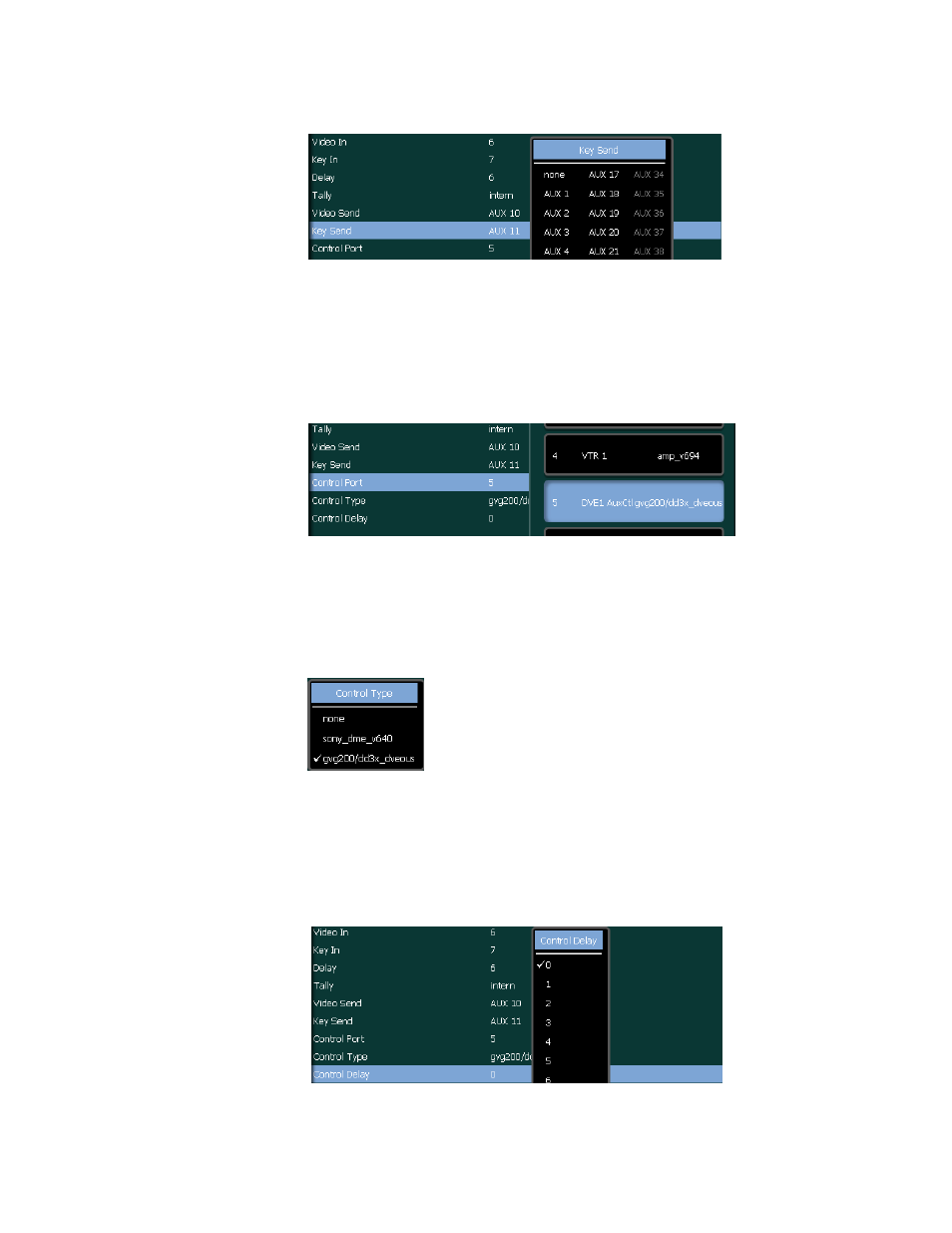

Рисунок 373. установка E-Box отправка видео внешнего DVE Aux
Последние три пункта предназначены для опции AuxBus на DVE.
• Control Port: номер порта еще раз определяет физический порт
RS422 на основном блоке. Его нужно соединить со вторым
последовательным портом DVE.
Рисунок 374. установка E-Box внешнего DVE –порт Aux
• Control Type: тип управления настраивает протокол, например, на
GVG200/dd35
как показано. Затем DVE может регулировать
любую вспомогательную шину Aux микшера.
Рисунок 375. установка E-Box внешнего DVE –тип управления Aux
• Control Delay: регулировка задержки настраивает время
смещения в полях, так чтобы переднее/заднее переключение
происходило в нужном месте. Рекомендованное значение:
нуль (0).
Рисунок 376. установка E-Box внешнего DVE – регулировка задержки Aux
