Элементы системы
Поверхность панели управления Kayak
Системы программных видео микшеров Kayak используют панель
управления с встроенным дисплеем меню (цветной сенсорный TFT
дисплей). Программа Sidepanel, работающая на компьютере
пользователя WindowsPC, может использоваться и для управления
системой Kayak
Панель управления 1 M/E

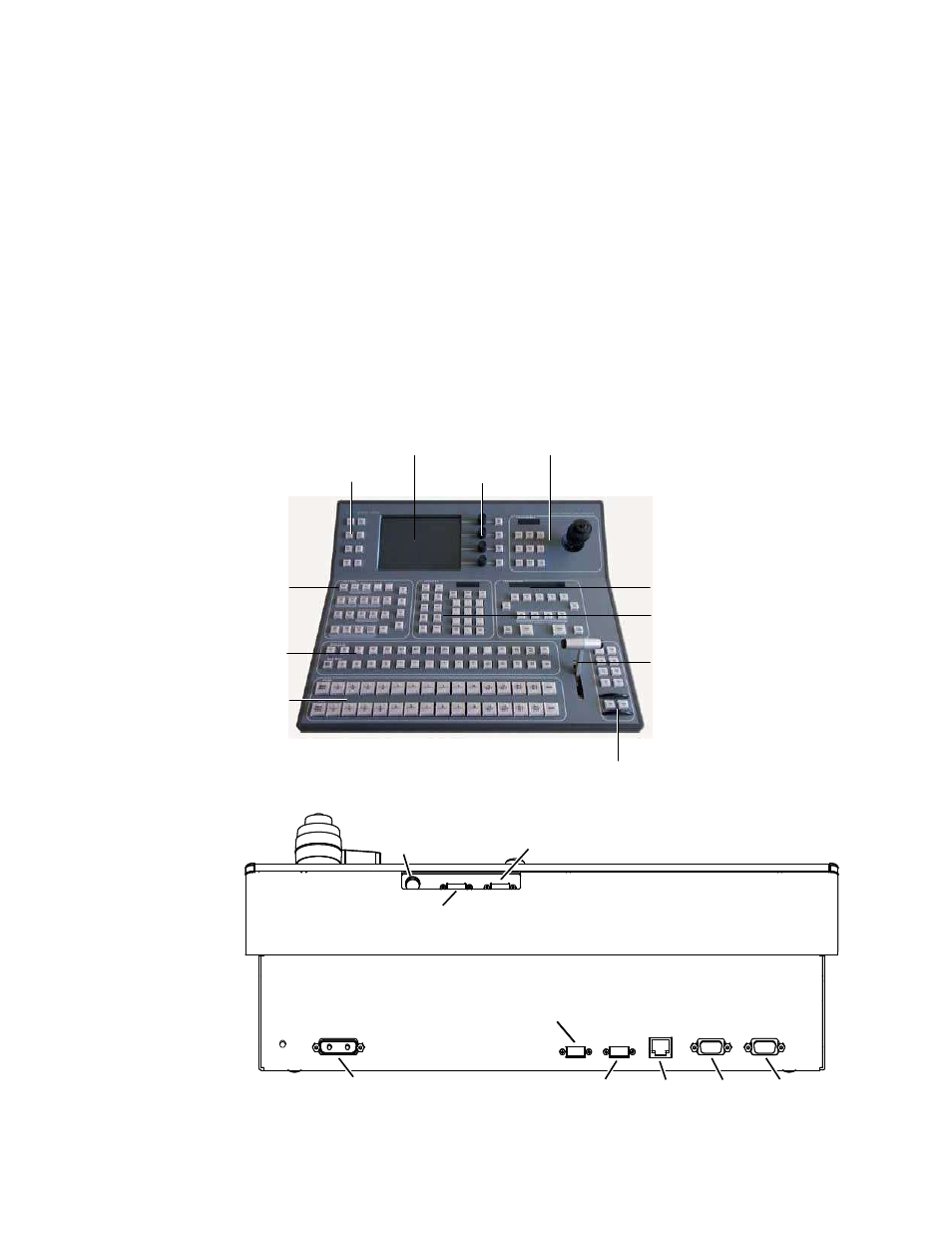

Рисунок 1. Панель управления 1 M/E, вид сверху
Graphical Display
Positioner Subpanel
Menu Navigation Buttons
Digipots and Menu Buttons
Keyers Subpanel
Misc Delegation
and Crossbar Selection
Main Transition
Subpanel
Effect Subpanel
Transition Lever
Program/Preset
Crossbar Selection
2nd Transition Subpanel
Рисунок 2. панель управления 1 M/Е, вид сзади
PS/2 Port
USB #4
(Future use)
(Future use)
48V DC Power In (from Frame)
USB #2
LAN
RS 485 RS 232
