Стр
. 49
из
64
®
a)
Соберите
насос
(
см
.
раздел
6.9),
используя
металлический
вал
(
см
.
раздел
6.4)
вместо
вала
из
карбида
кремния
.
b)
Установите
гаечный
ключ
Flowserve
для
рабочего
колеса
и
шпонку
на
входной
вал
насоса
.
Ручка
гаечного
ключа
должна
касаться
поверхности
рабочего
стенда
справа
,
если
смотреть
на
всасывающий
фланец
насоса
.
c)
Используя
динамометрический
гаечный
ключ
и
переходную
втулку
(
может
потребоваться
удлинение
),
установите
ключ
на
шестигранную
головку
,
выступающую
на
конце
металлического
вала
.
d)
Поверните
ключ
и
определите
,
достигаются
ли
значения
момента
,
указанные
в
таблице
(
см
.
рис
. 6-37)
для
данной
магнитной
муфты
.
Не
превышайте
указанных
в
таблице
значений
(
см
.
рис
. 6-38).
e)
Если
удается
достигнуть
указанных
значений
,
муфту
можно
использовать
повторно
,
при
условии
,
что
никаких
других
повреждений
нет
.
Если
,
с
другой
стороны
,
не
удается
достигнуть
нужных
значений
,
необходимо
заменить
либо
узел
внутреннего
магнита
(
наиболее
вероятно
),
либо
узел
наружного
магнита
.
6.8.4
Приводной
конец
a)
Проверьте
наружный
магнит
на
признаки
износа
и
состояние
заливочного
компаунда
между
полюсами
магнита
.
b)
Проверьте
антифрикционные
подшипники
на
наличие
задиров
,
точечной
коррозии
,
царапин
или
ржавчины
.
При
наличии
любого
из
вышеперечисленного
,
или
если
подшипники
снимались
с
вала
,
подшипники
необходимо
заменить
.
c)
Для
обеспечения
надлежащих
посадок
необходимо
проверить
наружный
диаметр
вала
(OD),
внутренний
и
наружный
диаметры
подшипников
(ID
и
OD)
и
внутренний
диаметр
корпуса
подшипника
(ID).
Для
проверки
наружных
диаметров
(OD)
можно
использовать
микрометр
,
для
проверки
внутренних
диаметров
(ID) –
нутромер
(
см
.
рис
. 6-39).
6.8.4.1
Центровка
Несоосность
валов
насоса
и
мотора
может
привести
к
следующим
проблемам
:
•
Повреждение
подшипников
мотора
и
/
или
насоса
•
Повреждение
муфты
•
Чрезмерные
вибрация
/
шум
Рис
. 6-39
PolyChem
серии
M
Размер
мм
(
дюйм
)
Группа
A
и
1
Группа
B
и
2
OD
79.992/79.987
(3.1493/3.1491)
110.000/109.985
(43304/43301)
Под
-
шипник
ID
35.000/34.989
(1.3780/1.3775)
50.000/49.987
(1.9685/1.9680)
Вал
- OD
35.014/35.004
(1.3785/1.3781)
50.013/50.003
(1.9690/1.9686)
Корпус
- ID
80.020/80.005
(3.1504/3.1498)
110.023/110.007
(4.3316/4.3310)
Посадка
Подшипник/Корпус
0.033L/0.013L
(0.0013L/0.0005L)
0.038L/0.008L
(0.0015L/0.0003L)
Посадка
Подшипник/Вал
0.025T/0.004T
(0.0010T/0.0001T)
0.026T/0.003T
(0.0010T/0.0001T)

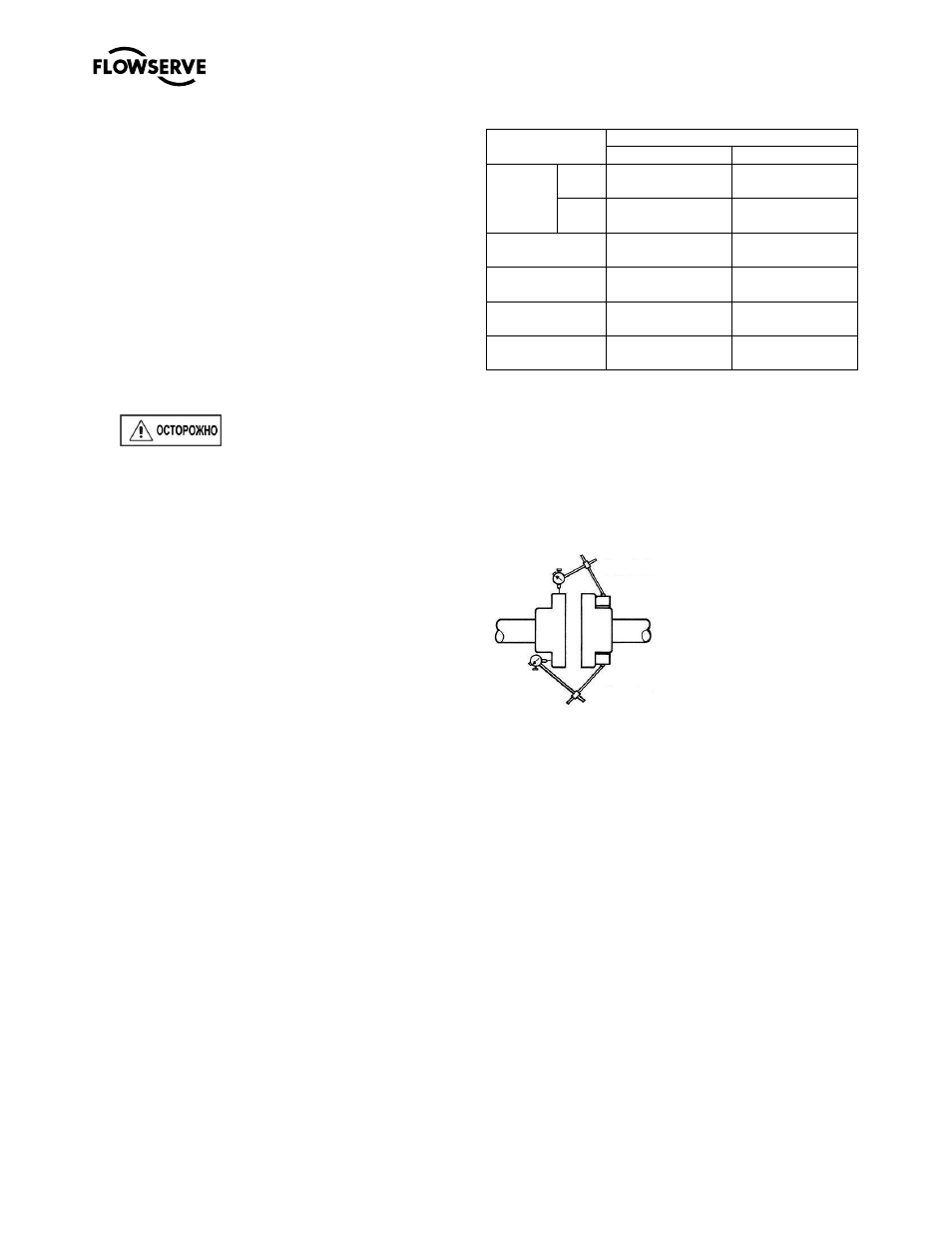

На
приведенной
ниже
схеме
показана
методика
центровки
обода
и
торца
фланца
с
помощью
индикатора
с
круговой
шкалой
.
Важно
,
чтобы
центровка
производилась
после
того
,
как
фланцы
будут
нагружены
,
и
при
типичных
рабочих
температурах
.
Если
правильная
центровка
не
может
быть
достигнута
,
необходимо
рассмотреть
возможность
установки
короткой
муфты
и
/
или
ходули
/
пружины
.
Центровка
Многие
компании
используют
в
настоящее
время
лазерную
центровку
,
которая
является
более
сложным
и
точным
методом
.
При
использовании
этого
метода
несоосность
измеряется
с
помощью
лазера
и
сенсорного
датчика
,
который
соединяется
с
компьютером
с
графическим
дисплеем
,
показывающим
необходимую
регулировку
для
каждой
ножки
мотора
.
Рекомендованные
допуски
на
окончательную
центровку
вала
см
.
в
разделе
4.8.
6.8.4.2
Анализ
вибраций
Анализ
вибраций
–
это
регулярный
и
периодический
контроль
вибраций
насоса
по
вибрационной
сигнатуре
.
Главной
задачей
анализа
вибраций
является
расширение
MTBPM.
Используя
этот
инструмент
, Flowserve
имеет
возможность
определить
не
только
наличие
проблемы
,
прежде
чем
она
станет
серьезной
,
но
также
главную
причину
и
возможное
решение
.
Параллельное
Угловое
