Инструкция по эксплуатации Flowserve M-series PolyChem
Страница 22
ИНСТРУКЦИИ
ПО
ЭКСПЛУАТАЦИИ
POLYCHEM
СЕРИИ
M
РУССКИЙ
26999941 07-11
flowserve.com
Стр
. 22
из
64
®
4.6
Трубопроводы
На
всасывающем
и
нагнетательном
фланцах
установлены
защитные
заглушки
и
крышки
,
которые
необходимо
снять
перед
подсоединением
к
насосу
труб
.
4.6.1
Всасывающий
и
нагнетательный
трубопроводы
Каждый
трубопровод
должен
иметь
индивидуальные
опоры
,
трубы
должны
быть
точно
центрированы
и
подсоединены
к
насосу
,
предпочтительно
,
посредством
гибкого
трубопровода
короткой
длины
.
На
насос
не
должны
действовать
никакие
нагрузки
,
обусловленные
весом
труб
,
и
он
не
должен
компенсировать
какие
-
либо
отклонения
от
соосности
.
Болты
на
всасывании
и
нагнетании
насоса
должны
вставляться
в
отверстия
соответствующих
фланцев
без
подтягивания
или
поднятия
с
помощью
рычага
всасывающего
или
нагнетального
фланцев
.
Все
трубные
соединения
должны
быть
затянуты
.
Насосы
могут
не
перекачивать
жидкость
из
-
за
закупорки
воздухом
,
что
может
иметь
место
,
если
воздух
будет
проникать
в
трубы
.
Если
фланцы
насоса
имеют
резьбовые
отверстия
,
выбирайте
крепежные
элементы
фланцев
так
,
чтобы
диаметр
резьбы
был
равен
диаметру
крепежного
элемента
,
но
не
вставляйте
крепежные
элементы
до
конца
в
резьбовые
отверстия
,
пока
соединение
не
будет
затянуто
.
Ниже
приведены
рекомендованные
процедуры
для
подсоединения
трубопровода
к
насосу
PolyChem
серии
M (
величины
моментов
затяжки
см
.
в
разделе
6.5):
•
Проверьте
поверхности
обоих
фланцев
(
насос
/
труба
)
для
гарантии
того
,
что
они
чистые
,
плоские
и
не
имеют
дефектов
.
•
Произведите
смазку
крепежных
элементов
.
•
Затяните
вручную
все
крепежных
элементы
,
используя
метод
перекрестной
затяжки
.
•
Крепежные
элементы
следует
затягивать
постепенно
,
базируясь
на
методе
перекрестной
затяжки
:
o
Сначала
затяните
крепежные
элементы
на
75 %
от
полного
момента
затяжки
.
o
Затем
затяните
крепежные
элементы
до
полного
момента
затяжки
.
o
Затем
проверьте
,
что
значение
момента
затяжки
1-
го
крепежного
элемента
не
изменилось
и
равно
полному
моменту
затяжки
.
•
Произведите
перезатяжку
всех
крепежных
элементов
через
24
часа
или
после
первого
термального
цикла
.
•
Производите
перезатяжку
всех
крепежных
элементов
не
реже
,
чем
один
раз
в
год
.
4.6.2
Всасывающий
трубопровод
Во
избежание
проблем
с
высотой
столба
жидкости
над
всасывающим
патрубком
насоса
(NPSH)
и
всасыванием
,
диаметр
всасывающего
трубопровода
должен
быть
таким
же
большим
,
что
и
диаметр
соединения
на
всасывании
насоса
.
Никогда
не
используйте
на
всасывании
насоса
трубы
или
фитинги
меньшего
диаметра
.

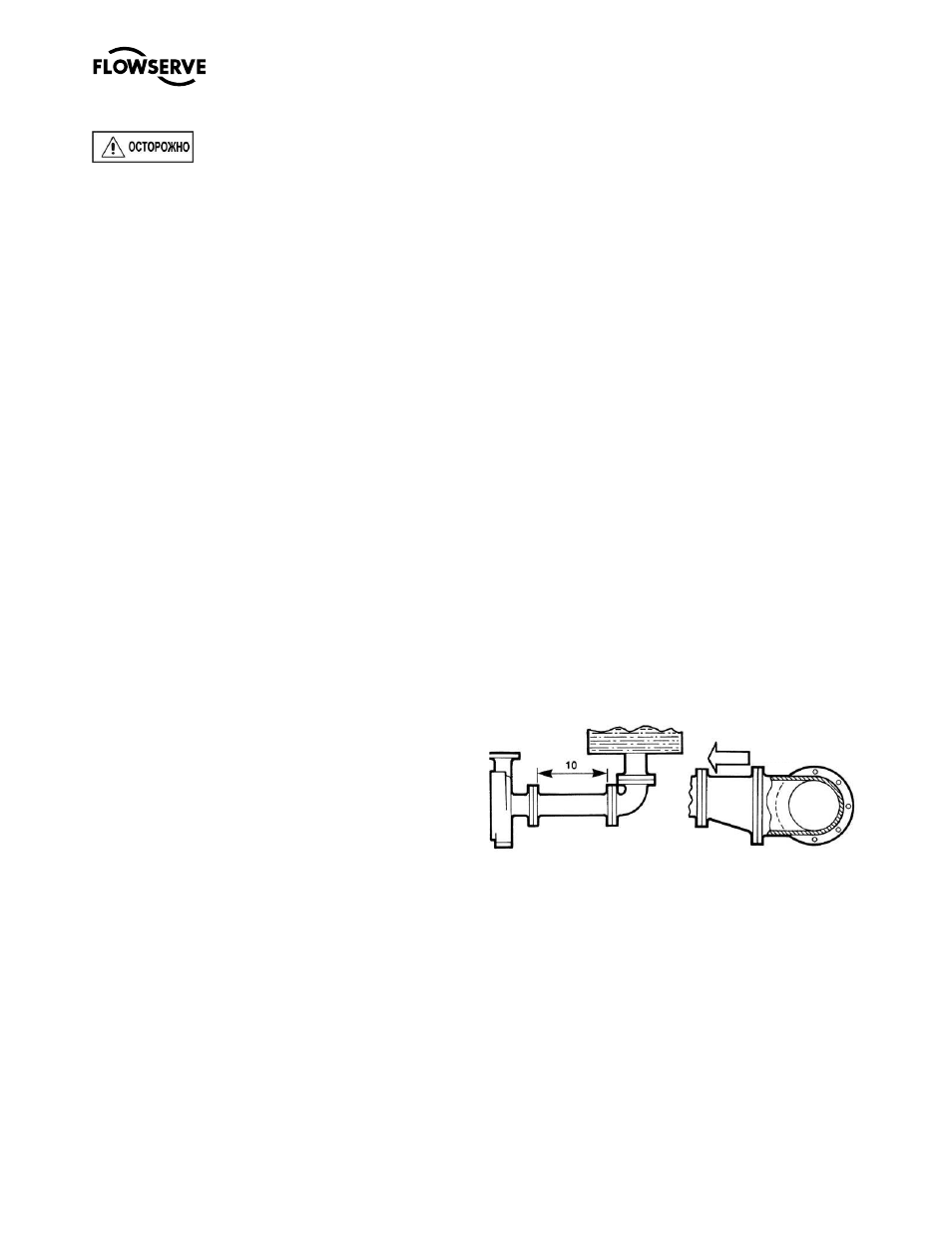

На
рис
. 4-7
показана
идеальная
конфигурация
трубопровода
с
расстоянием
равным
минимум
10
диаметрам
труб
между
источником
перекачиваемой
жидкости
и
всасыванием
насоса
.
В
большинстве
случаев
,
горизонтальные
переходники
должны
быть
эксцентричными
и
монтироваться
плоской
стороной
вверх
,
как
показано
на
рис
. 4-8,
с
уменьшением
размера
трубы
максимум
на
один
размер
.
Никогда
не
устанавливайте
эксцентричные
переходники
плоской
стороной
вниз
.
Горизонтально
устанавливаемые
концентричные
переходники
не
должны
использоваться
,
если
существует
вероятность
попадания
воздуха
в
перекачиваемую
жидкость
.
Допускается
установка
вертикально
устанавливаемых
концентричных
переходников
.
В
применениях
,
где
осуществляется
полная
деаэрация
жидкости
и
жидкость
не
содержит
пара
или
твердых
взвешенных
частиц
,
предпочтительно
использование
концентричных
переходников
по
сравнению
с
эксцентричными
переходниками
.
Рис
. 4-7
Рис
. 4-8
Избегайте
применения
дроссельных
клапанов
и
сетчатых
фильтров
на
линии
всасывания
.
Пусковые
фильтры
необходимо
снять
перед
запуском
агрегата
.
Когда
насос
установлен
ниже
источника
перекачиваемой
жидкости
,
на
линии
всасывания
необходимо
установить
вентиль
для
перекрытия
насоса
и
обеспечения
возможности
его
проверки
и
технического
обслуживания
.
Однако
,
никогда
не
устанавливайте
такой
вентиль
непосредственно
на
всасывающем
патрубке
насоса
.
ДИАМЕТР
ВСАСЫВАНИЕ
