Инструкция по эксплуатации Flowserve M-series PolyChem
Страница 19
ИНСТРУКЦИИ
ПО
ЭКСПЛУАТАЦИИ
POLYCHEM
СЕРИИ
M
РУССКИЙ
26999941 07-11
flowserve.com
Стр
. 19
из
64
®
d)
Установите
сборку
болт
/
нижняя
пружина
стойки
в
отверстие
снизу
плиты
.
e)
Установите
сборку
верхняя
пружина
/
колпачок
[3]
на
болт
стойки
.
f)
Установите
плоскую
шайбу
[5],
стопорную
шайбу
[6]
и
гайки
[4]
на
болт
стойки
.
g)
Затяните
верхние
гайки
,
сжимая
верхнюю
пружину
приблизительно
на
13
мм
(0.5
дюйм
).
Может
потребоваться
дополнительное
сжатие
для
стабилизации
плиты
основания
.
h)
После
того
,
как
все
четыре
стойки
будут
собраны
,
установите
плиту
основания
на
место
над
напольными
колпачками
[7],
установленными
под
каждой
стойкой
,
и
опустите
плиту
основания
на
пол
.
i)
Выровняйте
плиту
основания
по
уровню
и
произведите
окончательную
регулировку
высоты
всасывающей
и
нагнетательной
труб
,
для
чего
сначала
освободите
верхние
гайки
и
,
поворачивая
нижние
гайки
,
поднимите
или
опустите
плиту
основания
.
j)
Произведите
сжатие
верхней
пружины
до
величины
сжатия
,
указанной
в
пункте
g),
и
застопорьте
гайки
.
k)
Обратите
внимание
на
то
,
что
присоединяемые
трубопроводы
должны
иметь
отдельные
опоры
,
и
что
установленная
на
пружинах
плита
основания
не
рассчитана
на
выдерживание
всей
статической
нагрузки
со
стороны
труб
.

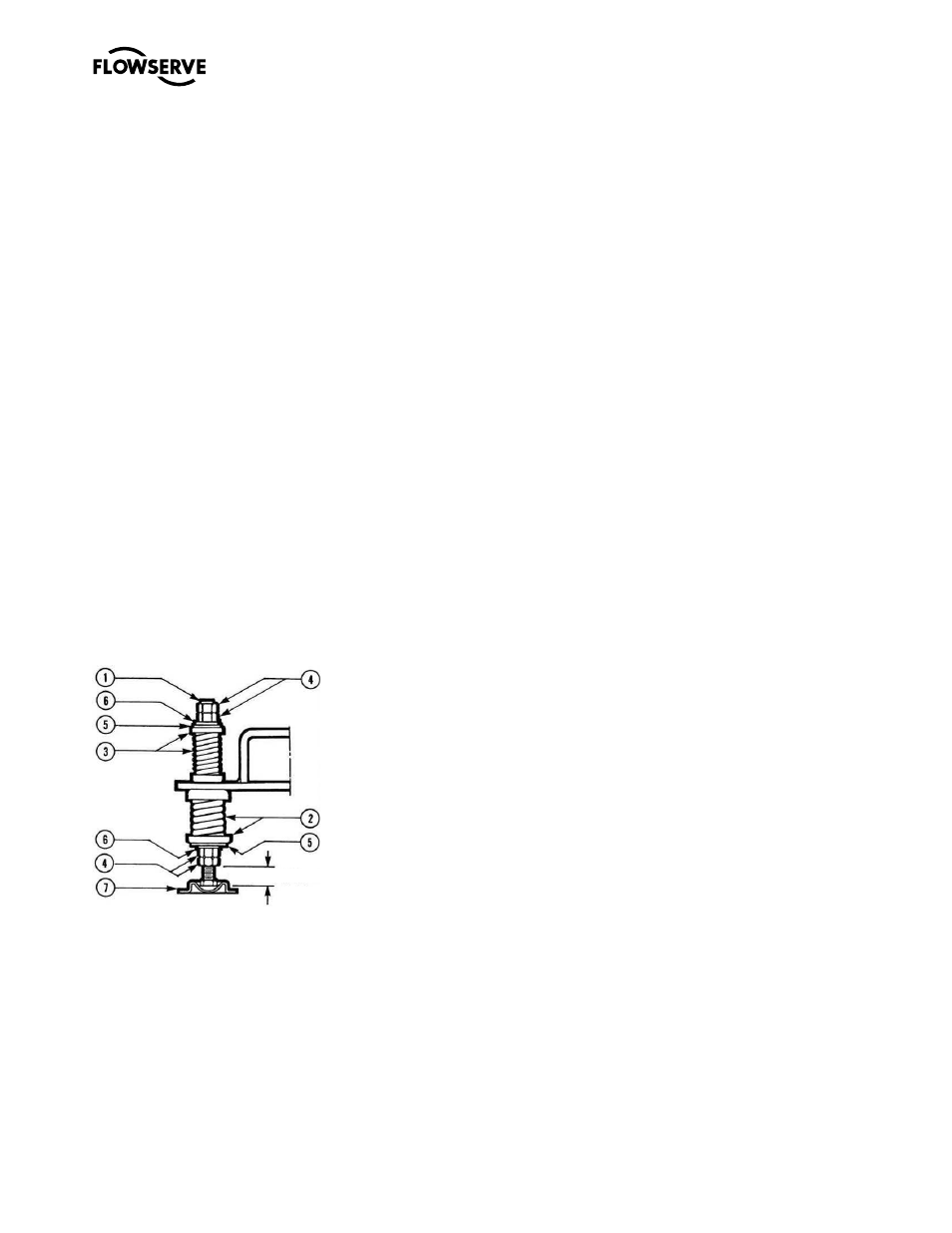

Рис
. 4-4
4.3.3.3
Плиты
основания
,
устанавливаемые
на
стойках
/
пружинах
–
центровка
мотора
Процедура
центровки
мотора
для
опорной
плиты
,
устанавливаемой
на
стойках
или
пружинах
,
аналогична
процедуре
для
плит
основания
с
цементированием
.
Различия
заключаются
,
в
основном
,
в
способе
выставки
плиты
основания
по
уровню
.
a)
Выровняйте
при
помощи
уровня
плиту
основания
,
используя
регуляторы
стоек
.
(
Регулировочные
прокладки
,
которые
применяются
для
плит
основания
с
цементированием
,
в
данном
случае
не
нужны
.)
b)
После
того
,
как
плита
основания
будет
выровнена
по
уровню
,
ее
положение
следует
зафиксировать
посредством
блокировки
регуляторов
стоек
.
c)
Затем
следует
проверить
первоначальную
центровку
насоса
.
Регулировка
высоты
по
вертикали
,
обеспечиваемая
стойками
,
может
создавать
небольшой
перекрут
плиты
основания
.
Если
при
транпортировке
не
было
нанесено
никаких
повреждений
и
не
возникло
перекрута
плиты
основания
в
результате
регулировки
высоты
посредством
стоек
,
параллельность
насоса
и
привода
должна
быть
в
допуске
0.38
мм
(0.015
дюйм
)
и
угловое
отклонение
в
допуске
0.0025
мм
/
мм
(0.0025
дюйма
/
дюйм
).
Если
эти
условия
не
выполняются
,
проверьте
центровку
монтажных
элементов
привода
,
установленных
в
отверстия
основания
привода
.
d)
Если
монтажные
элементы
не
центрированы
,
это
произошло
,
скорее
всего
,
в
результате
повреждения
при
транспортировке
.
Произведите
центровку
монтажных
элементов
и
предварительную
центровку
насоса
и
привода
до
вышеуказанных
допусков
,
производя
регулировку
прокладкой
(
под
мотор
)
для
вертикального
совмещения
и
перемещая
насос
для
горизонтального
совмещения
.
e)
Если
монтажные
элементы
центрированы
,
тогда
,
возможно
,
перекручена
плита
основания
.
Немного
подрегулируйте
(
один
оборот
регулировочной
гайки
)
стойки
на
приводном
конце
плиты
основания
и
проверьте
,
если
центровка
удовлетворяет
вышеуказанным
допускам
.
Повторите
эту
процедуру
,
если
необходимо
,
следя
за
установкой
по
уровню
по
измерениям
,
производимым
от
нагнетательного
фланца
насоса
.
f)
Заблокируйте
регуляторы
стоек
.
Затем
следуйте
пунктам
,
приведенным
для
плит
основания
с
новым
цементированием
.
4.4
Подливка
раствором
a)
Фундамент
насоса
должен
располагаться
как
можно
ближе
к
источнику
перекачиваемой
жидкости
.
b)
Необходимо
предусмотреть
адекватное
расстояние
для
доступа
персонала
и
работ
по
установке
,
эксплуатации
и
техническому
обслуживанию
насоса
.
Фундамент
должен
быть
достаточно
тяжелым
для
поглощения
вибраций
и
должен
обеспечивать
жесткую
опору
для
насоса
и
мотора
.
1.
Болт
-
стойка
2.
Нижняя
пружина
(
∅
3¼
дюйма
(83
мм
)
нар
.
диам
. x 4
дюйма
(102
мм
)
фланец
/
колпачки
)
3.
Верхняя
пружина
4.
Гайки
5.
Плоская
шайба
6.
Стопорная
шайба
7.
Напольный
колпачок
25
мм
(1
дюйм
)
прибл
.
первоначальная
высота
