Инструкция по эксплуатации Flowserve M-series PolyChem
Страница 41
ИНСТРУКЦИИ
ПО
ЭКСПЛУАТАЦИИ
POLYCHEM
СЕРИИ
M
РУССКИЙ
26999941 07-11
flowserve.com
Стр
. 41
из
64
®
c)
Снимите
винты
с
головкой
под
ключ
,
посредством
которых
корпус
подшипника
крепится
к
плите
основания
.
d)
Снимите
крепежные
элементы
,
посредством
которых
всасывающий
и
нагнетательный
трубопроводы
крепятся
к
насосу
.
e)
Подсоедините
подъемное
оборудование
к
насосу
,
обеспечивая
небольшое
натяжение
для
поддержки
насоса
.
f)
Переместите
сборку
насоса
от
трубопровода
(
в
направлении
к
мотору
)
и
выкрутите
этот
узел
.
g)
Теперь
насос
может
быть
помещен
в
ремонтную
мастерскую
.
6.7.1.2
Насосы
PolyChem
серии
M
с
короткой
муфтой
a)
Снимите
крепежные
элементы
,
посредством
которых
мотор
и
/
или
цевочное
колесо
и
ножки
корпуса
крепятся
к
плите
основания
.
b)
Снимите
крепежные
элементы
,
посредством
которых
всасывающий
и
нагнетательный
трубопроводы
крепятся
к
насосу
.
c)
Подсоедините
подъемное
оборудование
к
насосу
,
обеспечивая
небольшое
натяжение
для
поддержки
насоса
.
d)
Переместите
сборку
насоса
от
трубопровода
.
e)
Теперь
насос
может
быть
помещен
в
ремонтную
мастерскую
.
6.7.2
Демонтаж
насоса
–
не
снимая
корпус
Насосы
группы
A
и
1
имеют
вертикальную
конструкцию
,
поэтому
корпус
целесообразно
не
снимать
.
Настоятельно
рекомендуется
демонтировать
весь
насос
целиком
,
как
описано
в
пункте
6.7.1
выше
.
Насосы
группы
B
и
2
могут
демонтироваться
,
оставляя
корпус
на
трубопроводе
,
как
описано
в
пунктах
6.7.2.1
и
6.7.2.2.
6.7.2.1
Насосы
PolyChem
серии
M
с
длинной
муфтой
a)
Снимите
защитное
ограждение
муфты
.
b)
Снимите
распорную
втулку
с
муфты
.
c)
Снимите
винт
(
ы
)
с
головкой
под
ключ
,
посредством
которого
(
ых
)
основание
корпуса
подшипника
крепится
к
плите
основания
.
d)
Подсоедините
подъемное
оборудование
к
насосу
,
обеспечивая
небольшое
натяжение
для
поддержки
насоса
,
когда
он
вынимается
из
корпуса
.
e)
Снимите
все
крепежные
элементы
корпуса
[6572].
f)
Переместите
сборку
насоса
от
корпуса
(
в
направлении
к
мотору
)
и
выкрутите
этот
узел
,
оставляя
корпус
на
месте
(
см
.
рис
. 6-9).

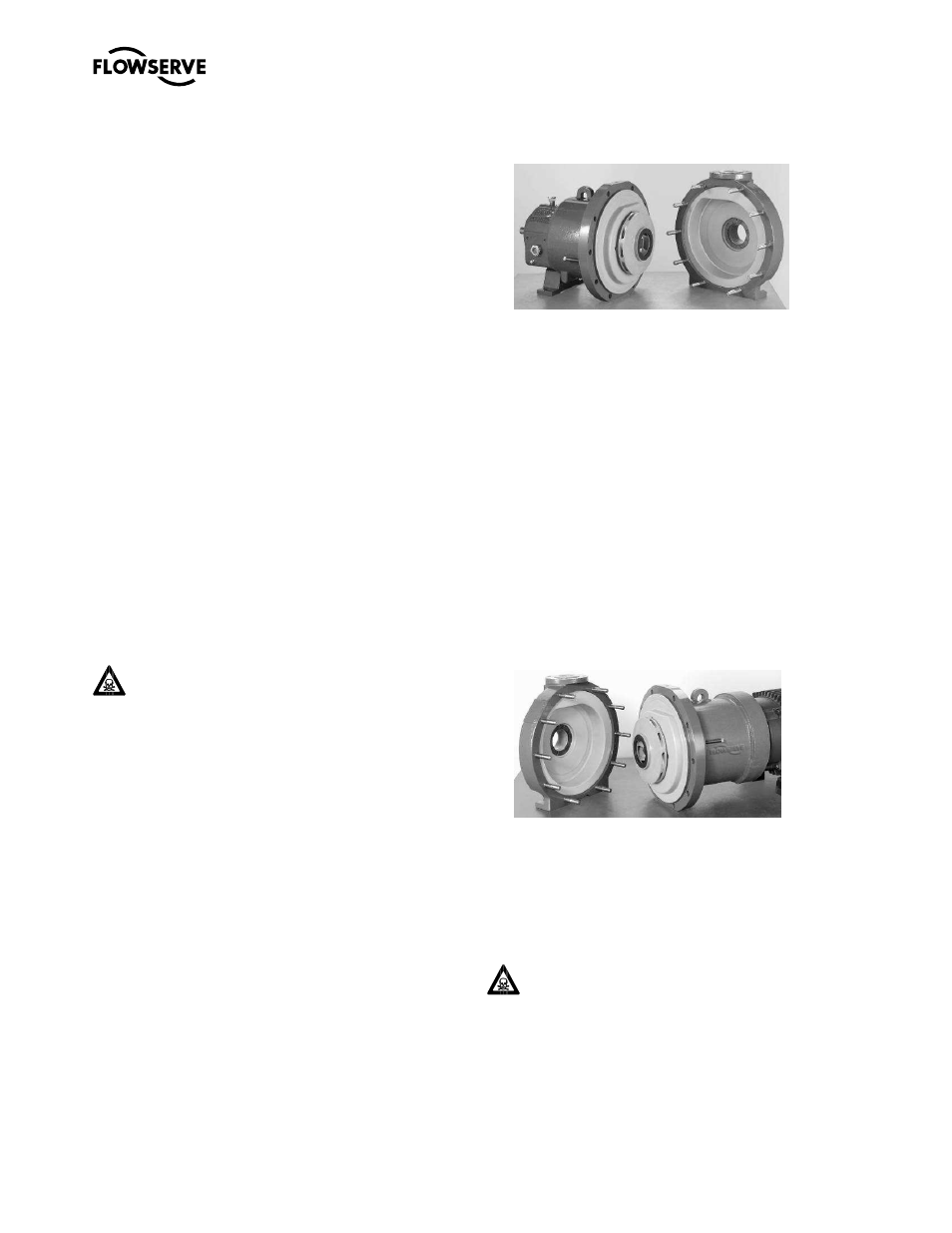

Puc. 6-9
g)
Проверьте
корпус
[1100]
и
втулку
упорного
подшипника
[3041],
расположенную
в
корпусе
,
на
признаки
износа
,
коррозии
или
наличие
дефектов
.
h)
Насос
без
корпуса
[1100]
теперь
может
быть
помещен
в
ремонтную
мастерскую
.
6.7.2.2
Насосы
PolyChem
серии
M
с
короткой
муфтой
a)
Снимите
крепежные
элементы
,
посредством
которых
мотор
и
/
или
цевочное
колесо
крепятся
к
плите
основания
.
b)
Подсоедините
подъемное
оборудование
к
насосу
,
обеспечивая
небольшое
натяжение
для
поддержки
насоса
,
когда
он
вынимается
из
корпуса
.
c)
Снимите
все
крепежные
элементы
корпуса
[6572].
d)
Переместите
сборку
насоса
от
корпуса
,
оставляя
корпус
на
месте
(
см
.
рис
. 6-10).
Puc. 6-10
e)
Проверьте
корпус
[1100]
и
втулку
упорного
подшипника
[3041]
на
признаки
износа
,
коррозии
или
наличие
дефектов
.
f)
Насос
без
корпуса
[1100]
теперь
может
быть
помещен
в
ремонтную
мастерскую
.
6.7.3
Демонтаж
приводного
конца
–
без
нарушения
защитной
оболочки
Выполнение
пунктов
раздела
6.7.3.1
или
6.7.3.2,
обеспечивает
защиту
от
жидкости
процесса
и
снятие
приводного
конца
.
Эта
процедура
не
предусматривает
использования
средств
персональной
защиты
.
Персонал
должен
следовать
стандартным
,
принятым
на
заводе
процедурам
по
технике
безопасности
.
