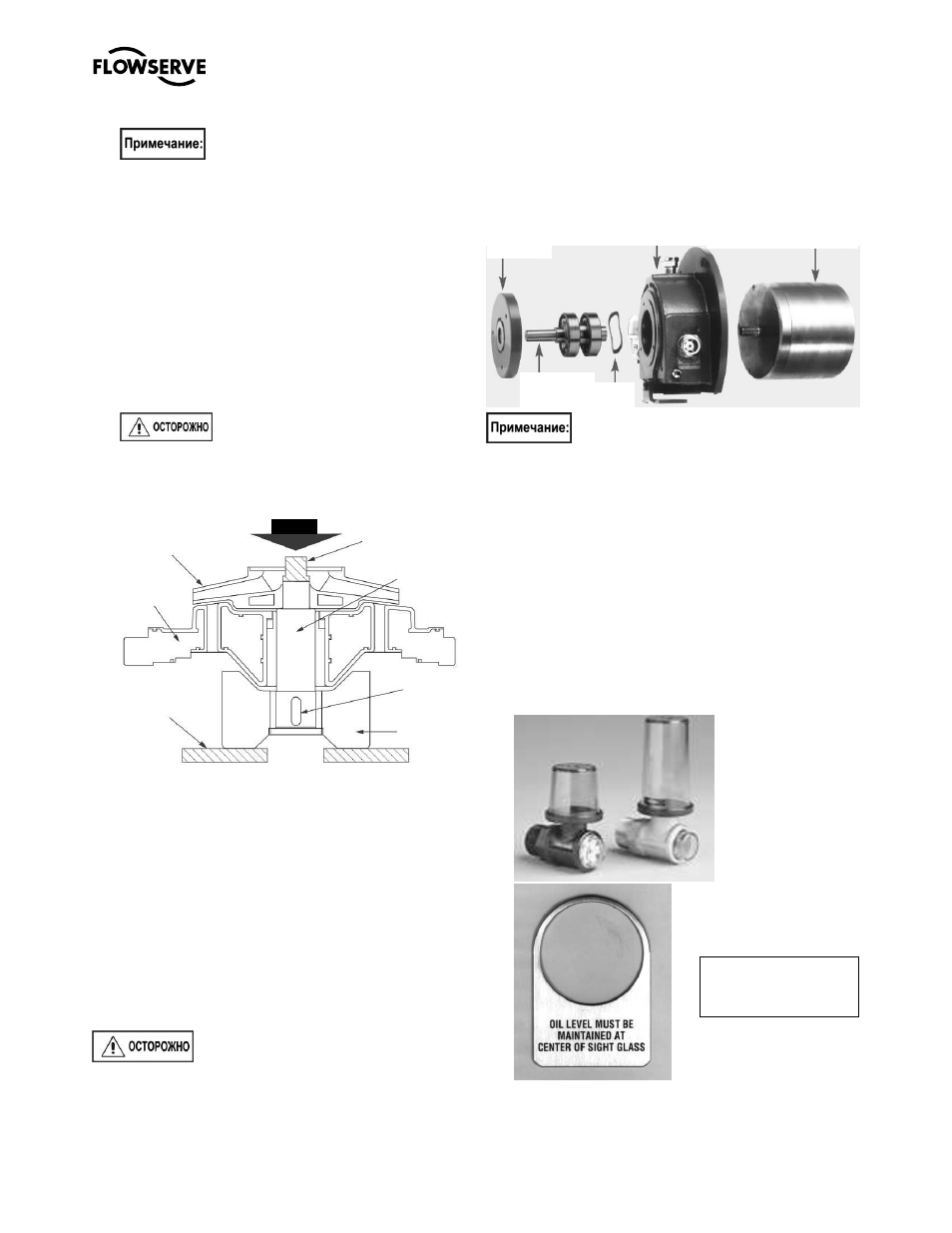

d)
Снимите
рабочее
колесо
[2200].
Если
рабочее
колесо
не
снимается
с
вала
,
необходимо
использовать
пресс
с
оправкой
,
чтобы
облегчить
снятие
колеса
,
а
также
снятие
внутреннего
магнита
.
При
использовании
пресса
с
оправкой
между
штоком
пресса
и
валом
необходимо
установить
неметаллическую
распорку
.
e)
Поместите
на
неметаллическую
поверхность
под
пресс
с
оправкой
узел
,
включающий
рабочее
колесо
[2200],
вал
[2100.1],
держатель
[3830]
и
внутренний
магнит
[0220] (
см
.
рис
. 6-23).
f)
Используя
неметаллическую
распорку
,
прикладывайте
усилие
пресса
на
конец
вала
[2100.1],
пока
он
не
выйдет
из
рабочего
колеса
[2200].
Проверьте
,
что
вал
может
свободно
перемещаться
вниз
.
Следите
за
тем
,
чтобы
вал
не
упал
,
когда
он
освободится
от
рабочего
колеса
и
внутреннего
магнита
.
Рис
. 6-23
g)
Снимите
рабочее
колесо
[2200]
и
держатель
[3830].
h)
Продолжайте
прикладывать
усилие
пресса
к
концу
вала
[2100.1],
пока
он
не
освободится
от
внутреннего
магнита
[0220].
i)
Снимите
шпонки
[6700.2]
с
вала
.
j)
Установите
держатель
[3830]
под
пресс
с
оправкой
в
положении
,
показанном
на
рис
. 6-
23.
Используя
неметаллическую
распорку
,
прикладывайте
усилие
пресса
к
внутренней
втулке
[3300],
пока
она
не
освободится
.
k)
Снимите
уплотнительное
кольцо
[4610.2]
с
держателя
[3830]
и
выбросите
его
.
6.7.6
Демонтаж
приводного
конца
Наружные
магниты
развивают
большие
магнитные
силы
.
Держите
магнитные
материалы
вдали
от
этих
магнитов
.
Ознакомьтесь
с
перечисленными
выше
предупреждениями
,
касающимися
этих
магнитов
.
6.7.6.1
Насосы
PolyChem
серии
M
с
длинной
муфтой
Рис
. 6-24
Эта
процедура
необходима
,
если
требуется
заменить
узел
наружного
магнита
,
антифрикционные
подшипники
или
масляные
уплотнения
.
Рекомендации
относительно
интервалов
смазки
шарикоподшипников
см
.
на
рис
. 5-5.
a)
Установите
приводной
конец
на
рабочий
стенд
.
b)
Спустите
масло
из
корпуса
подшипника
,
открыв
дренажную
пробку
корпуса
подшипника
[6569.1].
После
того
,
как
все
масло
будет
спущено
,
установите
дренажную
пробку
корпуса
подшипника
на
место
.
c)
Снимите
масленку
Trico/
индикатор
уровня
масла
[3855] (
рис
. 6-25)
и
бирку
уровня
масла
(
рис
. 6-26)
с
корпуса
подшипника
.
Рис
. 6-25
Рис
. 6-26
Рабочее
колесо
[2200]
Держатель
[3830]
Неметалический
материал
Внутренний
магнит
[220]
Шпонка
[6700.2]
Вал
[2100.1]
Неметаллическая
распорка
Крышка
подшипника
[3260]
Корпус
подшипника
[3200]
Наружный
магнит
[0230]
Вал
[2100.2]
и
подшипники
[3011]
Шайба
[4260]
Уровень
масла
должен
поддерживаться
в
центре
смотрового
окна
ПРЕСС
