Согласно
стандарту
Института
гидротехники
рекомендуется
также
,
чтобы
нагрузки
на
рис
. 4-13
были
уменьшены
,
если
значения
на
рис
. 4-15
или
4-16
ниже
. Flowserve
не
следует
этой
рекомендации
.)

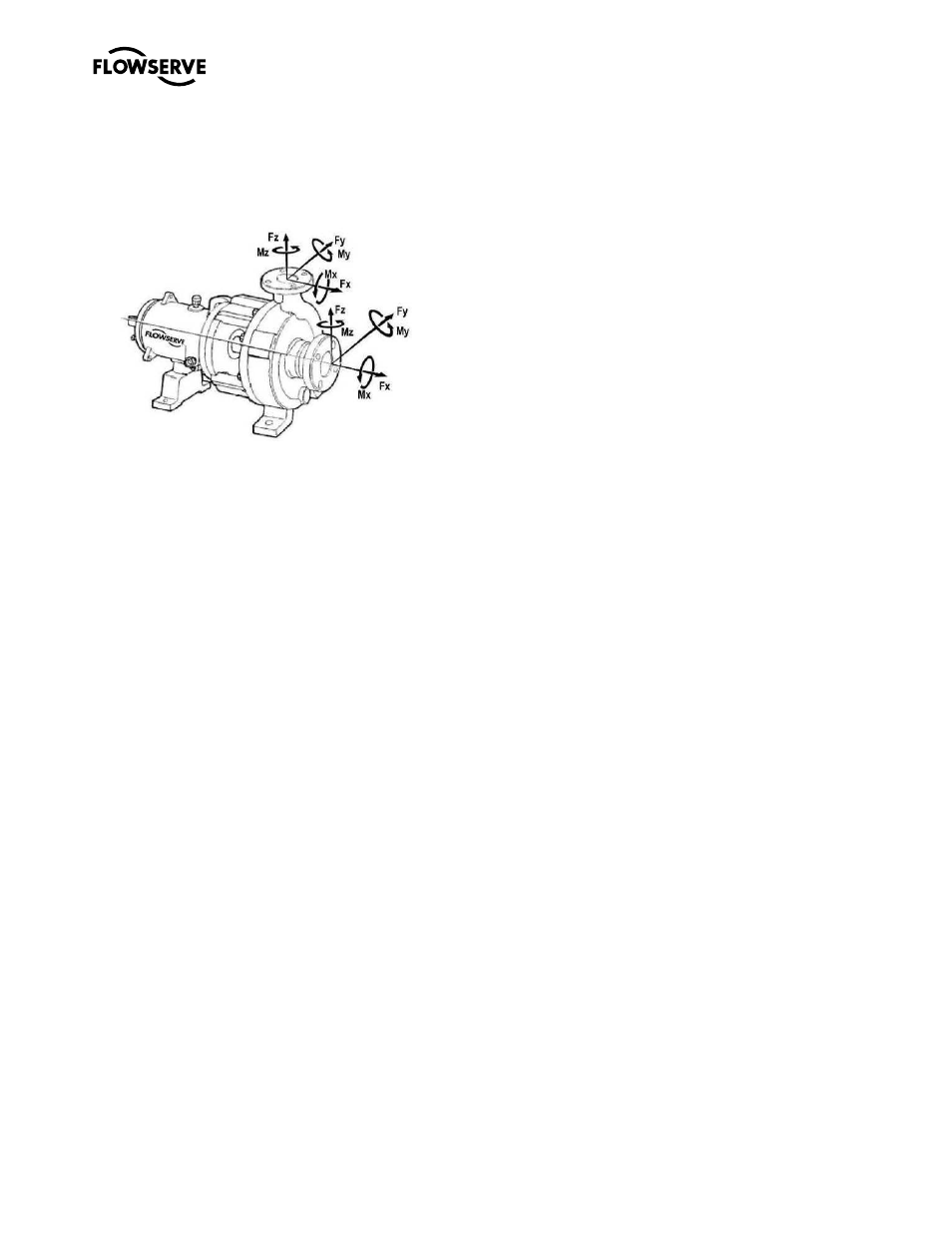

Рис
. 4-11:
Система
координат
g)
Рассчитайте
нагрузки
,
действующие
на
фланцы
корпуса
,
в
соответствии
с
системой
координат
на
рис
. 4-11.
Возможно
действие
12
сил
и
моментов
- Fxs, Fys, Fzs, Mxs, Mys,
Mzs, Fxd, Fyd, Fzd, Mxd, Myd
и
Mzd.
Например
, Fxd
определяет
силу
,
действующую
по
оси
“x”
на
нагнетательный
фланец
. Mys
определяет
момент
,
приложенный
относительно
оси
“y”
к
всасывающему
фланцу
.
h)
На
рис
. 4-12
приведены
выражения
для
критериев
приемлемости
.
Для
насосов
с
длинной
соединительной
муфтой
,
выражения
от
1
до
5
должны
удовлетворять
критериям
приемлемости
.
Для
насосов
с
короткой
муфтой
(
непосредственным
приводом
на
вал
)
критериям
приемлемости
должны
удовлетворять
только
выражения
1
и
2.
i)
Набор
выражений
1:
Каждая
прилагаемая
нагрузка
делится
на
соответствующее
уточненное
значение
(
рис
. 4-13).
Абсолютное
значение
каждого
полученного
отношения
должно
быть
менее
чем
или
равно
единице
.
j)
Набор
выражений
2:
Сумма
абсолютных
значений
каждого
полученного
отношения
должна
быть
менее
чем
или
равна
двум
.
Полученные
отношения
представляют
собой
прилагаемую
нагрузку
,
разделенную
на
уточненные
значения
(
рис
. 4-14).
k)
Наборы
выражений
3
и
4:
Эти
выражения
используются
для
проверки
несоосности
муфтового
соединения
,
обусловленного
действующей
на
патрубок
нагрузкой
по
каждой
из
осей
.
Каждая
прилагаемая
нагрузка
делится
на
соответствующую
уточненную
нагрузку
из
рис
. 4-15
и
4-16.
Результат
каждого
выражения
должен
быть
между
единицей
и
минус
единицей
.
l)
Набор
выражений
5:
Это
выражение
для
расчета
полного
смещения
вала
из
результатов
,
полученных
из
выражений
3
и
4.
Результат
должен
быть
менее
чем
или
равен
единице
.
