6-контактный разъем типа "Молекс" на основном блоке системы используется для подключения к элек
троприводам замков дверей автомобиля.
СИНИЙ/ЧЕРНЫЙ, СИНИЙ/БЕЛЫЙ, СИНИЙ/КРАСНЫЙ, ЗЕЛЕНЫЙ/ЧЕРНЫЙ, ЗЕЛЕНЫЙ/БЕЛЫЙ и ЗЕЛЕ-
НЫЙ/КРАСНЫЙ провода системы предназначены для подсоединения встроенных реле управления зам
ками дверей. Функция каждого из этих проводов показана ниже.

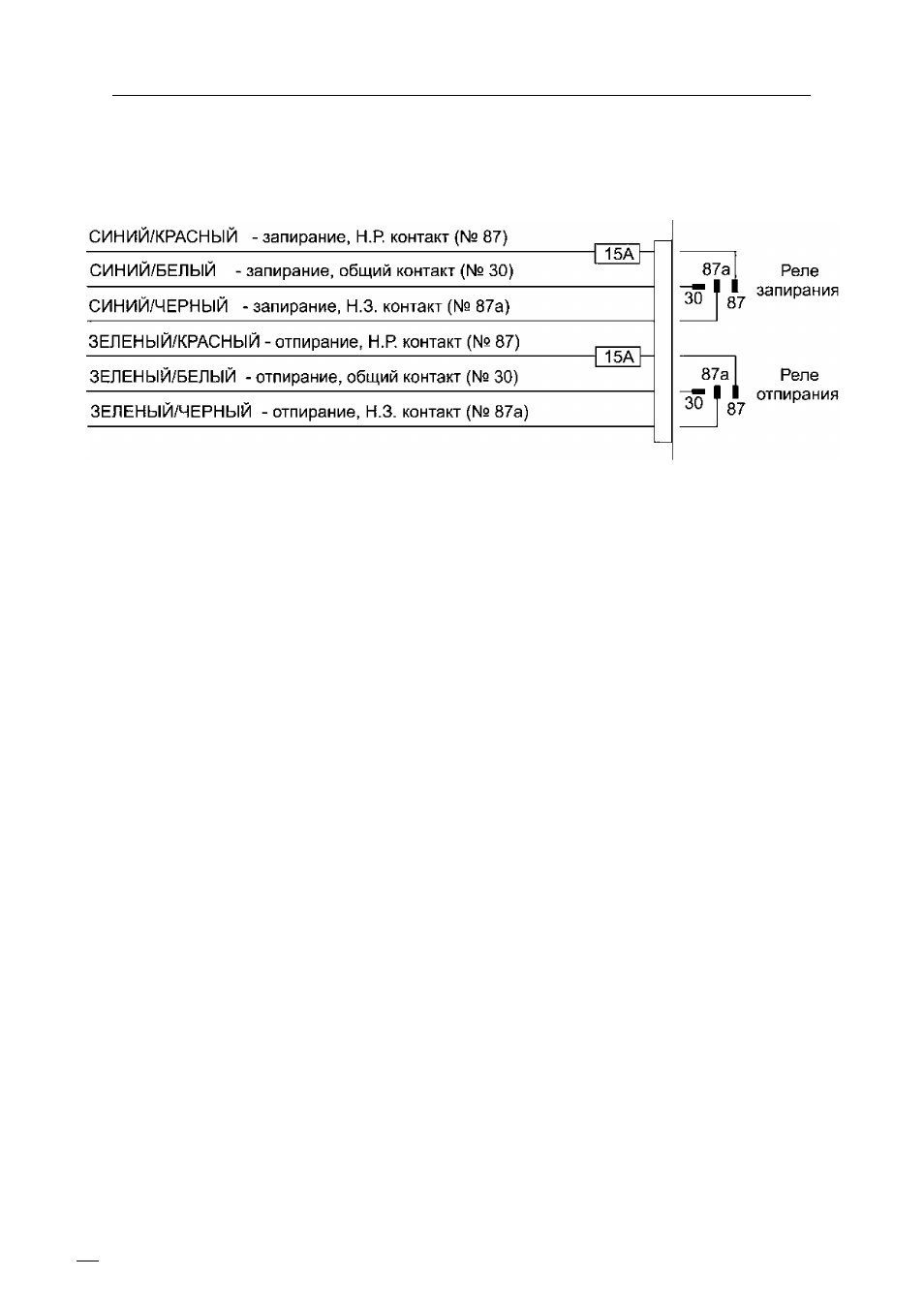

6-КОНТАКТНЫИ РАЗЪЕМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ
Перед подключением системы к установленным электроприводам замков дверей необходимо опреде
лить тип штатной системы центрального замка. Для этого - выньте выключатель дверного замка из па
нели двери водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ
НОЙ ПОЛЯРНОСТИ (см. схему 1)
Если от выключателя идет 3 провода, один из которых постоянно замкнут на “массу” (независимо от поло
жения выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключа
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при переводе выключателя в по
ложение “Unlock” (“Открыто”) - Вы имеете дело с 3-проводной цепью отрицательной полярности.
♦ В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦ ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы должны быть подсоединены к “массе”.
♦ Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
2. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ПОЛОЖИТЕЛЬ
НОЙ ПОЛЯРНОСТИ (см. схему 2):
Если от выключателя идет 3 провода, один из которых постоянно замкнут на +12В (независимо от поло
жения выключателя), а из двух других проводов один будет замыкаться на +12В при переводе выключа
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в
положение “Unlock” (“Открыто”) - Вы имеете дело с 3-проводной цепью положительной полярности.
♦
В автомобилях такого типа СИНИЙ/ЧЕРНЫЙ и ЗЕЛЕНЫЙ/ЧЕРНЫЙ провода системы НЕ используются.
♦
Подсоедините ЗЕЛЕНЫЙ/КРАСНЫЙ и СИНИЙ/КРАСНЫЙ провода системы к +12В постоянного тока.
♦
Подсоедините СИНИЙ/БЕЛЫЙ провод к штатному проводу запирания автомобиля.
♦
Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод к штатному проводу отпирания автомобиля.
3. 5 (4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОБРАТНОЙ
(ПЕРЕМЕННОЙ) ПОЛЯРНОСТИ (см. схему 3):
Если от выключателя идет 5 проводов (или иногда 4) - в данном автомобиле установлена штатная сис
тема центрального замка с переменной полярностью управляющего импульса. В таких системах нет
штатных реле или собственно модуля центрального замка т.к. +12В подается непосредственно от вы
ключателя на электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положе
ния выключателя. Два провода (или один) будут постоянно замкнуты на массу, независимо от положе
ния выключателя. Из двух оставшихся проводов - один будет замыкаться на +12В при переводе выклю
чателя в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в
положение “Unlock” (“Открыто”).
