ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
ОСНОВНОЙ 16-КОНТАКТНЫЙ РАЗЪЕМ (ВЕРХНИЙ РЯД):
БЕЛЫЙ/ЧЕРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1А)
Данный провод предназначен для управления сиреной системы. Проложите этот провод через резино
вую втулку в теплоизоляционной перегородке к месту установки сирены.
Подсоединение: Подсоедините БЕЛЫЙ/ЧЕРНЫЙ провод к Красному проводу сирены. Подсоедините
Черный провод массы сирены к “массе”.
КРАСНЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 15А: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
(ЗОНА ОХРАНЫ 7)
Этот провод подает питание на основной блок системы и на встроенное реле управления указателями
поворота. Подсоедините КРАСНЫЙ провод с предохранителем 15А к +12В постоянного тока от аккуму
лятора автомобиля, предварительно вынув предохранитель из гнезда.
ЖЕЛТЫЙ/ЧЕРНЫЙ: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА СОСТОЯНИЯ СИСТЕМЫ / ОТРИЦАТЕЛЬ
НЫЙ ВЫХОД 200 мА ДЛЯ ОТКЛЮЧЕНИЯ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ

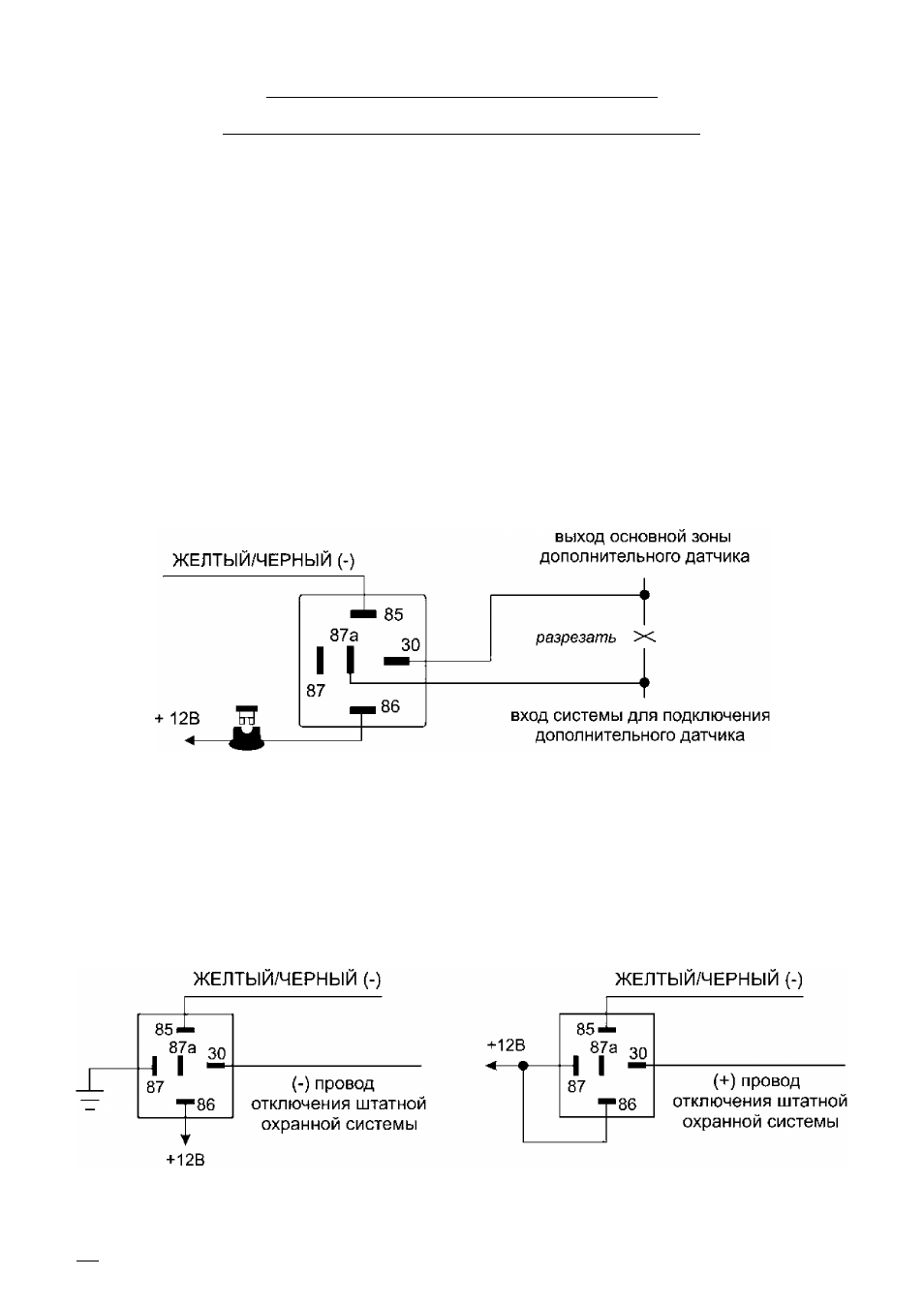

1) На ЖЕЛТЫЙ/ЧЕРНЫЙ провод подается сигнал отрицательной полярности 200 мА в течение всего
времени работы двигателя автомобиля под управлением системы дистанционного или автоматического
запуска. Данный провод может использоваться для отключения дополнительных датчиков на время ра
боты двигателя (с использованием дополнительных реле), как показано на схеме ниже.
2) ЖЕЛТЫЙ/ЧЕРНЫЙ провод может быть запрограммирован таким образом (функция № 2.10), что он
будет замыкаться на “массу” каждый раз при дистанционном или автоматическом запуске двигателя ав
томобиля и может использоваться для отключения штатной сигнализации (противоугонной системы) ав
томобиля при запуске двигателя. Для подачи импульса отрицательной (-) или положительной (+) поляр
ности на штатную систему сигнализации, установленную на автомобиле, используйте дополнительные
реле, как показано на схемах ниже.
Подключение к (-) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
Подключение к (+) проводу снятия штатной
сигнализации с охраны с использованием
дополнительного реле
