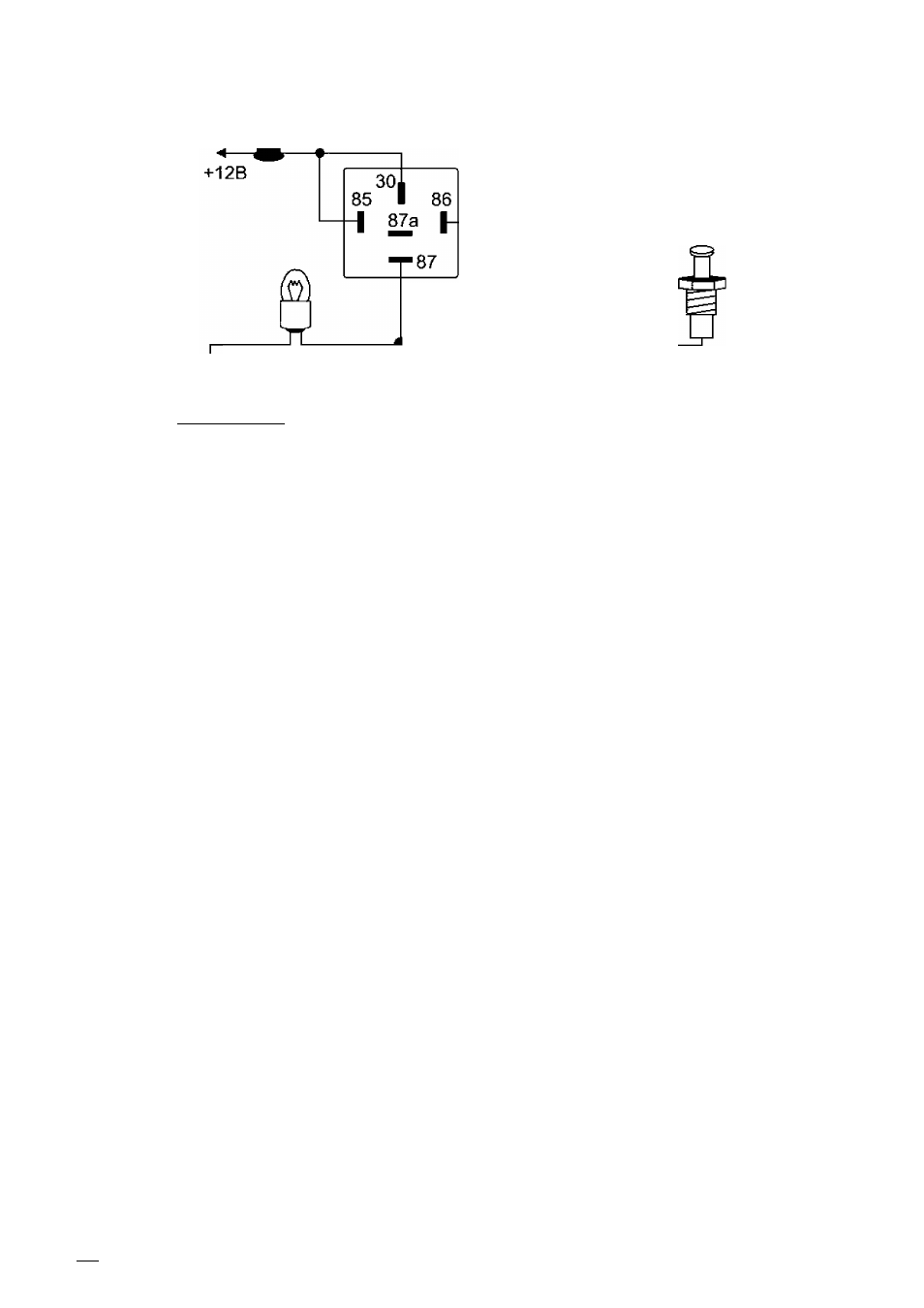

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
и
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
Концевой
выключатель
двери {+)
Диод 1N5301 (5А)
М—
ФИОЛЕТОВЫЙ
— плафон освещения
салона
ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным осве
щением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной
постановки на охрану и функция автоматической повторной постановки системы в режим охраны.
5) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “отрицательный выход для
отпирания всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с
охраны.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться на “массу” на 1 секунду при повторном на
жатии кнопки Й передатчика в течение 5 секунд после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод 6-контактного разъема управления замками дверей только к электроприводу, установленному в
двери водителя. Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод (используя, при необходимости, дополни
тельные реле) к проводам отпирания всех остальных дверей
