ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про
изойдет немедленное срабатывание системы (зона охраны 2).
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концево
му выключателю багажника отрицательной полярности.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12 В (15А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны,
а также при срабатывании системы, при включении режима “Паника” и при срабатывании режима “Anti-
Ниаок” (если данная функция включена).

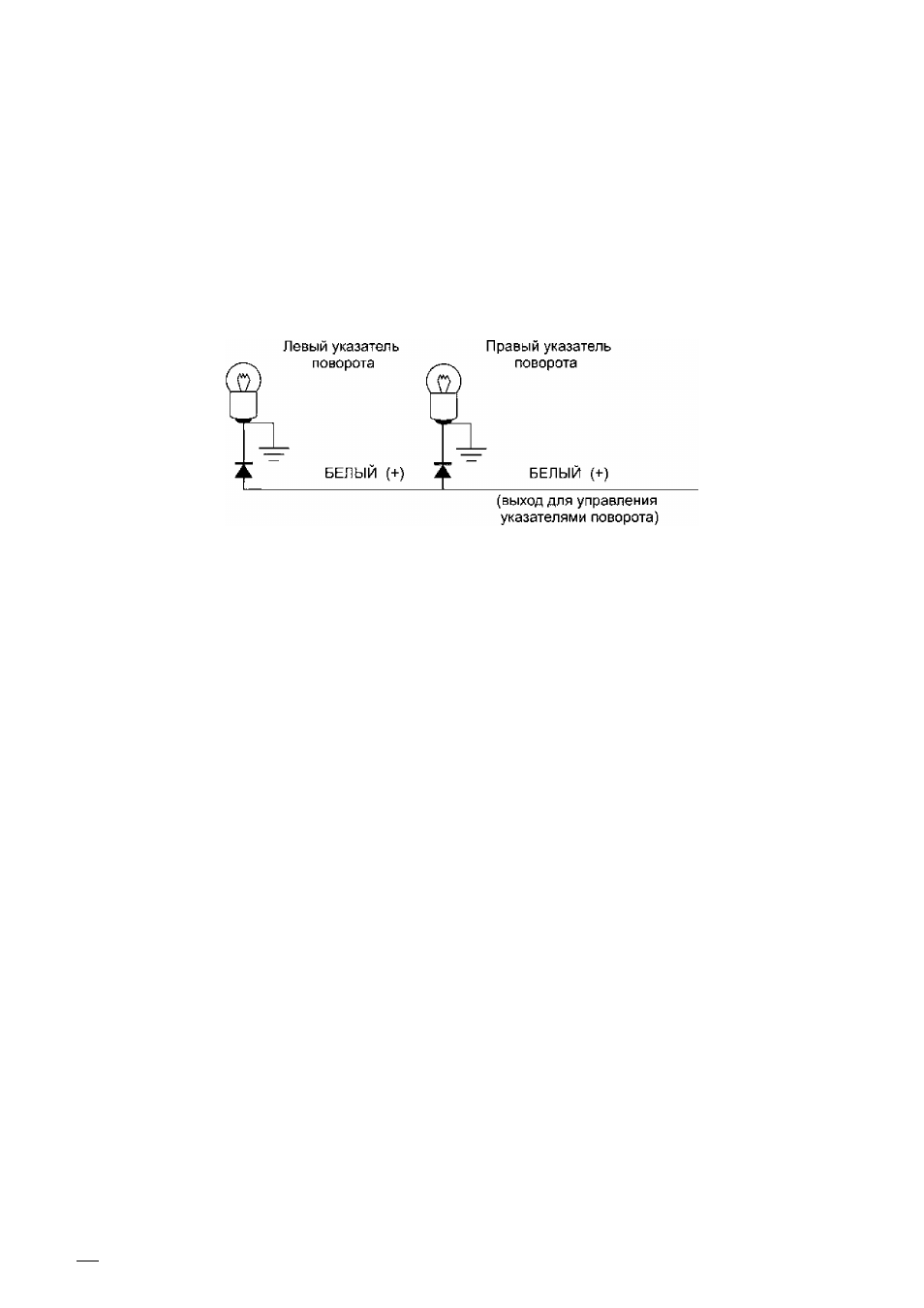

Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота авто
мобиля, как показано на схеме.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями авто
мобиля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедини
те 2 БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных ог
ней автомобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве ав
томобилей японского производства), необходимо использовать дополнительные реле.
ЧЕРНЫЙ ПРОВОД: “МАССА”
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к
заземленным частям корпуса автомобиля.
ТЕМНО-СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА / КАНАЛ 2
1) ТЕМНО-СИНИЙ провод замыкается на “массу” на 1 секунду при нажатии и удерживании кнопки
передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в
первую очередь для дистанционного открывания электрического замка крышки багажника (если автомо
биль им оборудован).
Примечание: Выход канала 2 системы для отпирания крышки багажника будет также работать при
включенном зажигании, но только если в этот момент открыта одна из дверей автомобиля. Это предот
вратит случайное открывание багажника при движении автомобиля.
Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно
временно на 3 секунды отключит датчик удара, дополнительный датчик и триггер багажника для того,
чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба
гажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен
использоваться только для управления катушкой дополнительного реле.
ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка
багажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению ос
новного блока системы.
