выхода канала 3 системы - данная зона будет обойдена, сирена системы подаст 3 сигнала, указате
ли поворота включатся 3 раза, а СИД системы в течение 30 секунд будет мигать сериями вспышек
через паузу, указывая обойденную зону.
2) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при включенном
режиме охраны" (программируемая функция № 2.6) и тогда СЕРЫЙ провод уже более не будет замы
каться на “массу” при нажатии кнопок 0 и передатчика. Вместо этого СЕРЫЙ провод будет замы
каться на “массу” при включении режима охраны и может использоваться для управления дополнитель
ным нормально замкнутым реле блокировки стартера или зажигания. Ниже описан вариант подключения
для дополнительной блокировки стартера.

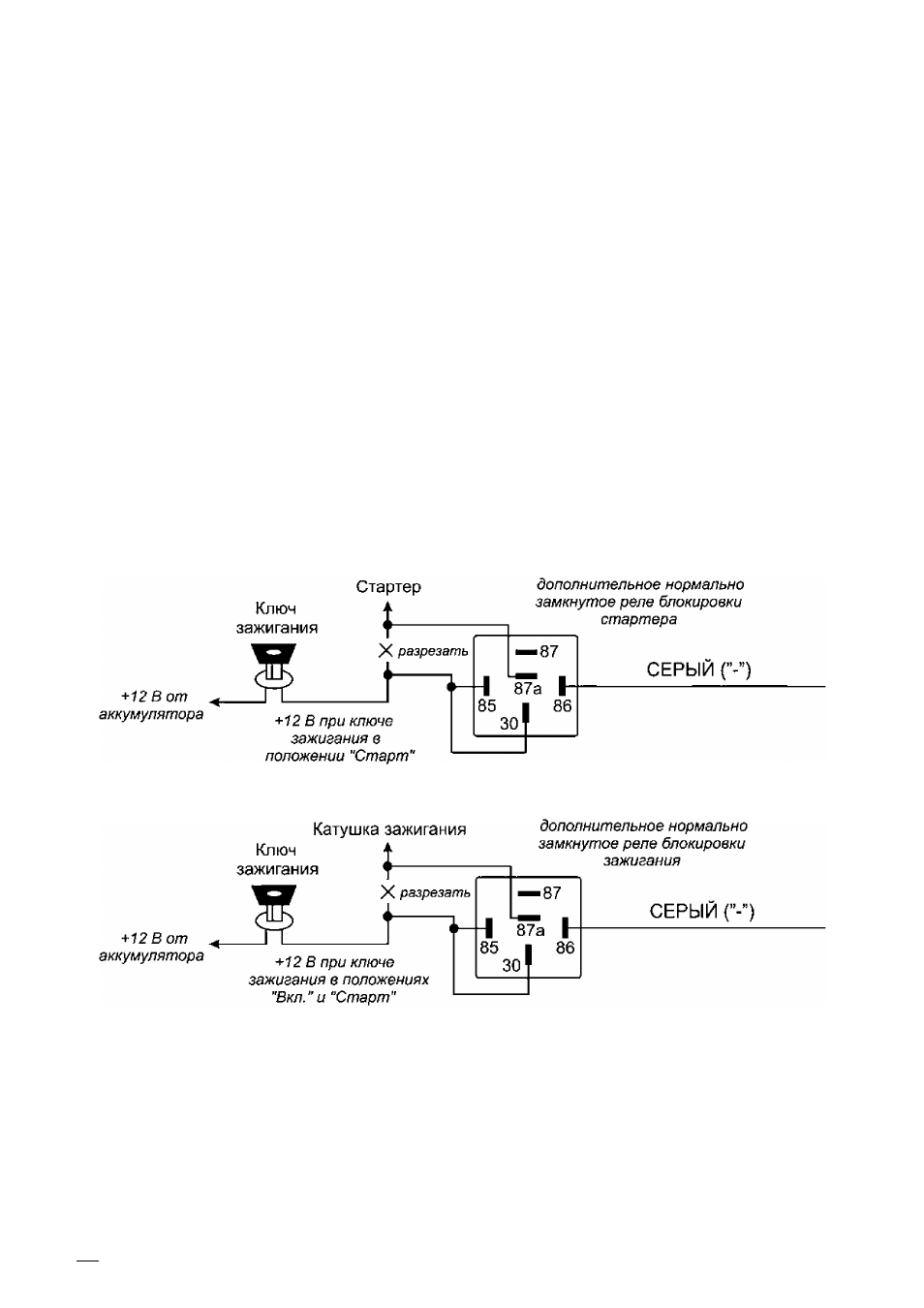

Подсоединение: Для блокировки стартера подсоедините СЕРЫЙ провод системы к клемме № 86 до
полнительного реле. Подсоедините клемму № 85 реле к проводу от замка зажигания, на который посту
пает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует
напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле.
Подсоедините другую часть провода к клемме № 30 реле.
Примечания:
♦ Обратите внимание на то, что при использовании такого варианта подсоединения питание на реле
блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле бло
кировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
♦ В течение времени работы двигателя под управлением системы дистанционного запуска доплни-
тельная цепь блокировки двигателя будет выключена. Благодаря такому режиму блокировки двига
теля не будут мешать дистанционному или автоматическому запуску двигателя на охране.
Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Апй-Ниаск, мы не рекомендуем подключать СЕРЫЙ
провод для блокировки какой-либо иной цепи, кроме цепи стартера!
3) СЕРЫЙ провод может быть также запрограммирован как "отрицательный выход при выключен
ном режиме охраньГ (программируемая санкция № 2.6) и тогда СЕРЫЙ провод уже более не будет
замыкаться на “массу” при нажатии кнопок» и передатчика. Вместо этого СЕРЫЙ провод будет за
мыкаться на “массу” при выключении режима охраны и может использоваться для управления дополни
тельным нормально разомкнутым реле блокировки стартера или зажигания. Ниже описан вариант под
ключения для дополнительной блокировки стартера.
