стр. 50

0040501000 0210

Инструкция по монтажу и эксплуатации

Линейный электропривод ARI-PREMIO

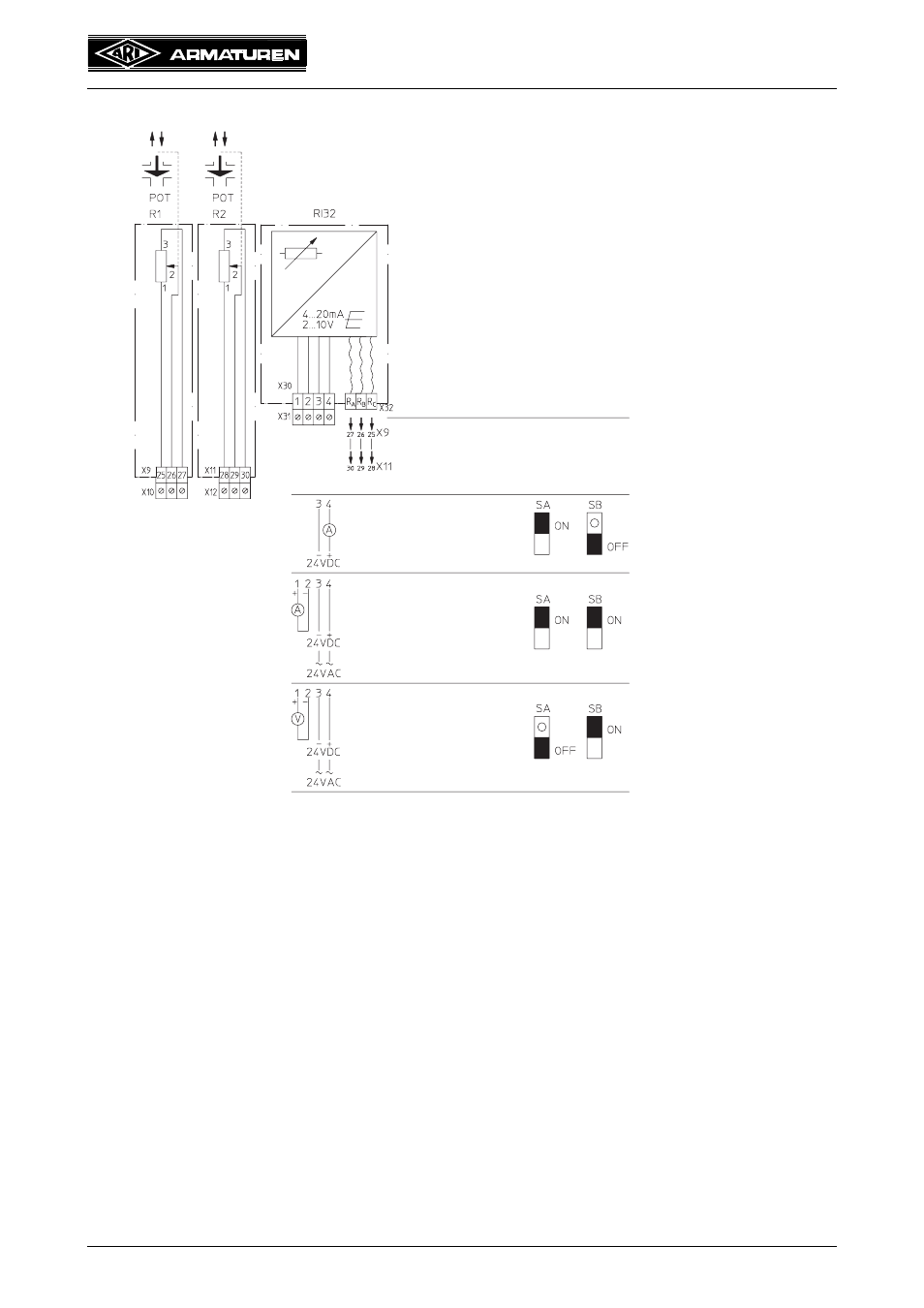

5.5.14.6 Схема подключения

Рис. 28

5.5.14.7 Условия подключения
Электрические выводы соединяются с сигнализатором положения RI32 через
разделительные клеммы. Для подключения потенциометра используется кабель.
Сигнализатор положения RI32 подключается через потенциометр (R1 или R2),
встроенный в ARI-PREMIO.
Когда арматура закрыта, сопротивление между R

b

и R

c

составляет 0 Ом.

Сечение подключаемых к клеммам проводов - от 0,2 до 2,5 мм

2

.

В целях электромагнитной совместимости мы рекомендуем использовать
экранированные провода для прокладки линий большой длины.
За технической информацией обращайтесь непосредственно в ф. ARI-Armaturen.

Соединение потенциметра с

R1 или R2

Потенциометры от 100 Ом до 20 кОм

Двухпроводное

(токовая петля)

4...20мА / 24В DC

Четырехпроводное

4...20мА

24В DC и AC

или

Четырехпроводное

2...10мА

24В DC и AC

Выбор управляющего
сигнала

Выбор нужного управляющего
сигнала осуществляется с
помощью мини-выключателей SA
и SB

подключение

подключение

подключение
