Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.6 Обогрев
Для защиты от образования конденсата при сильных колебаниях температуры, в
условиях повышенной влажности воздуха (эксплуатация по открытым небом) и при
температурах ниже точки замерзания следует установить нагревательное
сопротивление. Нагревательное сопротивление саморегулируется, поэтому для него
требуется только источник постоянного питания.
5.5.6.1 Установка опции обогрева
Обогрев можно комбинировать практически со всеми другими опциями.
Сопротивление в сборе смонтировано на крепежном уголке.
Если уже установлена электроника ES11 или RI21, ее следует отвинтить от уголка,
затем установить на уголок нагреватель, после чего снова смонтировать электронику
на крепежном уголке.
Для установки нагревателя выполните следующие действия:
- Отключите питание и обеспечьте защиту от случайного включения.
- Отвинтите винт с потайной головкой на кожухе, осторожно снимите кожух, потянув
его вверх.
- Закрепите полностью собранный нагревательный узел (на крепежном уголке) с
помощью прилагающихся винтов на специально предусмотренном для этого месте
на крышке редуктора (Рис. 18 ).
- Введите кабель постоянного питания (сетевое напряжение = номинальное
напряжение нагревателя) через отверстие внутрь привода и закрепите.
- Заизолируйте кабель постоянного питания на отрезке 1-1,5 см над вводным
отверстием.
- Отдельные провода заизолируйте на конце на 5 мм и наденьте на них кембрики.
- Отдельные провода уложите так, чтобы они не касались движущихся деталей.
- Подключите провода к блоку клемм согласно схеме.

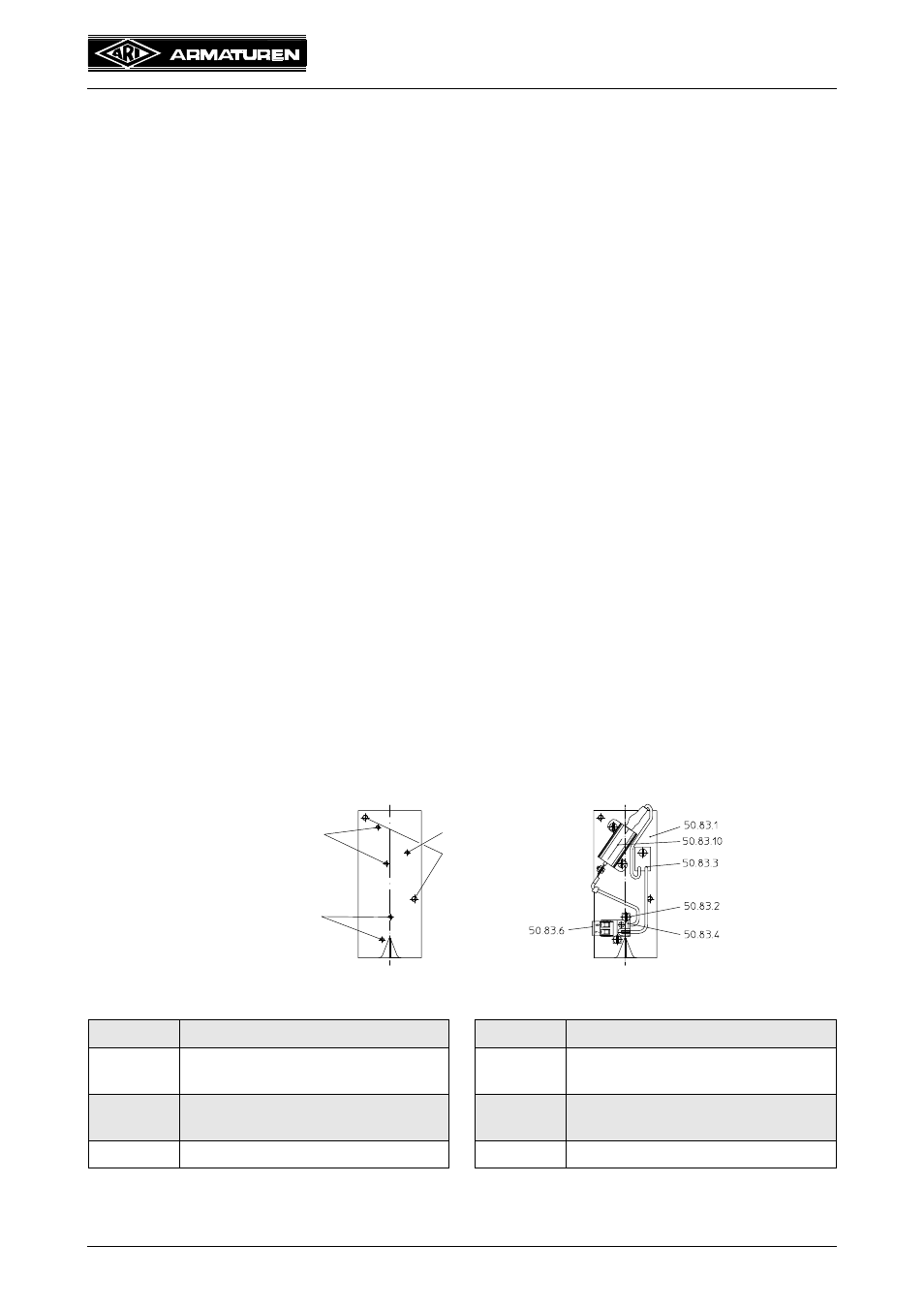

Рис. 17: Установка нагревателя ARI-PREMIO 2,2-15 кН
№ Наименование № Наименование
50.83.1 Крепежный уголок (опция
“Обогрев”) 50.83.4 Колодка с разъемами
50.83.2 Винт с цилиндрической
головкой DIN 84 - M3x8 50.83.6 Штекер, 2-контактный
50.83.3 Термовыключатель 50.83.10 Нагревательн. сопротивление
резьба M3
под нагревательное
резьба M3
под колодку с разъемами
резьба M3
для термовыключателя
резьба M4
для опций ES11 и RI21
сопротивление
