Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.3.2 Монтаж переключающей каретки и настройка путевого выключателя
(S3)
Для последующего монтажа направляющего шпинделя и переключающей каретки
поступите следующим образом:
- Выключите сетевое напряжение и обеспечьте защиту от случайного включения.
- ослабьте винт с потяйной головкой и аккуратно снимите кожух.
- Разъедините разъем мотора и штекер питания с платой.
- накрутите шестигранную гайку M5 (№ 50.39) прим. 6мм на направляющий
шпиндель (№ 50.38).
- прикрутите направляющий шпиндель согласно установочной величине E=50мм к
шпинделю привода (№ 50.30) и закрепите шестигранной гайкой M5.
- смажте контактные плоскости переключающей каретки (№ 50.50) смазкой.
- введите переключающую каретку сверху в держатель платы (№ 50.42) и на
направляющий шпиндель (№ 50.38) до упора пружины каретки (№ 50.56) в
фиксатор направляющего шпинделя (при ходе 50мм 2. фиксатор)
- держатель платы (Pos. 50.42) должен быть повернут так, чтобы направляющий
шпиндель сидел ровно по середине отверстия каретки!
- воткните штекер двигателя в предусмотренный для этого разъем (№ 50.46.4)
- воткните сетевой кабель в предусмотренный для этого разъем (№ 50.46.3).
- аккуратно оденьте кожух и закрепите его при помощи уплотнительного кольца и
винта с потайной головкой на приводе.

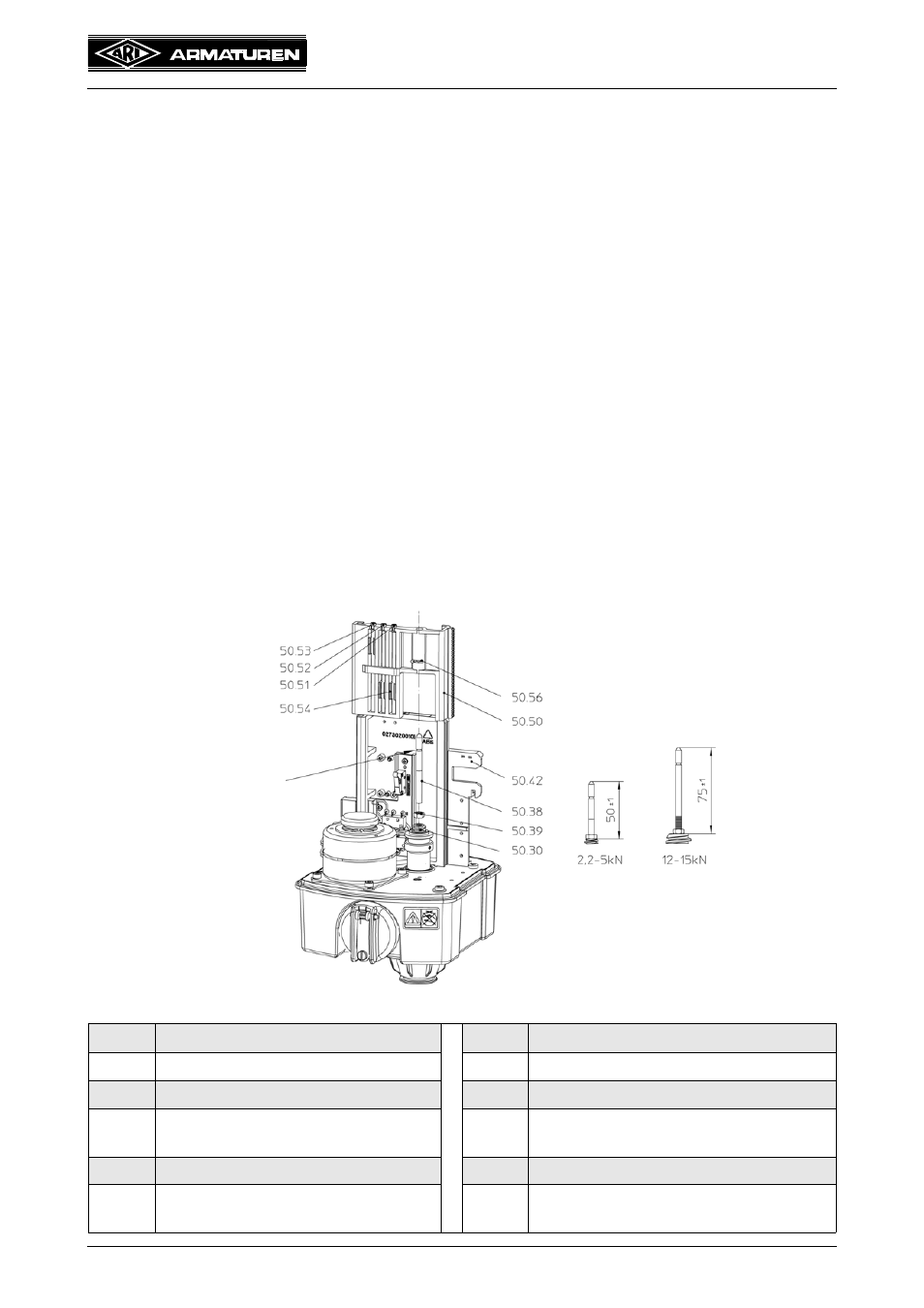

Рис. 13: Монтаж шпинделя, переключающей каретки
№
Наименование
№
Наименование
50.30
Приводной шпиндель
50.51
Устан. шпиндель выключателя S3
50.38
Направляющий шпиндель
50.52
Устан. шпиндель выключателя S4
50.39
Шестигранная гайка DIN EN ISO
4034 - M5
50.53
Устан. шпиндель выключателя S5
50.42
Держатель платы
50.54
Переключающий кулачок
50.50
Переключающая каретка (Опция)
50.56
Пружина PREMIO для
переключающей каретки
фиксатор пружины
