Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
- Затем закрасьте винты фиксирующей краской.
- Переведите привод в верхнее конечное положение и снимите показания омметра.
- Измеренные значения сопротивления должны быть учтены при конфигурации
системы регулировки.

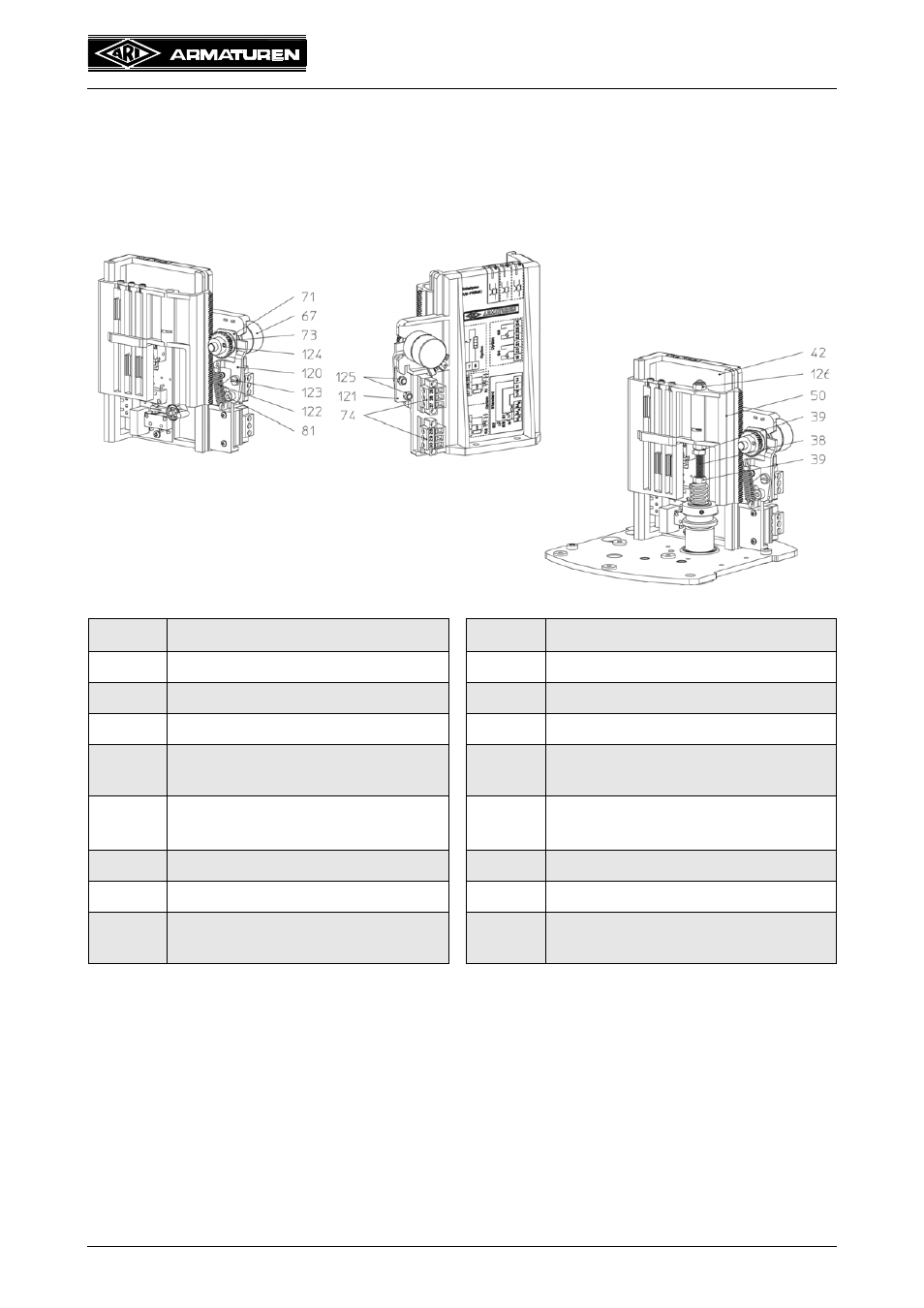

Рис. 16: TÜV-сертифицированный потенциометр ARI-PREMIO 2,2 - 5 кН
№
Наименование
№
Наименование
50.38
Направляющий шпиндель
50.81
Винт с цилиндрической головкой
50.39
Шестигранная гайка
50.120
Рычаг
50.42
Держатель платы
50.121
Щиток
50.50
Переключающая каретка
(Опция)
50.122
Пружина растяжения
50.67
TÜV-сертифицированный
потенциометр
50.123
Винт с плоской головкой
50.71
Ползун (опция “Потенциометр”)
50.124
Стяжной штифт, со шлицем
50.73
Шестерня (ход 50 мм)
50.125
Самоконтр. шестигр. гайка M4
50.74
Штекер, 3-контактный
(опция “Потенциометр”)
50.126
Самоконтр. шестигр. гайка M5
