стр. 48 0040501000 0210
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.14.3 Одновременное использование в приводе электронного сигнализатора
положения (RI32) и позиционного регуляторя (ES11)
Существует возможность установки в ARI-PREMIO электронного сигнализатора
положения RI32 вместе с электронным позиционным регулятором ES11.
В этом случае используется двойной потенциометр 1000/1000 Ом.
Для установки RI32 и ES11 выполните следующие действия:
- Отключите питание и обеспечьте защиту от случайного включения.
- Ослабьте винт с потайной головкой в кожухе, осторожно снимите кожух.
- Смонтируйте RI32 и ES11 с помощью крепежного комплекта в соответствии с Рис. 27

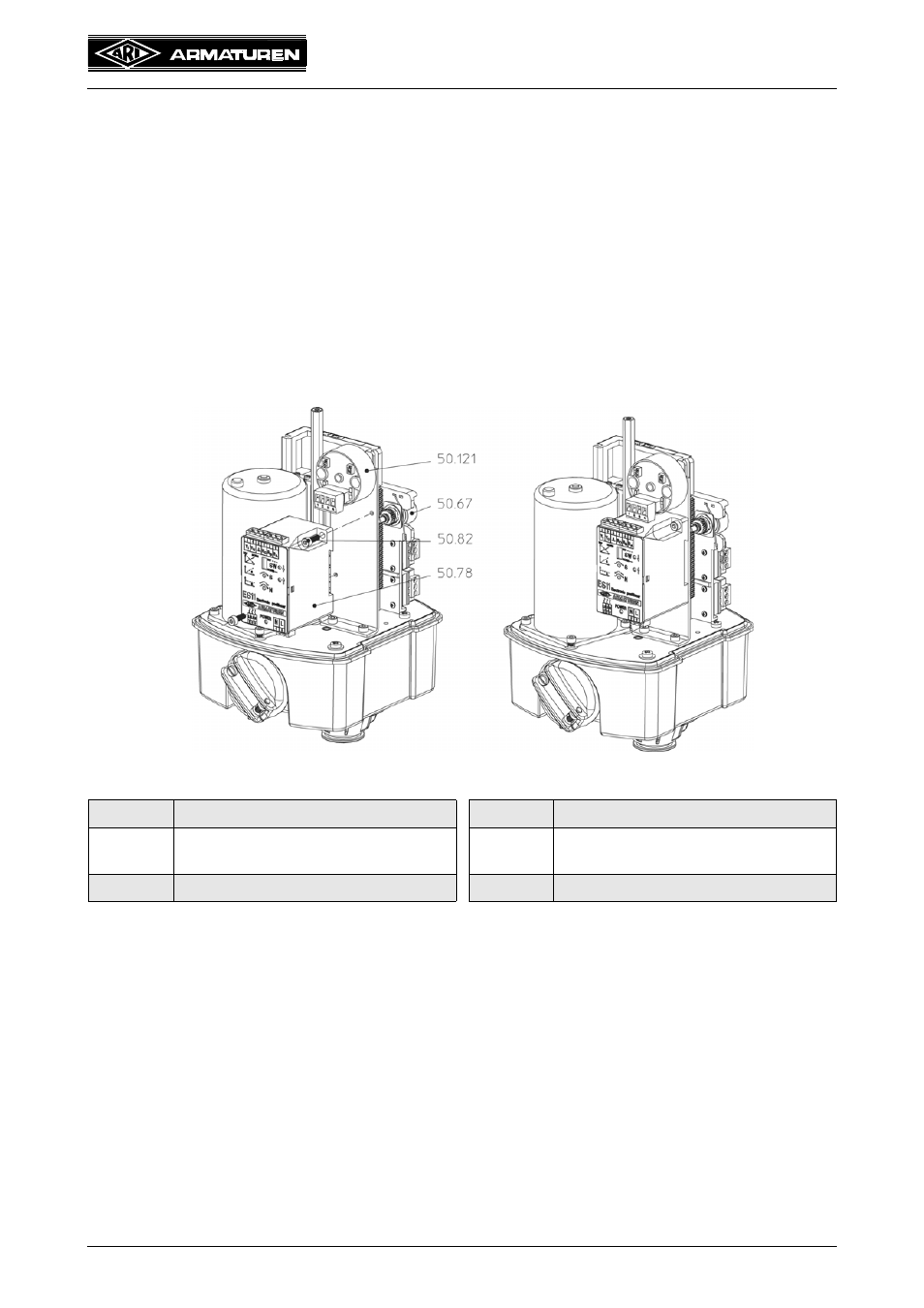

Рис. 27: Одновременная установка RI32 / ES11 в ARI-PREMIO 2,2 - 5 кН
№ Наименование № Наименование
50.67 Потенциометр 50.82 Винт с цилиндр. головкой
DIN EN ISO 4762 - M4x12
50.78 Опция ES11 или RI21 50.121 Опция RI32
