0040501000 0210 стр. 41
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.12 Реле контроля фазы
Данное реле контролирует фазы L1, L2 и L3 на входе сетевого питания. Оно
активирует контактор реверса только в том случае, если правильно подключены
фазы L1, L2 и L3.
5.5.12.1 Установка реле контроля фазы
Реле контроля фазы монтируется в ARI-PREMIO рядом с контактором реверса. Реле
может использоваться исключительно в комбинации с контактором.
Комбинация с регулятором температуры dTRON 316 невозможна.
Для установки реле контроля фазы выполните следующие действия:
Отключите питание и обеспечьте защиту от случайного включения.
Электроподключение, производимое согласно „5.4.3 Подключение“ и „5.5.11
Встроенный контактор реверса“, дополняется следующими элементами:
- Закрепите реле контроля фазы рядом с контактором реверса (рис. 19)
Подключите трехфазный ток L1, L2, L3 и трехпозиционный установочный сигнал, как
показано на рис.

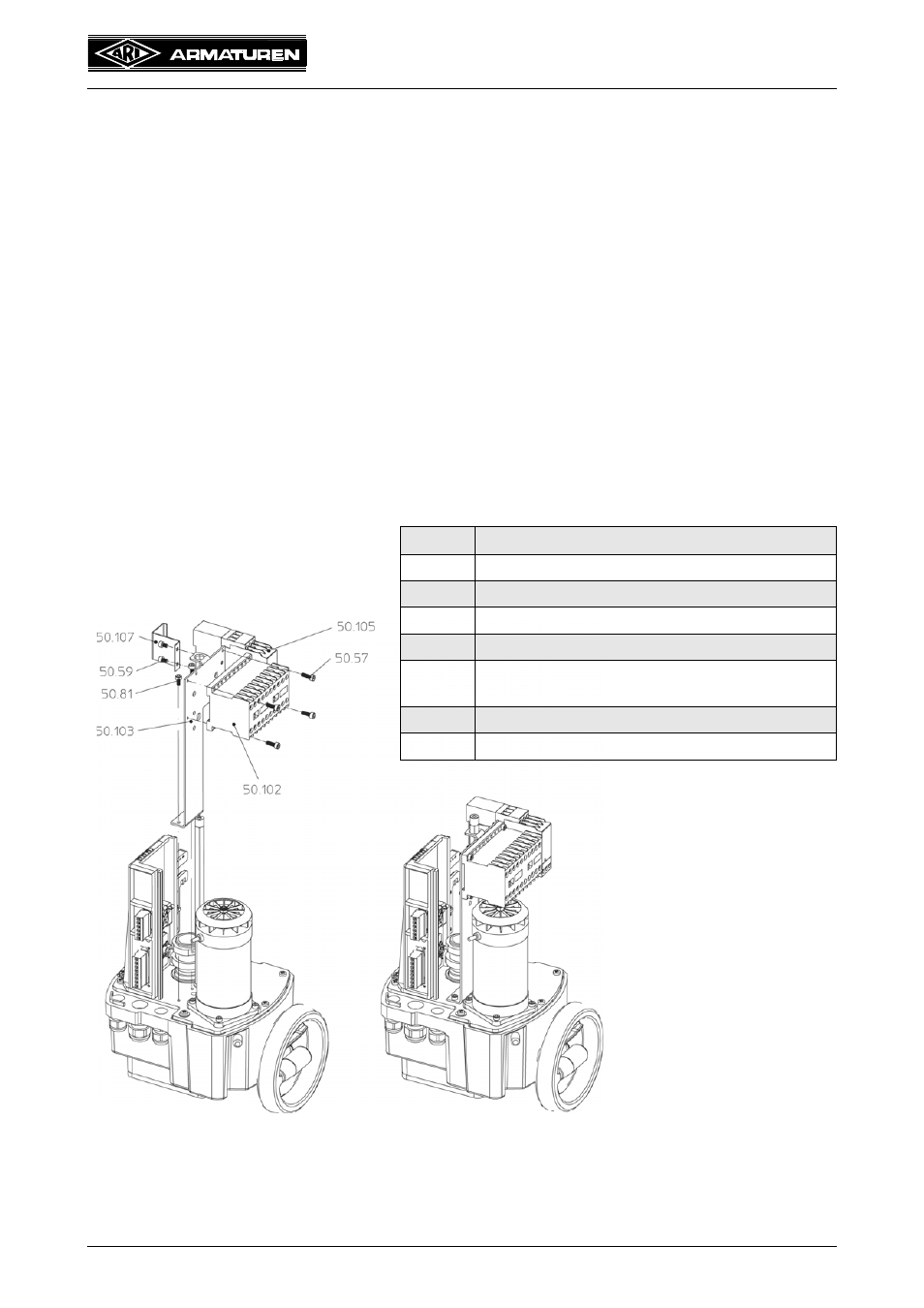

Рис. 21: Установка контактора реверса и реле контроля фазы ARI-PREMIO 12 - 15 кН
№ Наименование
50.57
Винт с цил. гол. DIN EN ISO 4762 - M4 x 10
50.59 Винт с цил. гол. DIN EN ISO 4762 - M4 x 6
50.81 Винт с цил. гол. DIN EN ISO 4762 - M4 x 8
50.102
Контактор реверса
50.103
Крепежный щиток
(опция “Контактор реверса)
50.105 Реле контроля фазы
50.107 Уголок (опция “Реле контроля фазы”)
