Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.3.2 Установка на арматуру с ходом >30 - 80 мм (модель с опорами)

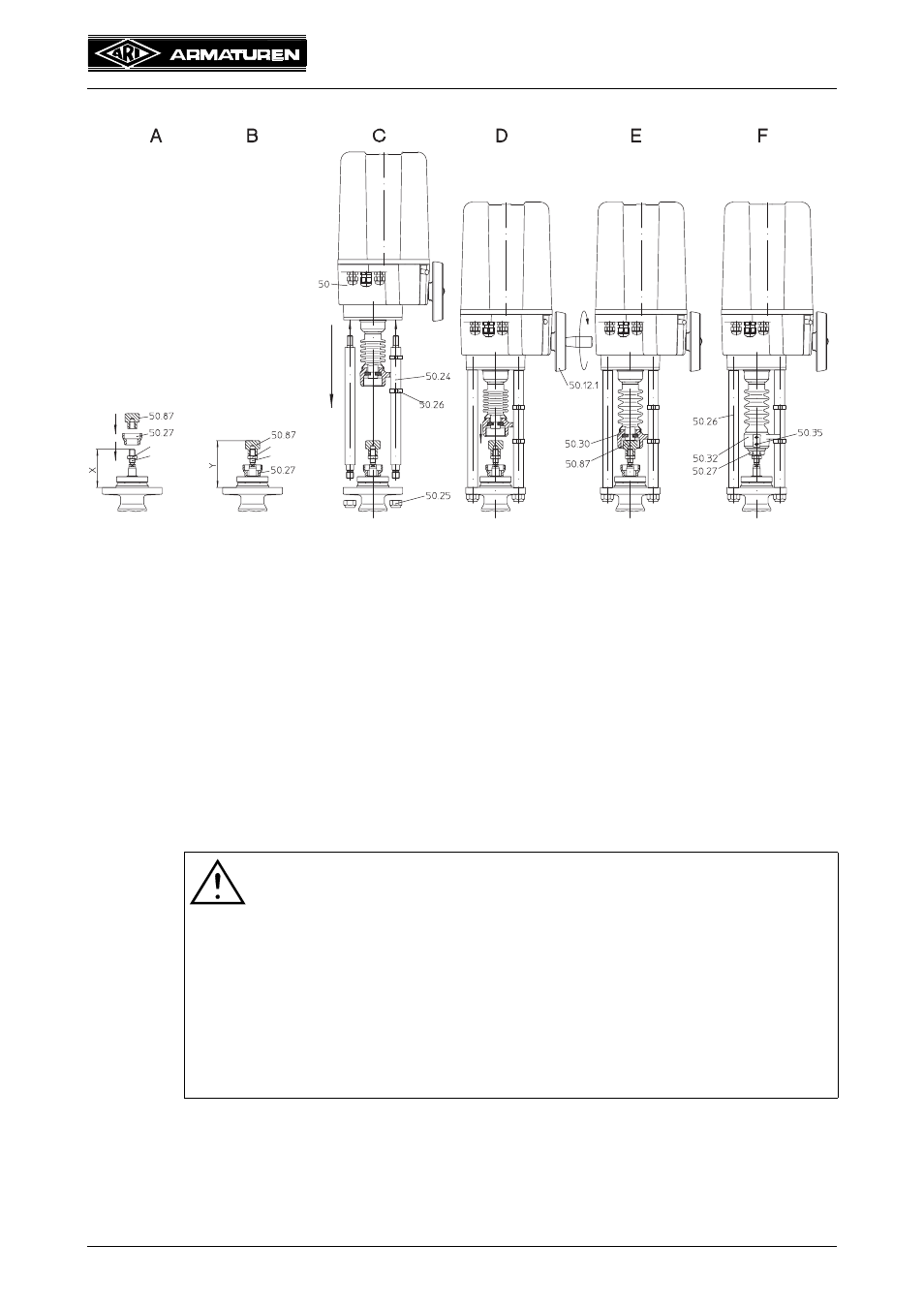

Рис. 8
Для установки привода на арматуру с номинальным ходом более 30 мм вплоть
до 80 мм выполните следующие действия:
- Вывинтите сцепление (№ 50.27) из блокиратора проворачивания
(№ 50.32) привода (на рисунке не изображен).
- Затвор арматуры переведите примерно в среднее положение.
Рис. A: - Наверните на шпиндель арматуры шестигранную гайку, если таковая
отсутствует.
Рис. A-B: - Наденьте втулку (№ 50.27) на шпиндель арматуры.
- Навинтите на шпиндель подходящую для данной арматуры резьбовую
втулку (№ 50.87) согласно установочному размеру (Y) и законтруйте
шестигранной гайкой.
- Установочный размер(Y) для выступающей части арматуры (X) 83 мм =
102 мм.
- Установочный размер(Y) для выступающей части арматуры (X) 98 мм =
116 мм.
Внимание !
Установочный размер (Y) и выступ арматуры (X) замеряются
при втянутом шпинделе. Что соответствует:
- 2-ходовая арматура - при закрытой арматуре,
- 3-ходовая арматура со смесительным затвором - при
закрытом проходе B,
- 3-ходовая арматура с распределительным затвором - при
закрытом проходе A
После измерения переведите затвор арматуры снова в
среднее положение!
6-гр. гайка
шпиндель
шпиндель
повернуть
6-гр. гайка
арматуры
арматуры
