Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
- Вставьте 3-контактный дополнительный штекер (№ 50.74) в колодку
соединительного кабеля (№ 50.68).
- Настройте потенциометр (см. п. 5.5.4.2 ).
- Осторожно установите кожух на редуктор и закрепите на приводе, используя
резиновое уплотнение и винт с потайной головкой.
Ðèñ. 14

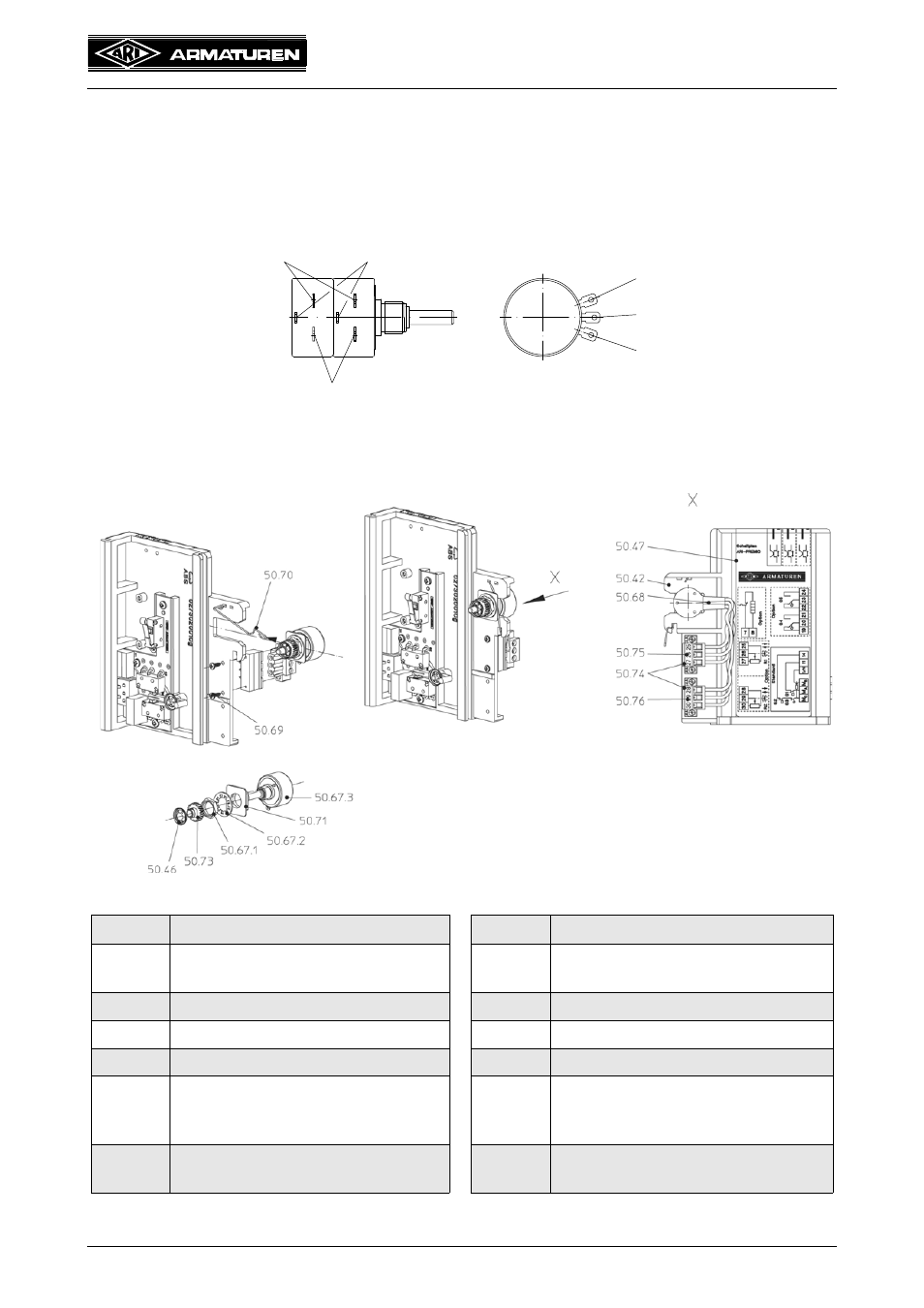

Рис. 15: Устройство переключения и сигнализации ARI-PREMIO 2,2 - 5 кН
№
Наименование
№
Наименование
50.42
Держатель платы
50.68
Соединительный кабель для
опционального потенциометра
50.46
Пружинная шайба
50.69
Винт-саморез
50.47
Наклейка со схемой подключения
50.70
Пружина (опция “Потенциометр”)
50.67.1
Шестигранная гайка
50.71
Ползун (опция “Потенциометр”)
50.67.2
Зубчатая шайба
50.73
Шестерня (зависит от хода
арматуры 20, 30, 50, 65 или
80 мм)
50.67.3
Потенциометр
50.74
Штекер, 3-контактный
(опция “Потенциометр”)
желтый
красный
серый
красный
серый
желтый
