5.5.14 Электронный сигнализатор положения RI32
Электронный сигнализатор положения RI32 преобразует изменение сопротивления в
типовой управляющий сигнал 4...20мА или 2...10В.
При этом сигнализатор RI32 может работать с постоянным или переменным
напряжением 24В.
Возможна интеграция в токовую петлю без дополнительного питающего напряжения.
5.5.14.1 Эффективный диапазон
потенциометров перемещения
Потенциометры перемещения R1 или R2
подключаются по трехпроводной схеме.
При этом сигнализатор положения RI32
подходит и для потенциометров на основе
проводящего пластика.
Иллюстрация справа предназначена для
облегчения адаптации сигнализатора RI32
к установочному ходу потенциометра.
Важно помнить, что механический устано-
воч-ный ход привода короче, чем устано-
вочный ход потенциометра перемещения.

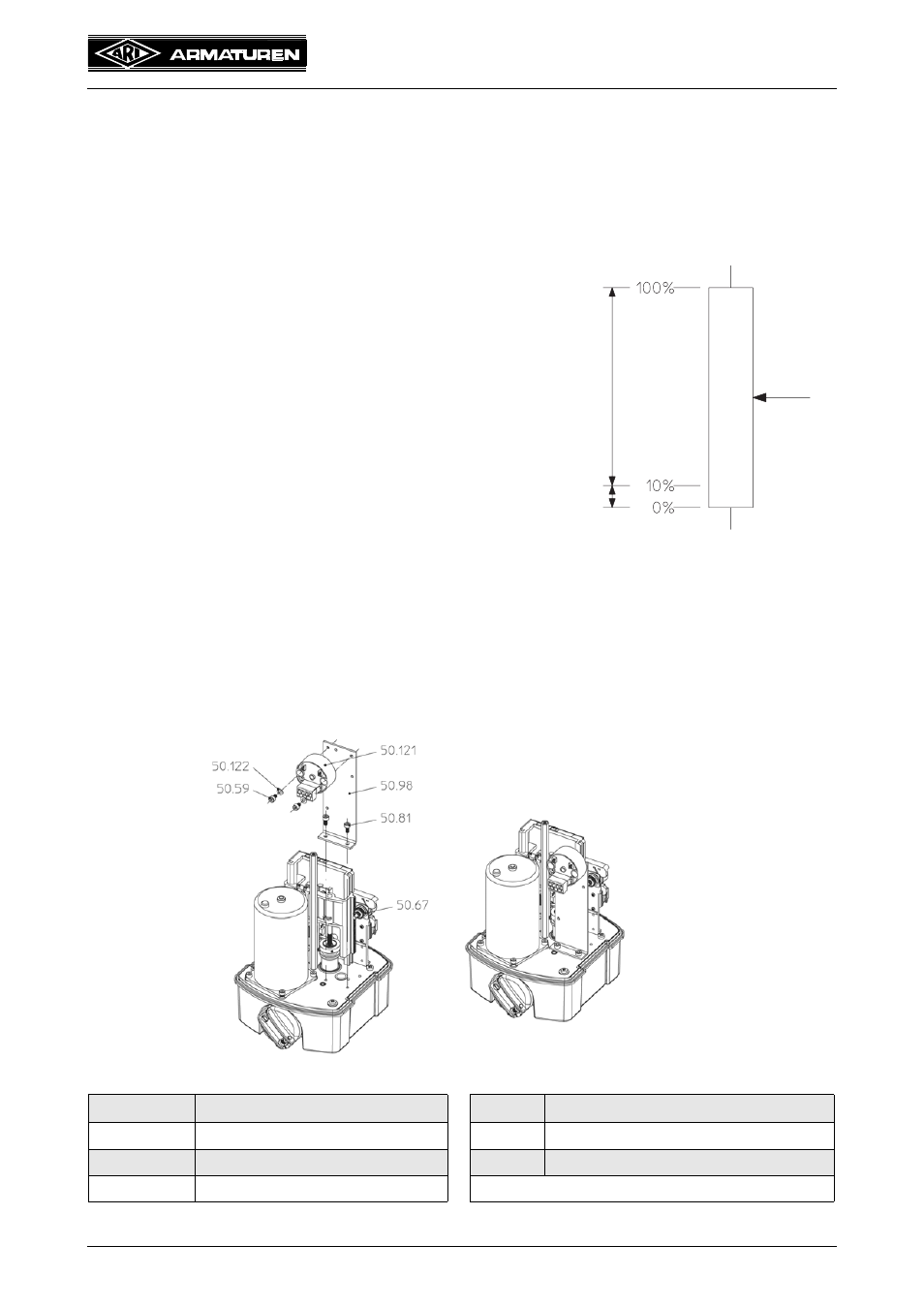

Рис. 25: Потенциометр перемещения
5.5.14.2 Установка электронного сигнализатора положения RI32 в PREMIO
- Установите сигнализатор RI32 в ARI-PREMIO, как показано ниже.
- Зафиксируйте крепежный уголок (№ 50.98) с помощью винта с цилиндрической
головкой (№ 50.81) на крышке редуктора.
- Затем с помощью винтов с цилиндрической головкой (№ 50.59) и шайб (№ 50.122)
зафиксируйте сигнализатор (№ 50.121) на крепежном уголке (№ 50.98).
Рис. 26: Опция RI32 ARI-PREMIO 2,2 - 5 кН
№ Наименование № Наименование
50.59 Винт с цилинд. гол. M4 x 6 50.121 Сигнализатор положения RI32
50.81 Винт с цилинд. гол. M4 x 8 50.122 Шайба 4.3
50.98 Крепежный уголок
настраиваемый
настраиваемый
диапазон
диапазон
нулевой точки
крутизны
