стр. 16 0040501000 0210
Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.3 Информация по монтажу и установке на арматуру
5.3.1 Установка на арматуру с ходом не более 30 мм, (модель с рамой)

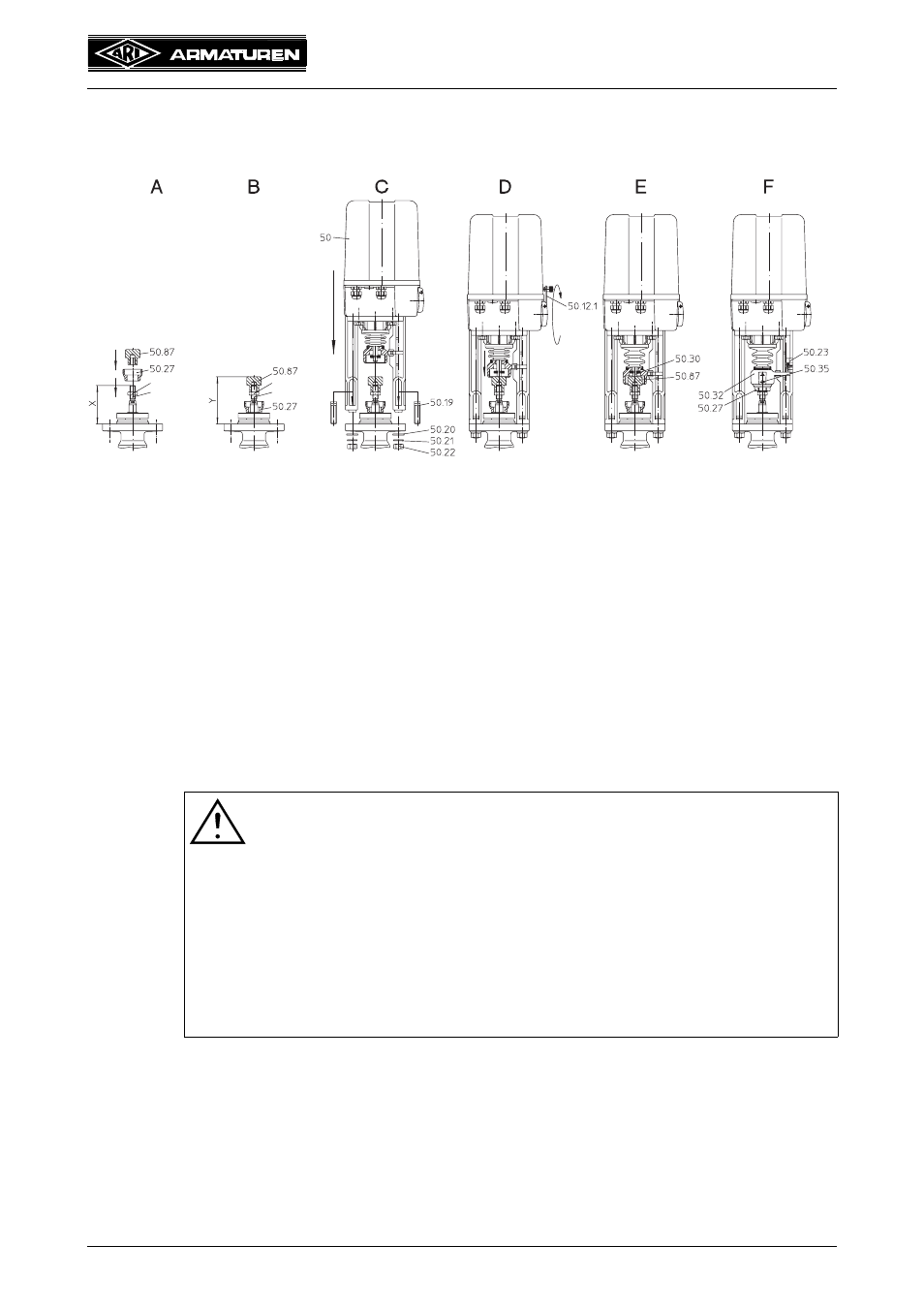

Рис. 7
Для установки привода на арматуру с номинальным ходом до 30 мм выполните
следующие действия:
- Вывинтите сцепление (№ 50.27) из блокиратора проворачивания
(№ 50.32) привода (на рисунке не изображен).
- Затвор арматуры переведите примерно в среднее положение.
Рис. A: - Наверните на шпиндель арматуры шестигранную гайку, если таковая
отсутствует.
Рис. A-B: - Наденьте втулку (№ 50.27) на шпиндель арматуры.
- Навинтите на шпиндель подходящую для данной арматуры резьбовую
втулку (№ 50.87) согласно установочному размеру (Y) и законтруйте
шестигранной гайкой.
- Установочный размер (Y) для выступающей части арматуры (X) 60 и
83 мм = 102 мм.
Рис. C: - Установите привод (50) на арматуру.
- Закрепите привод (50) на арматуре двумя винтами с прямоугольной
головкой (№ 50.19), двумя шайбами (№ 50.20), двумя пружинными
шайбами (№ 50.21), двумя шестигранными гайками(№ 50.22).
Внимание !
Установочный размер (Y) и выступ арматуры (X) замеряются
при втянутом шпинделе. Что соответствует:
- 2-ходовая арматура - при закрытой арматуре,
- 3-ходовая арматура со смесительным затвором - при
закрытом проходе B,
- 3-ходовая арматура с распределительным затвором - при
закрытом проходе A
После измерения переведите затвор арматуры снова в
среднее положение!
6-гр. гайка
шпиндель
6-гр. гайка
шпиндель
повернуть
арматуры арматуры
