Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
5.5.9 Одновременное использование в приводе электронного сигнализатора
положения (RI21) и позиционного регулятора (ES11)
Существует возможность установить в приводе ARI-PREMIO электронный
сигнализатор положения RI21 вместе электронным позиционным регулятором ES11
(исключение: 24В, 5 кН, 12 кН и 15 кН).
Обратите внимание на то, что используется один двойной потенциометр 1000/1000
Ом.
Для установки RI21 и ES11 выполните следующие действия:
- Отключите питание и обеспечьте защиту от случайного включения.
- Отвинтите винт с потайной головкой на кожухе, осторожно снимите кожух, потянув
его вверх.
- Смонтируйте RI21 и ES11 с помощью крепежного комплекта согласно Рис. 19 .

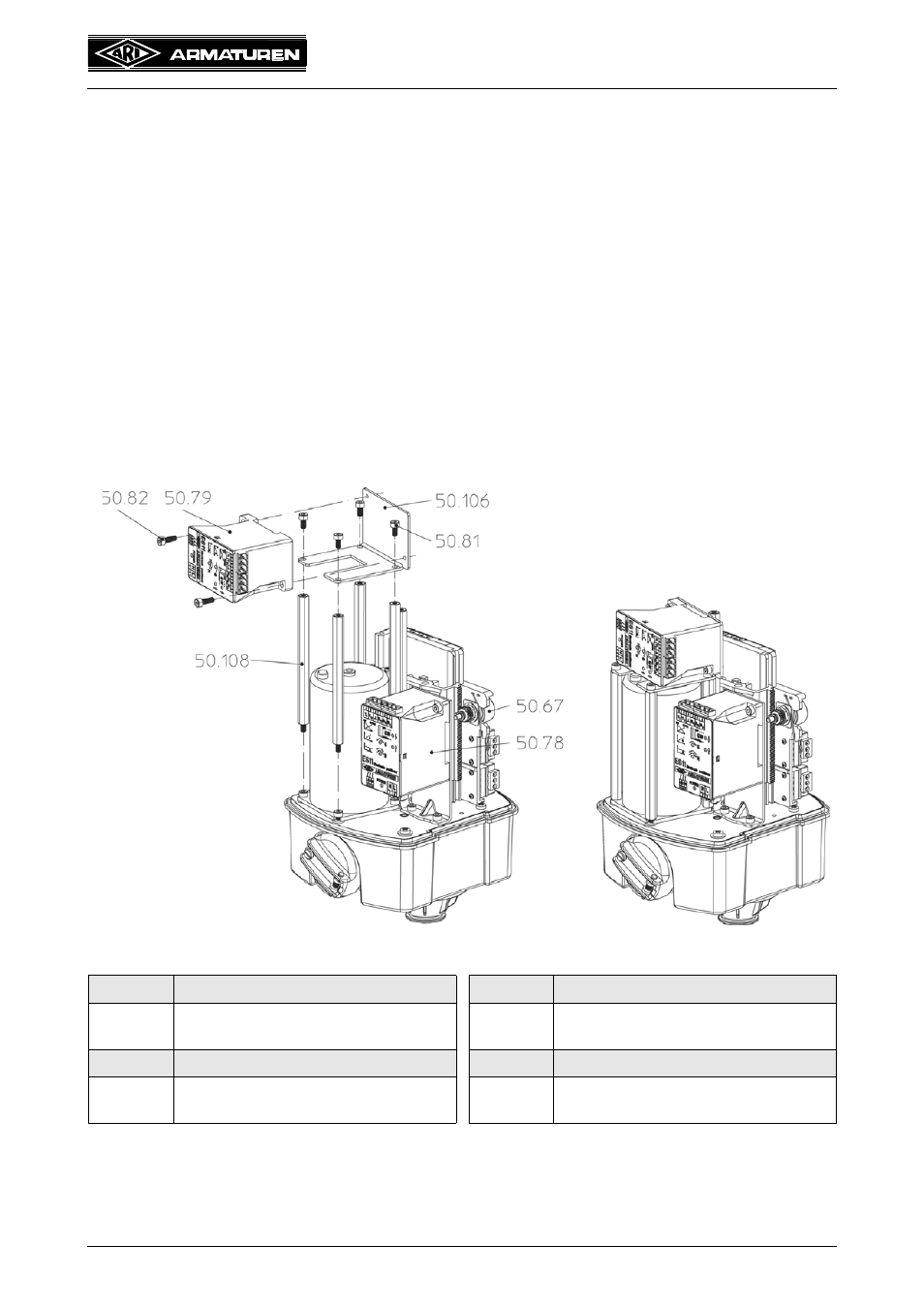

Рис. 19: Одновременная установка RI21 / ES11 в ARI-PREMIO 2,2 - 5 кН
№ Наименование № Наименование
50.67 Потенциометр 50.82 Винт с цилиндрической головкой
DIN EN ISO 4762 - M4x12
50.78/79 Опция ES11 или RI21 50.106 Щиток ES11 и RI21
50.81 Винт с цилиндрической головкой
DIN EN ISO 4762 - M4x8 50.108 Распорный болт
