Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PREMIO
- Осторожно установите кожух на редуктор и закрепите на приводе, используя
резиновое уплотнение и винт с потайной головкой.

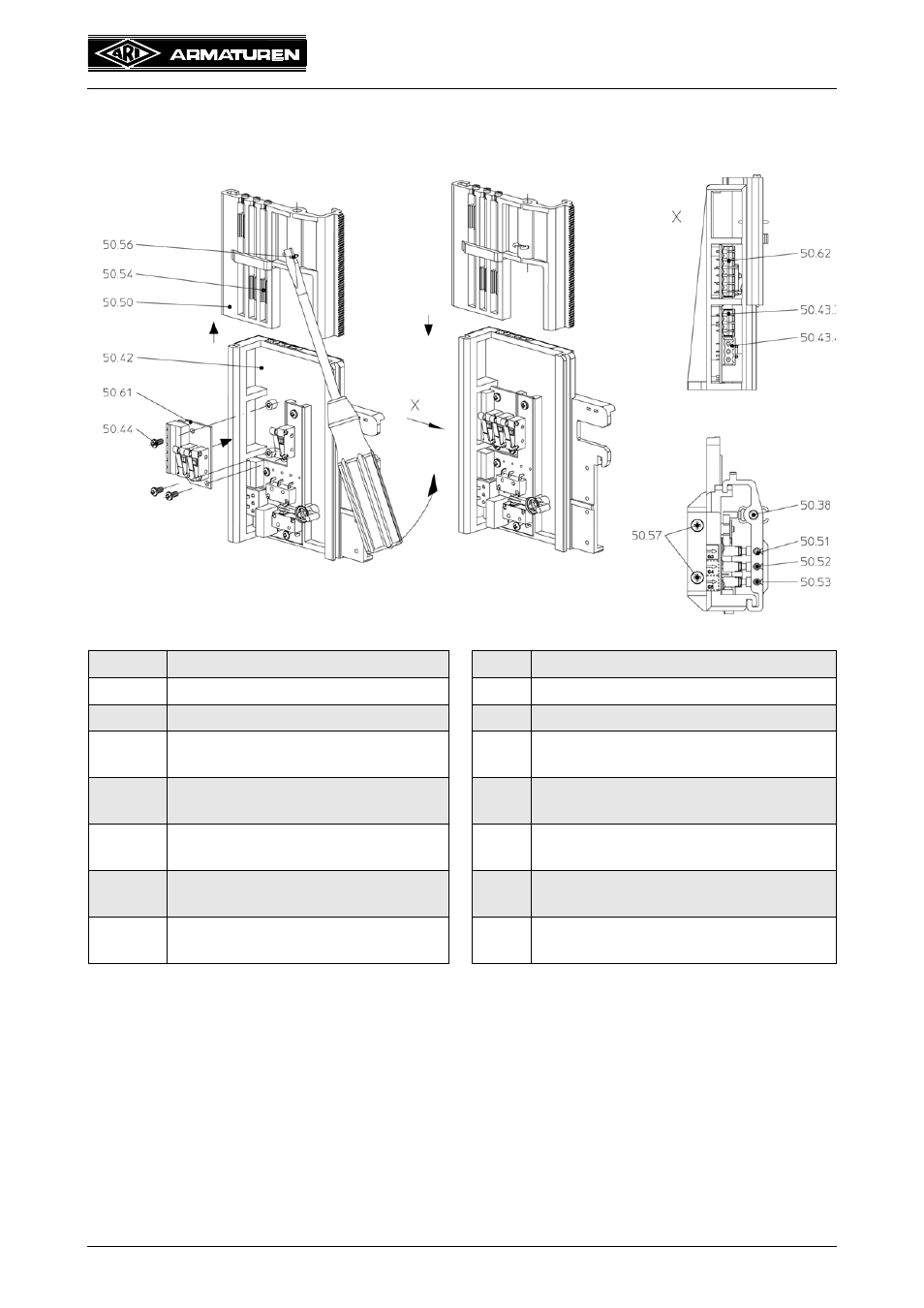

Рис. 12: Устройство переключения и сигнализации ARI-PREMIO 2,2 - 5 кН
№ Наименование № Наименование
50.38 Направляющий шпиндель 50.52 Устан. шпиндель выключателя S4
50.42 Держатель платы 50.53 Устан. шпиндель выключателя S5
50.43.3
Колодка для подключения
сетевого питания
50.54
Переключающий кулачок
50.43.4
Колодка для подключения
двигателя
50.56
Пружина
50.44
Самостопорящийся винт
50.57
Винт с цилиндрической головкой
DIN EN ISO 4762 - M4x10
50.50 Переключающая каретка
(Опция) 50.61 Плата путевых выключателей
50.51 Установочный шпиндель
выключателя S3 50.62 6-контактный штекер (опция
"Путевой выключатель")
