86

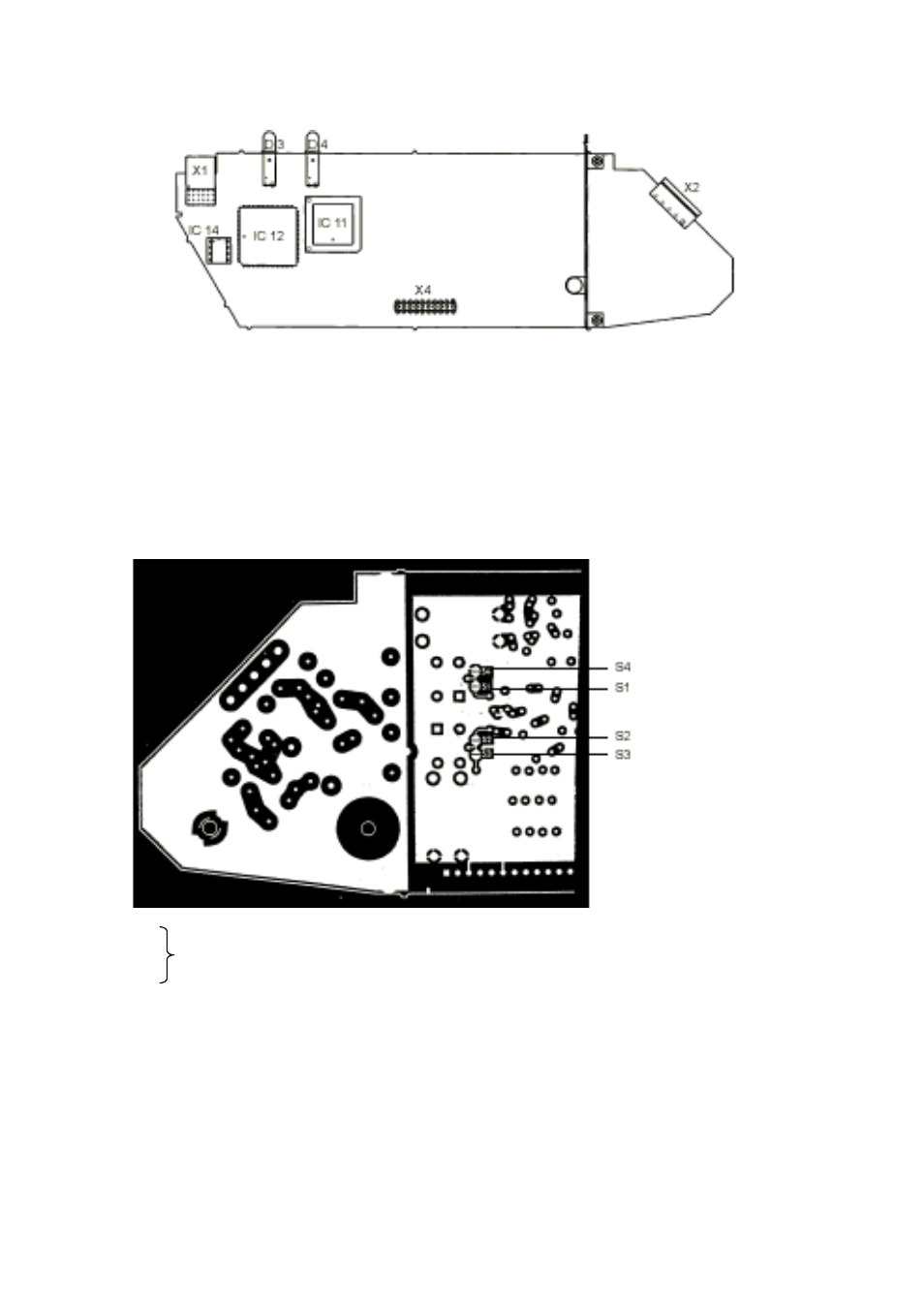

Плата управления ADW, аналогово-цифровой преобразователь.
X1 внутреннее соединение с главной платой IC
12
микропроцессор
X2 штепсельные клеммы в клеммной коробке
IC 14 Daten-EEPROM
X4 штепсельный разъем D3
зеленый LED на передней
IC 11 периферия IC, вкл. программу управления
панели
D4
красный диод LED на
передней панели
Плата управления AЦП, задняя сторона
S1 напаянные перемычки
S2 для стабильных выходных сигналов при пустой измерительной трубе,
S4 см. гл. 6.8.
