8

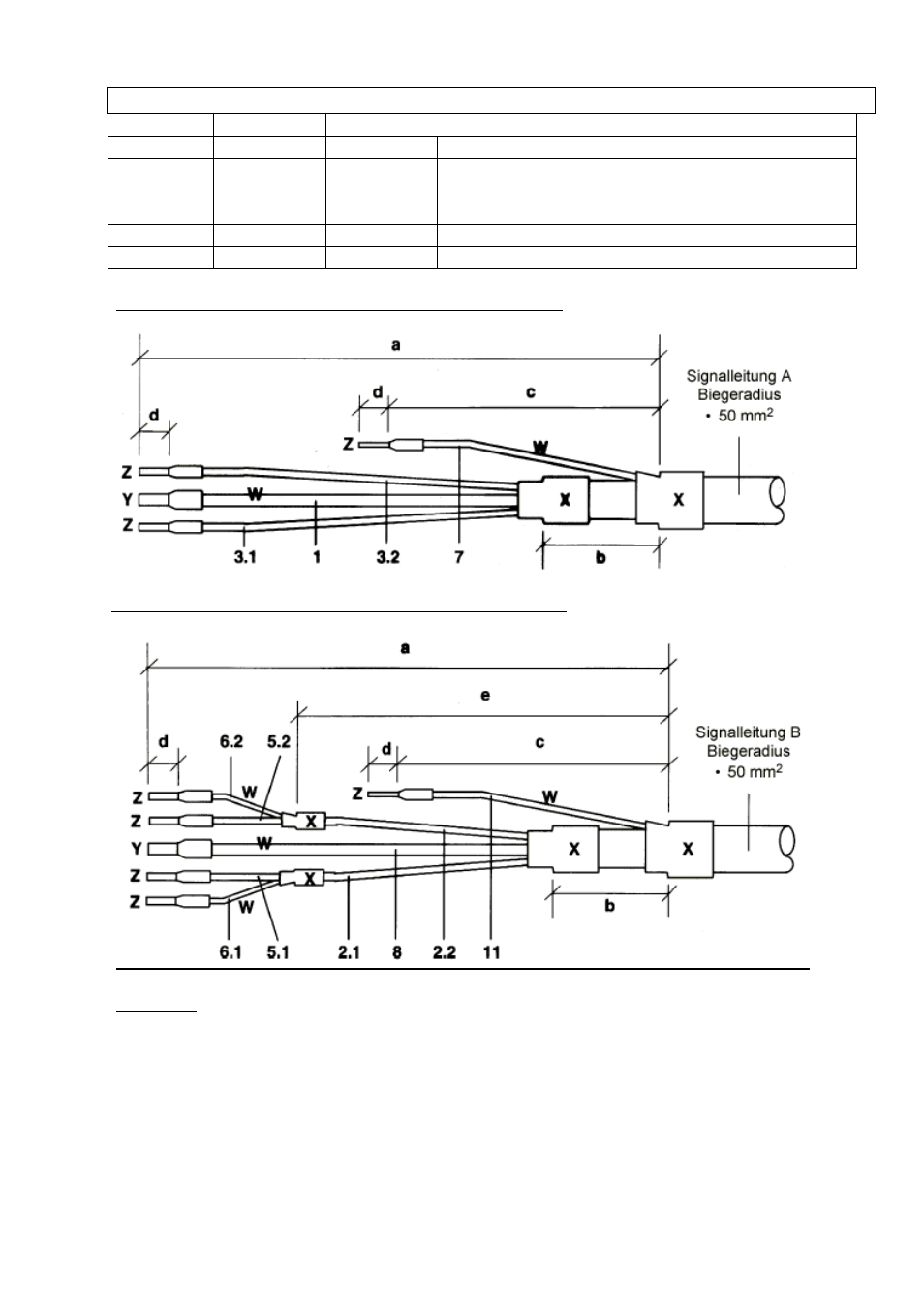

Подключение сигнальных кабелей А и В 1.3.2
Длины
мм
Материалы
а 90 W Изоляция провода (PVC), 2,0-2,5 mm
b 10 X Наконечник кабеля, устанавливаемый с
применением нагрева
c 40 Y Наконечник жилы по DIN 41 228: E 1.5-8
d 8 Z Наконечник жилы по DIN 41 228: E 1.5-8
e 70
Сигнальный кабель А (тип DS) с двойной экранировкой
Сигнальный кабель В (тип BTS) с тройной экранировкой
Внимание: Контактные жилы 6.1 и 6.2 для подключения к первичному преобразователю не
нужны (см. рисунок поперечного сечения, первый экран 3.1. и 3.2 и схемы подключения II;
IV; VI в гл. 1.4.).
