Инструкция по эксплуатации KROHNE IFC 110 Converter RU
Страница 21
21

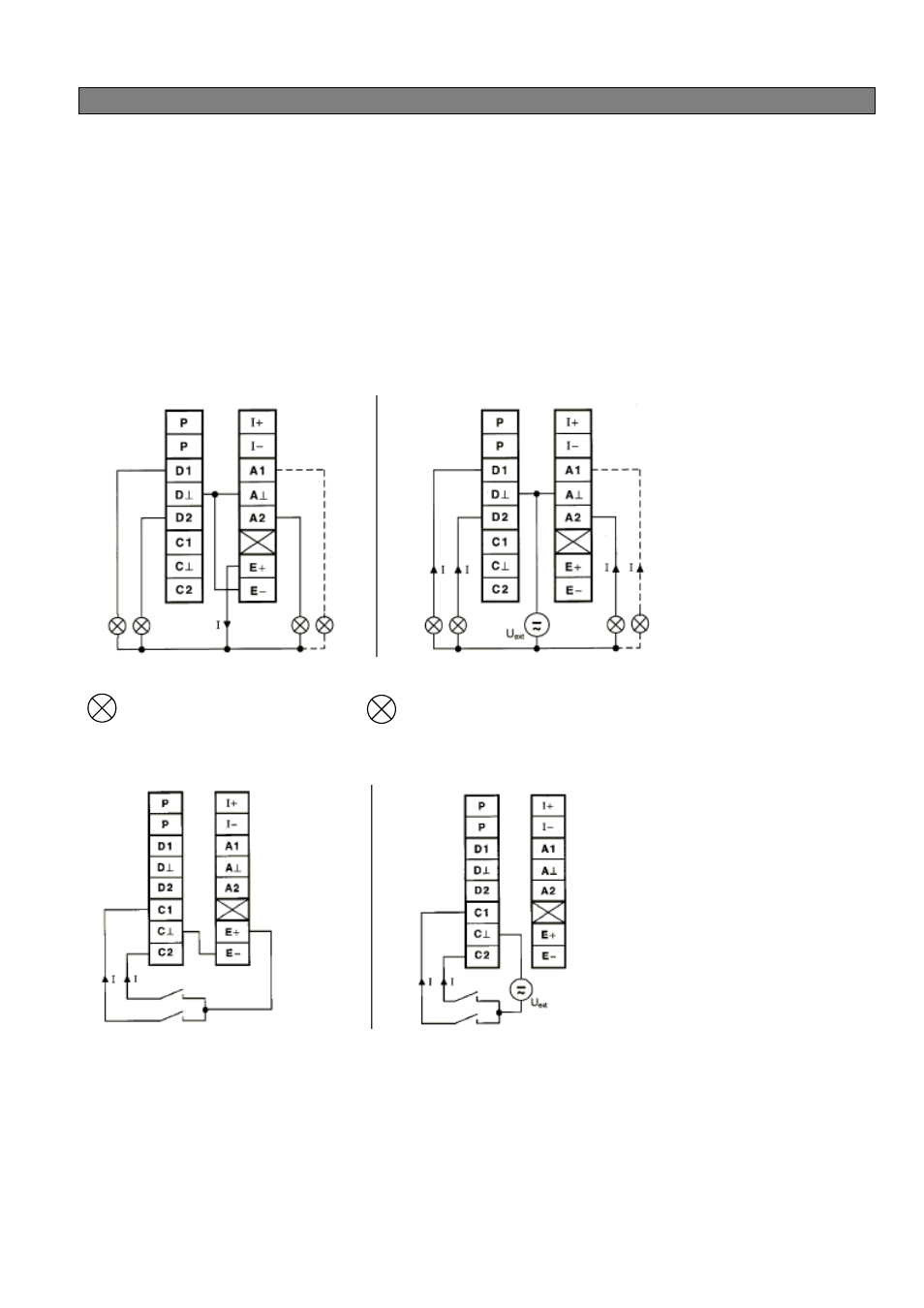

Схемы подключения входов и выходов 2.6
Активный: преобразователь IFC 110 F подает питание для управления последовательными
устройствами. Соблюдайте эксплуатационные характеристики (присоединительные клеммы
Е+/Е-).
Пассивный: для управления последовательными устройствами, необходимо внешнее
питание(U
внешнее
).
Группы А/ С/ D/ Е/ I/ Р гальванически изолированы друг от друга и от других входов и выходов.
Обратите внимание:
общий нулевой потенциал
А· для А1 и А2
С
·
для С1 и С2
D·
для D1 и D2
Управляемые входы D1/ D2/ A1/ A2 Управляемые входы D1/ D2/ A1/A2
активные пассивные
I · 100мА Uвнешнее · 32В DC/ · 24 В АС I · 100мА
напр. сигнализация напр. сигнализация
-------------------------------------------------------------------------------------------
Управляемые входы С1 / С2 Управляемые входы С1 / С2
активные пассивные
контакты 24 В, 10 мА Uвнешнее · 32В DC/ · 24 В АС
I · 7мА I · 10мА
