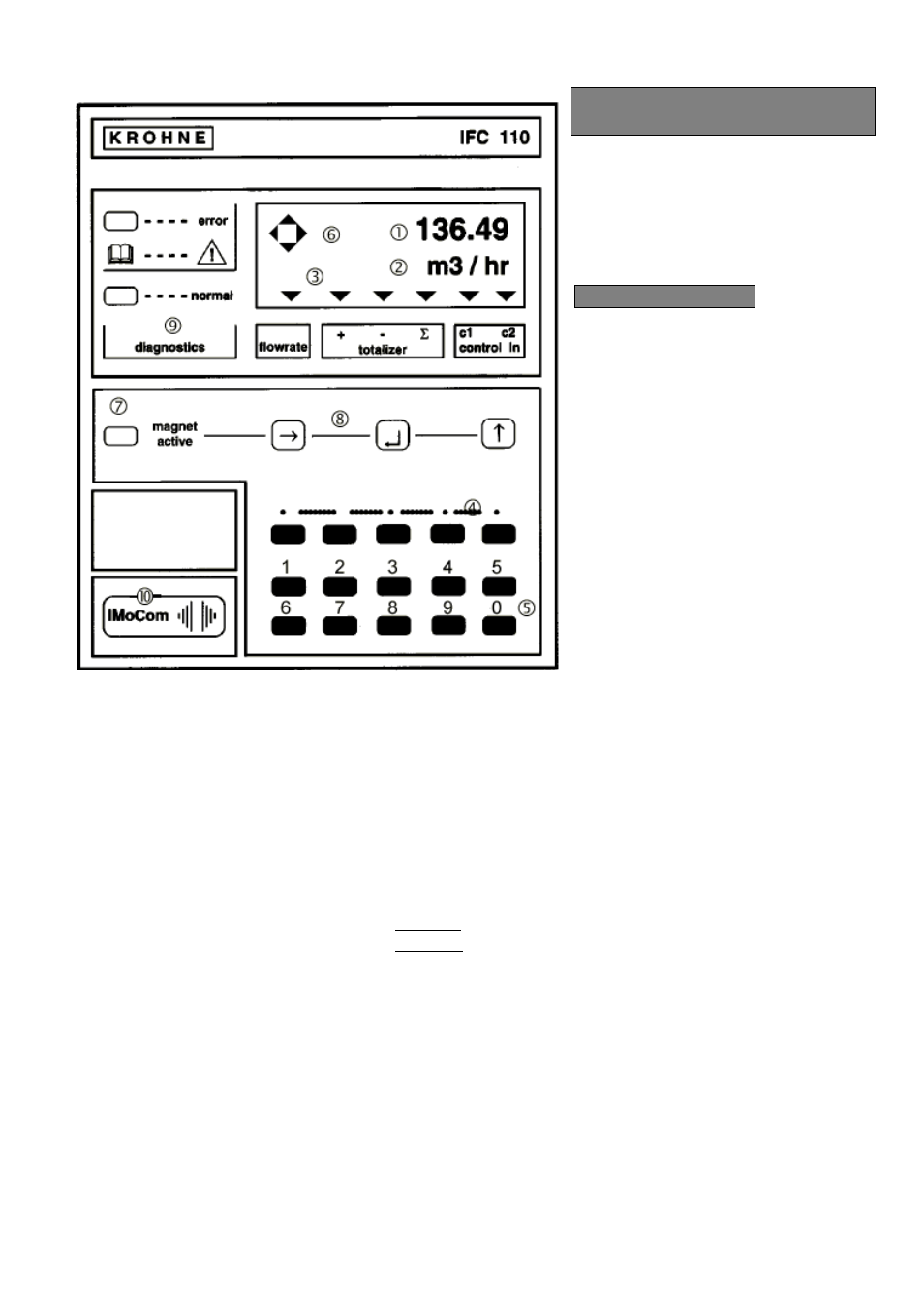

Элементы управления и контроля
4.2
обслуживание через…
…15 кнопок 4 и 5 доступны после
снятия стеклянной крышки
… три магнитных сенсора 8
магнитный стержень – без открытия
корпуса (опция).
1 дисплей, 1-ая строка: числовое
значение
2 дисплей, 2-ая строка: единицы
измерения и тексты
3 дисплей, 3-я строка: 6 стрелок
для обозначения фактических
данных
flowrate
фактический расход
totalizer +
счетчики
-
счетчики
•
счетчик суммы (+ и-)
control in 1/2
управляемый вход 1 или 2 активный
4 пять кнопок для обслуживания преобразователя
• •• •• •• ••
5 десятичная клавиатура, непосредственная установка числовых значений функций (но не
номеров функций)
6 компас, сигнализирует о задействовании кнопки
7 magnet active
LED зеленый / красный, магнитные сенсоры активны
зеленый= встроены магнитные сенсоры (опция), см. 8
красный= работа одного из трех магнитных сенсоров
8 три магнитных сенсора (опция), обслуживание с помощью магнитного стержня не открывая
корпус, функция сенсоров как и у трех кнопок
• •• ••, см. 4
9 диагностика
два световых диода сигнализируют о статусе измерения
normal
зеленый= правильное измерение, все в порядке
error
красный= ошибка в параметрах или электронике
10 ImoCom
для подключения внешних приборов, см. гл. 6.4 (окошко
отодвинуть налево)
