Инструкция по эксплуатации KROHNE IFC 110 Converter RU
Страница 17
17
2.3 Импульсные выходы Р и А1
2.3.1 Импульсный выход Р для электронных счетчиков (ЕС)
• Импульсный выход Р гальванически изолирован ото всех других цепей.
• Заводские данные и функции см. прилагаемый протокол установки. Обратите внимание
на гл. 2.7 «Заводские стандартные установки».
• Все эксплуатационные характеристики можно установить, см. гл. 4.4 и 5.8, функция 1.05.
• Активное использование:
использование внутреннего питания,
присоединительные клеммы Е+/Е-
• Пассивное использование:
необходимо внешнее питание, U
внешнее
.
32 В DC/24 ВАС,
I · 30 мА
• Макс. устанавливаемая частота 10 кГц
• Градуировка шкалы
в импульсах в единицу времени (напр. 1000 имп./сек.
при расходе Q
100%
или
в импульсах в единицу объема (напр. 100 имп./м³)
• Ширина импульса
симметрический, соотношение 1:1, независимо от
частоты выхода
автоматический, с оптимальной шириной пульса,
соотношение ~1:1 при Q
100% или
ширина импульса от 0, 01-1 с по желанию
устанавливается при соответствующей низкой частоте
выхода
• Возможно измерение прямого и обратного потока, см. гл. 5.15.
• Схемы подключения см. гл. 2.6.

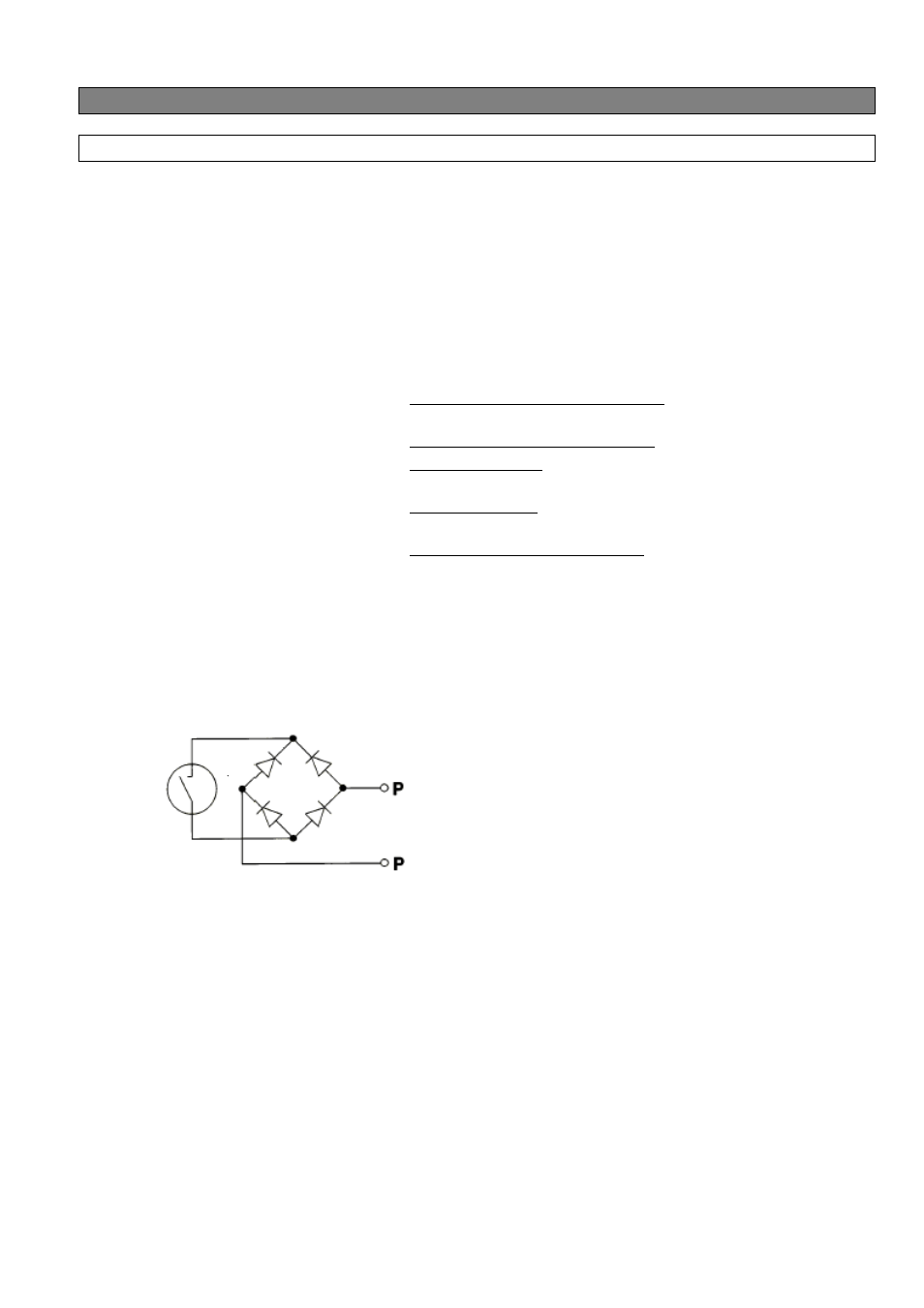

• Схема импульсного выхода Р для электронных счетчиков ЕС.
Этот импульсный выход переключает как релейный контакт постоянного и переменного
напряжения.
