82

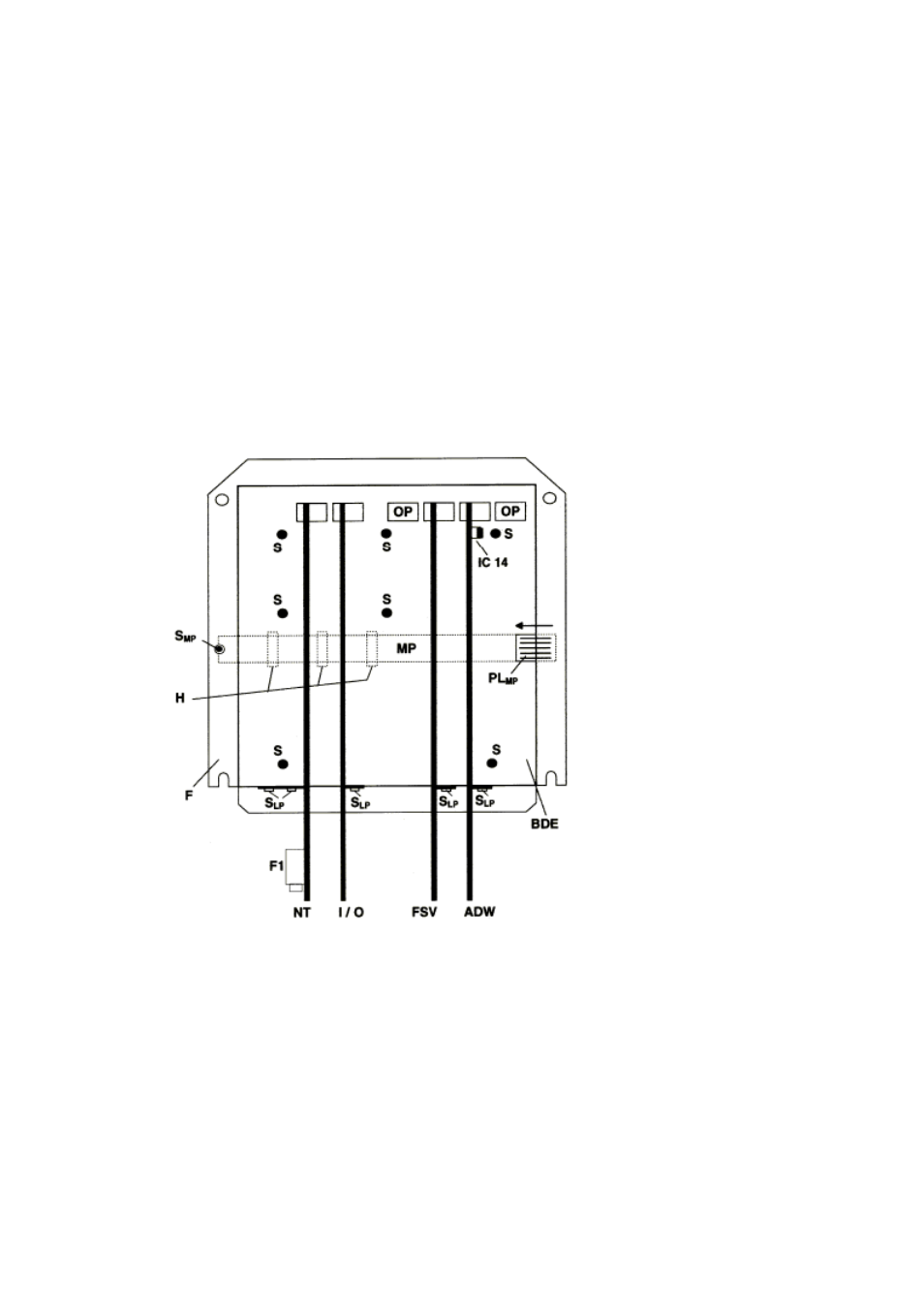

ADW плата управления АЦП NT клеммы питания платы
управления
BDE основная плата
OP присоединительный
F передняя панель
штекер для дополни
F1 предохранитель питания, см. гл. 8.1 и9
тельных модулей
FSV плата управления питания тока возбуждения PL
MP
5-контактная штепсельная
H 3 зажима на задней стороне передней панели пластина для подключения
IC 14 Daten-EEPROM (8 Pin)
платы управления
I/O входы и выходы платы управления
магнитными сенсорами МР
MP плата управления магнитными сенсорами
S 7 гаек, крепление и
(опция), cм. гл. 6.2 и 8.2.
электроника на передней
панели F
S
LP
крепежные винты для LP
S
MP
гайка и зубчатая шайба
из н/ж стали для фиксации
платы управления
магнитными сенсорами
