Инструкция по эксплуатации KROHNE IFC 110 Converter RU
Страница 22
22

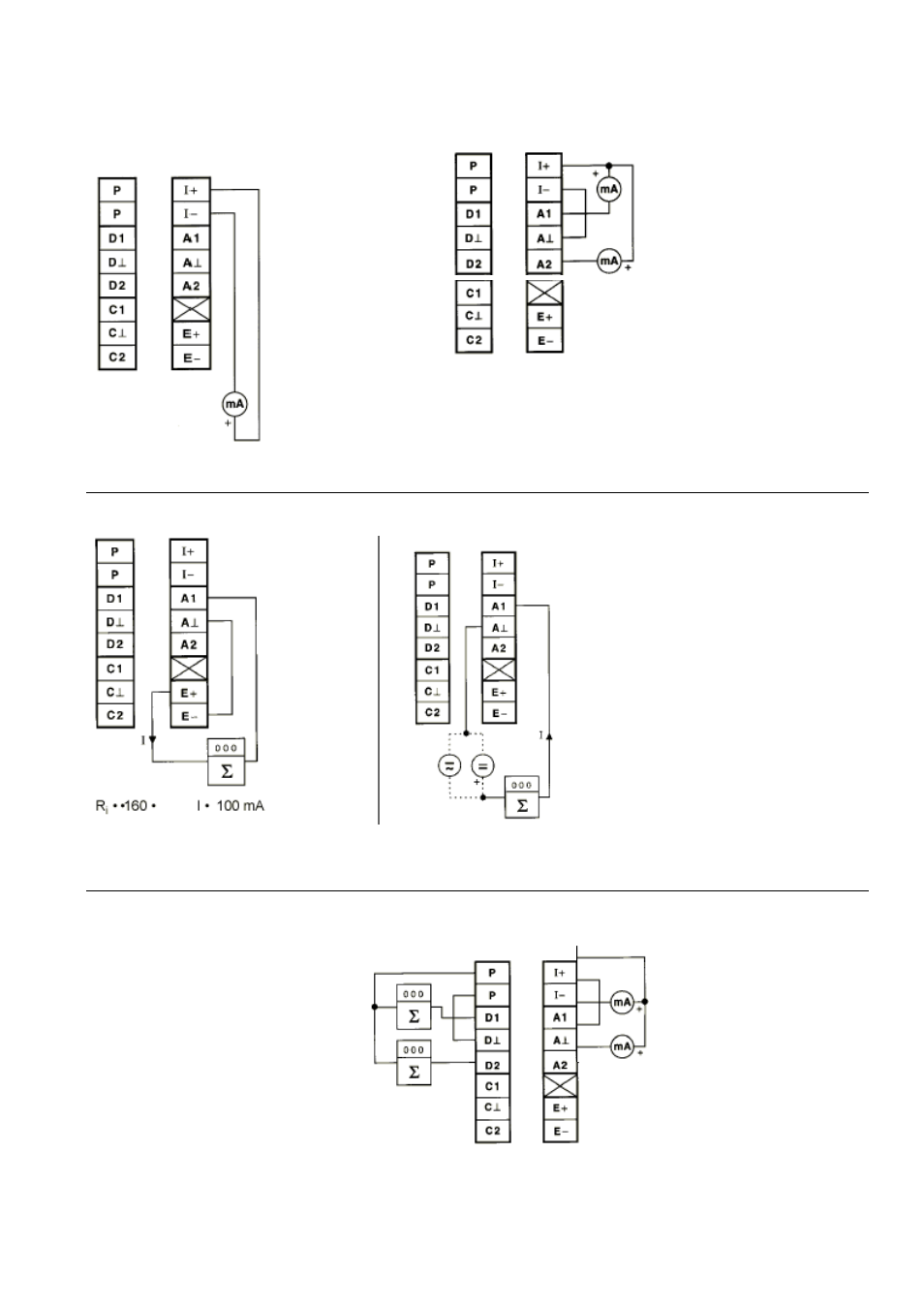

Токовый выход I Токовый выход I с автоматическим переключением
диапазоном ВА
без внешнего реле переключения
Ri=15-500 · R
i
=· ·15-500 ·
Импульсный выход А1 активный Импульсный выход А1 пассивный
для электромеханических счетчиков для электромеханических счетчиков
Ri · · 160 · I · 100мА Uвнешнее
1
· 32 В DC / · 24 B AC I · 100мА
или переключается на
U
внешнее
2
· 32 В DC I · 200мА
Измерение прямого и обратного потока (V/R)
для импульсного и токового выходов (Р и I)
без внешнего реле переключения
обратный поток
прямой поток
прямой поток
Ri =· ·15-500 ·
Подключение электронных
счетчиков показано на схемах подключения для импульсного выхода Р на следующих
страницах.
Импульсный выход Р активный для электронных счетчиков (ЕС)
