Инструкция по эксплуатации KROHNE IFC 110 Converter RU
Страница 76
76
Проверка преобразователя симулятором GS 8 A (опция) 7.7

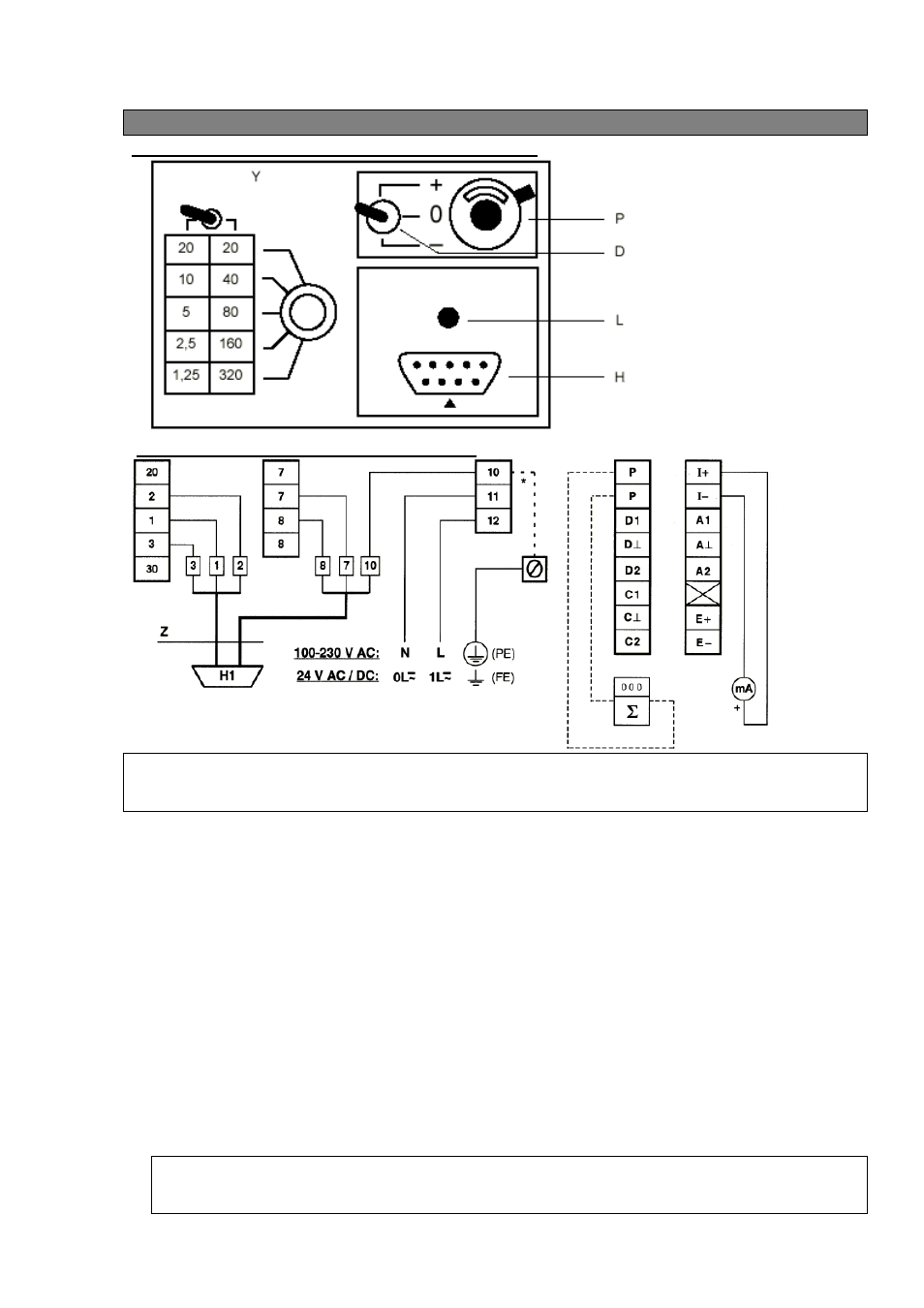

GS 8A элементы управления и принадлежности
Dпереключатель
направления расхода
H гнездо для штекера Н1
провода Z
H1 штекер провода Z
L питание включено
P нулевое положение
потенциометра
Y переключатель
диапазонов измерения
Z провод между GS 8A
и преобразователем
Подключение GS 8A к преобразователю
ВНИМАНИЕ! Внутренние провода в клеммной коробке преобразователя не должны находиться на большом
расстоянии (желто/зеленый провод между заземляющей клеммы и клеммой 10).
Перед началом работы выключить питание!
1. снять крышку клеммной коробки преобразователя.
2. отсоединить все провода первичного преобразователя от клемм 1, 2, 3, 7, 8, 20 и 30,
записав перед этим положение при подключении.
3. подключение GS 8A к преобразователю согласно рисунку выше.
4. вставить штекер Н1 провода Z в гнездо на передней панели GS 8A.
5. подключение миллиамперметра к клеммам I+ / I-: класс точности 0,1
Ri = 15 - 500
•
Диапазон 0 / 4 – 20мА
6. подключение электронных счетчиков к клеммам Р / Р:
диапазон 0 – 10кГц
время установки мин.1с
Дальнейшие детали о счетчиках и подключении при активном или пассивном
режиме см. схемы подключения в гл. 2.6.
7. проводить испытания необходимо согласно двум следующим страницам.
8. после окончания проверки отсоединить GS 8A, снова подключить первичный
преобразователь и следящие устройства, см. пункты 4. до 1.
ВНИМАНИЕ! При использовании симулятора GS 8 необходимо использовать адаптер, который
включается между GS 8 и преобразователем.
Номер заказа 2.10764.00
