1.3 Электрическое подключение первичного преобразователя.
1.3.1 Общие указания по сигнальным кабелям А и В и кабелю тока возбуждения С.
Использование сигнальных кабелей А и В фирмы Krohne с экраном из фольги и экраном из
магнитных материалов гарантируют бесперебойное функционирование.
• Прочно уложить сигнальные кабели.
• Экраны подключаются через гибкие провода.
• Возможна прокладка в воде и в грунте.
• Изоляционный материал огнеустойчивый по ICE 332.1 / VDE 0742/
• Сигнальные кабели, не становятся мягкими и при низких температурах остаются
гибкими.

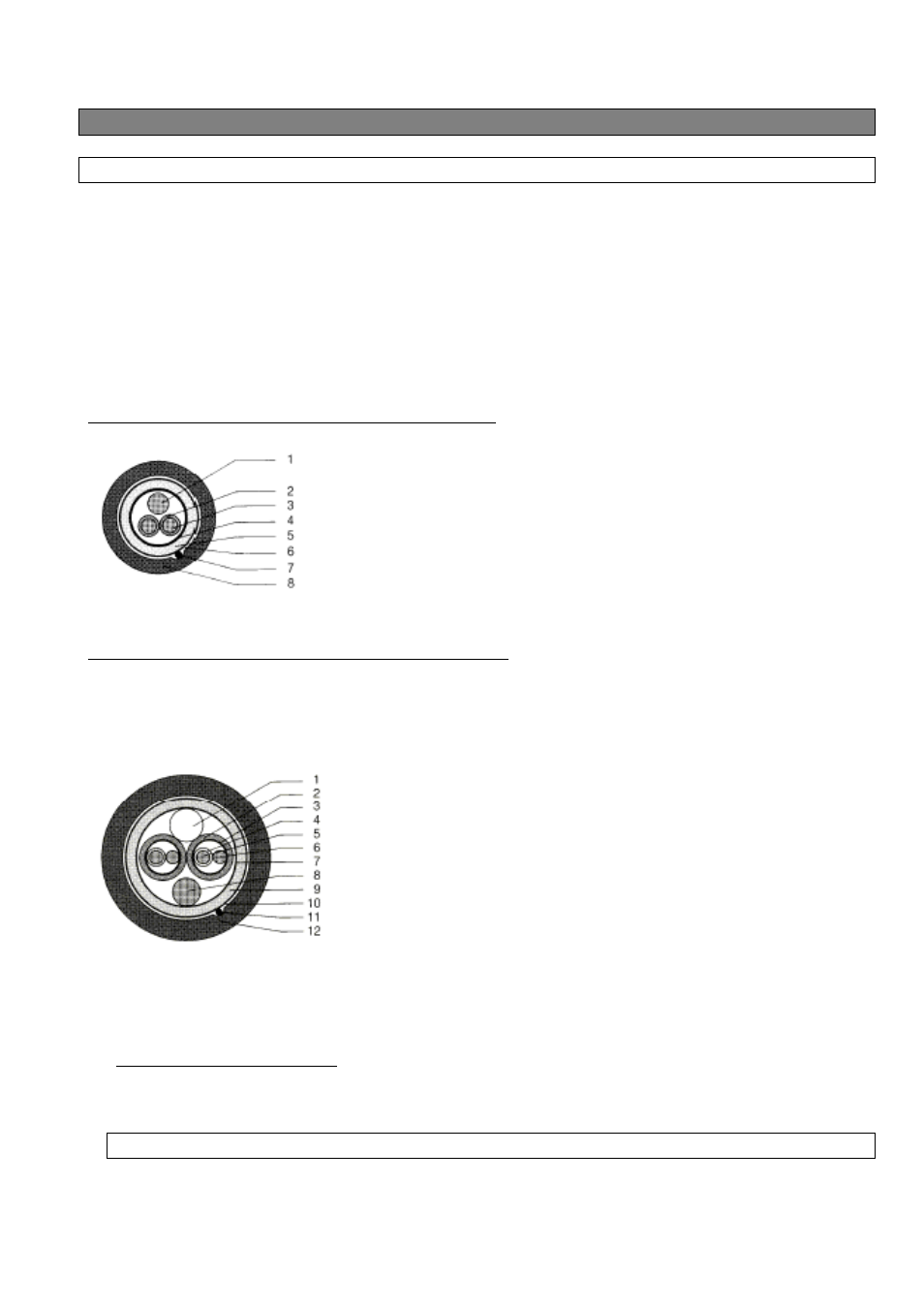

Сигнальный кабель А (тип DS) с двойным экраном
1 Контактная жила первого экрана, 1,5 мм²
2 Изоляция жилы
3 Проводник 0,5 мм² (3.1 красный/ 3.2 белый)
4 Первый экран из фольги
5 Внутренняя оболочка
6 Второй экран из мюметалла
7 Контактная жила второго экрана,0,5мм²
8 Внешняя оболочка
Сигнальный кабель В (тип BTS) с тройным экраном.
В кабеле типа BTS отдельные экраны (3)настраиваются на одинаковый потенциал, который
имеют сигнальные жилы (5). Поэтому т. к. между отдельным экраном (3) и сигнальной жилой (5)
не возникает разницы потенциалов, между 3 и 5 не протекает ток. Емкость будет равна нулю.
При этом при маленькой электропроводности среды возможны большие длины кабеля.
1 Наполнительный элемент
2 Оболочка элемента (2.1 красный / 2.2 белый)
3
Первый экран из фольги (3.1/3.2)
4 Изоляция жилы (4.1/4.2)
5 Проводник 0,5 мм² (5.1 красный/ 5.2 белый)
6 Контактная жила первого экрана, 0,5 мм² (6.1/ 6.2)
7 Второй экран из фольги
8 Контактная жила второго экрана, 1,5 мм²
9 Внутренняя оболочка
10 Третий экран из мюметалла
11 Контактная жила третьего экрана, 0,5 мм²
12 Внешняя оболочка
Кабель тока возбуждения С
Кабель 2 x 0,75 мм² Сu или 2 x (4 x) 1,5 мм² Сu (Сu= медное сечение)
Поперечное сечение зависит от необходимой длины кабеля.
Макс. допустимые длины кабеля см. гл. 1.3.4.
