8 Сервис.
8.1 Замена предохранителей питания.
Перед открытием корпуса выключите питание!
1. снять крышку клеммной коробки (ослабить 2 винта).
2. снять крышку предохранителя питания F.
3. обновить предохранительF1 / F7 , тип 5 x 20G, мощность переключения 1500А
(номер заказа см. гл.9).
F7: значение для 100 – 230В AC (85 – 255B AC): 0,8 А Т
F1: значение для 24 В AC / DC (20,4 – 25,4B AC / 18 – 31,2B DC): 2,0 A Т

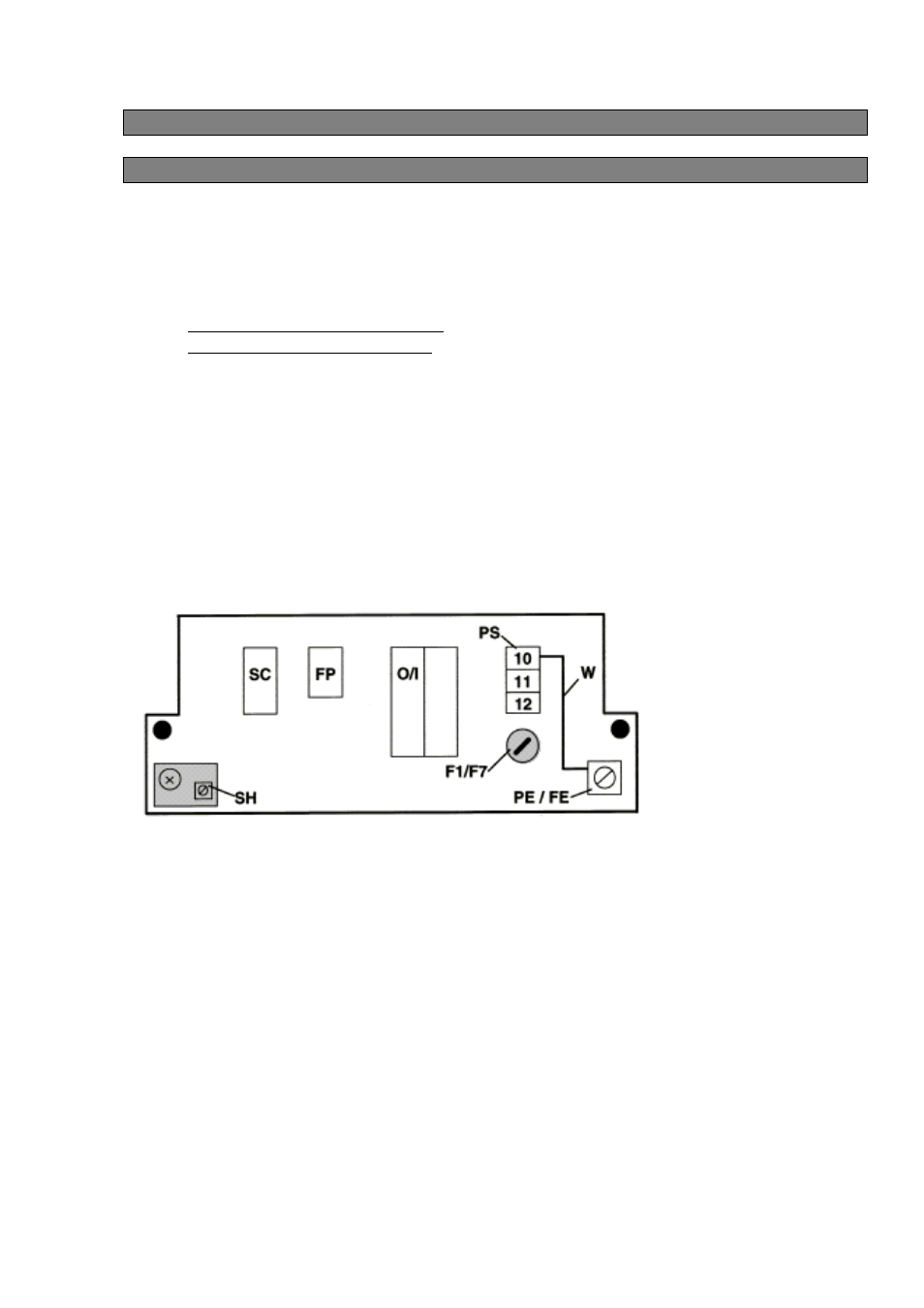

F1/F7 предохранители питания, величины см. выше
FP штепсельная клемма питания тока возбуждения, 4-контактная
O / I штепсельная клемма входов и выходов, 2x8-контактная
PE / FE клемма заземления для подключения защитного провода РЕ или
функционального заземлителя FE
PS штепсельная клемма питания, 3-контактная
SC штепсельная клемма сигнала электродов, 5-контактная
SH клемма заземления для подключения экрана сигнального провода:
сигнальный провод А: второй экран (7)
сигнальный провод В: третий экран (11)
W внутреннее соединение, не должно находиться на большом расстоянии
