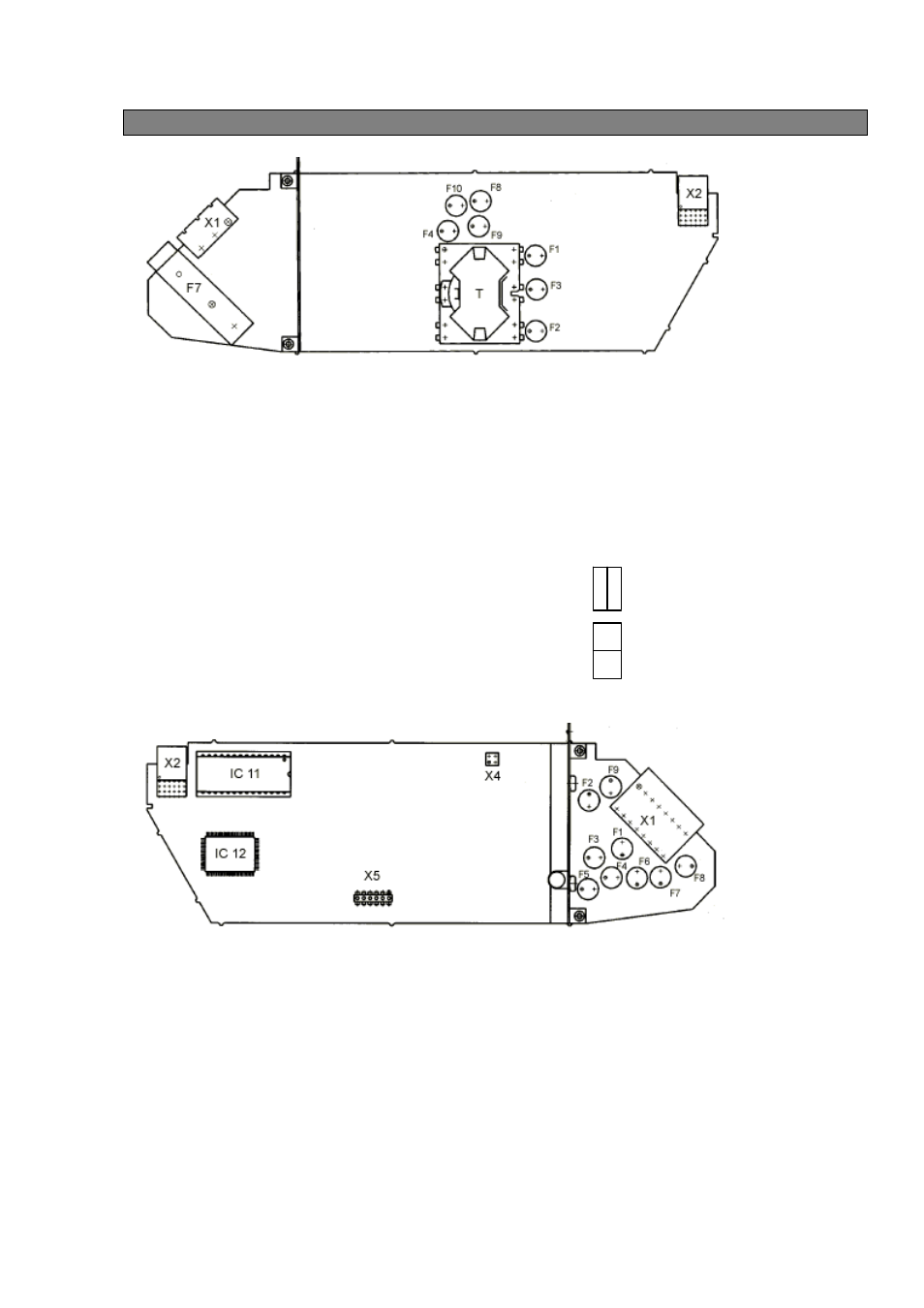

8.7 Чертежи плат управления.
Плата управления NT, питание, 100 – 230В АС
X1 штепсельные клеммы в клеммной коробке Величины предохранителей ТR 5
X2 внутреннее соединение с главной платой
и номер заказа, см. гл. 9.
T трансформатор F1
напряжение 5В
F2
питание тока возбуждения
F3
токовый выход и питание
F4
дополнительное напряжение
F8 – F10 соединительные
элементы
Плата управления I/O, входы и выходы
Соединительный провод X4
+ + режим DC
• 0,2А
+ +
+
+
+ + режим АС
• 0,1А
(заводская установка)
X1 штепсельные клеммы в клеммной коробке
Предохранители TR5, величины
X2 внутреннее соединение с главной платой
и номер заказа см. гл. 9
X4 соединительный провод, переключатель режимов F1 P
AC/DC выхода А1, см. гл. 6.3.
F2 A1
X5 штепсельная пластина F3
A2
IC 11 программа управления EPROM
F4 D1
IC 12 микропроцессор
F5 D2 Присоединительные
F6 C2 клеммы
F7
C2
F8
E+
F9 E –
