Инструкция по эксплуатации KROHNE IFC 110 Converter RU
Страница 10
10
Длины кабелей (макс. расстояние между первичным и вторичным преобразователем) 1.3.4
Сокращения и объяснения
к нижеследующим диаграммам, таблицам и схемам подключения
А сигнальный кабель А (тип DS) с двойным экраном (макс. длины см. диаграмму)
В сигнальный кабель В (тип BTS) с тройным экраном (макс. длины см. диаграмму)
С кабель тока возбуждения (мин. поперечное сечение (А
F
)и макс. длины см. таблицу)
D высокотемпературный силиконовый кабель, 3x1,5 мм² Сu с одним экраном, длина макс. 5м,
цвет: красно- коричневый
Е высокотемпературный силиконовый кабель, 2x1,5 мм² Сu, длина макс 5м,цвет:красн.-корич.
А
F
поперечное сечение кабеля тока возбуждения С из Сu см. таблицу
L длины кабелей
• электропроводность продукта
ZD переходная коробка необходима для подсоединения кабелей D и Е для первичных
преобразователей IFS 4000F и IFS 5000F с рабочей температуре выше 150°C

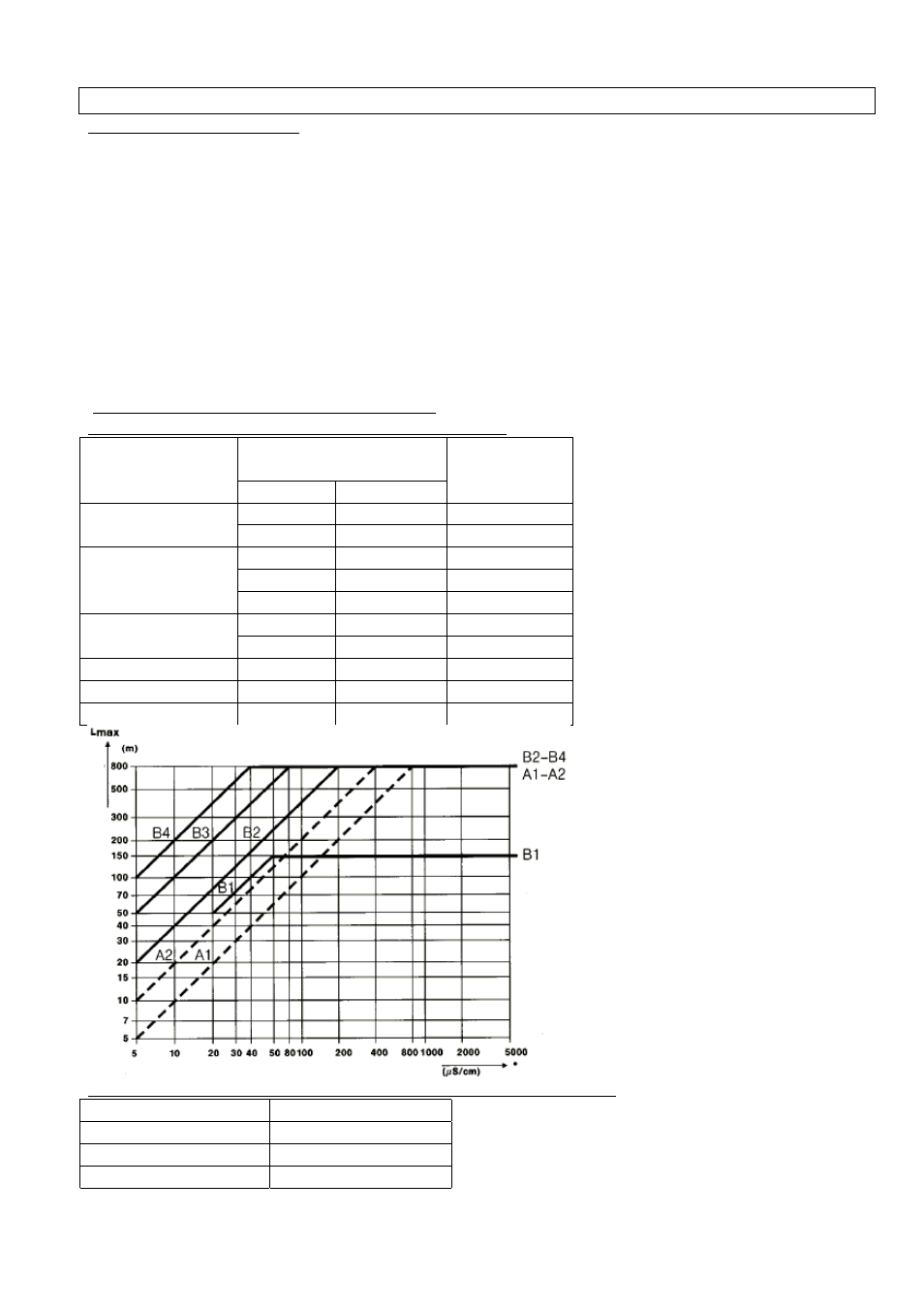

Предложенные длины сигнальных кабелей
при частоте магнитного поля · 1/6 x частота питания
Номинальный
внутренний диаметр
Первичный
преобразователь
DN мм
Дюйм
Сигнальный
кабель
2, 5 - 25
1/10 – ½
B1
IFS 6000 F
25 - 80
1 - 3
A1 / D3
2,5 1/10 B1
4 - 15
1/6 – ½
B”
IFS 5000 F
2 - 100
1 - 4
A1 / B3
10 - 150
3/8 – 6
A1 / B3
IFS 4000 F
200- 1200 8 - 48
A2 / B4
IFS 2000 F
150 - 250
6 - 10
A2 / B4
IFS 1000 F
10 - 150
3/8 – 6
A1 / B3
M 900
10 - 300
3/8 - 12
A2 / B4
Макс. длины и мин. поперечное сечение кабеля тока возбуждения
Длины L
Мин. сечение А
F
0-150 м 2x0,75
мм ² Cu
150-300м 2x1,50
мм ² Cu
300-60 м 4x1,50
мм ² Cu
