2.4 Статус -выходы А1 / А2 и D1 / D2
Внимание:
Клемма выхода А1 может использоваться как статус-выход А1 или как второй импульсный
выход А1 для электромеханических счетчиков.
Установка - см. функцию 3.07 HARDWARE, гл. 4.4 и 5.18.
• Статус- выходы А1 / А2 / и D1 / D2 с общим центральным контактом А· и соответственно
D· гальванически изолированы друг от друга и от других цепей.
• Заводские данные и функции см. прилагаемый протокол установки. Обратите внимание
на гл. 2.7 «Заводские стандартные установки».
• Все эксплуатационные характеристики можно установить, см. гл. 4.4 и 5.8, функция 1.07.
• Активное использование: использование внутреннего питания,
клеммы подключения Е+/Е-
Пассивное использование: необходимо внешнее питание, U
внешнее
· 32 В DC/24 ВАС,
I · 100 мА (I · 200 мА при DC, см. гл. 6.3)
• гальванически изолированы друг от друга и от других цепей.
• Заводские данные и функции см. прилагаемый протокол установки. Обратите внимание
на гл. 2.7 «Заводские стандартные установки».
• Все эксплуатационные характеристики можно установить, см. гл. 4.4 и 5.9, функция 1.07-
1.10.
• Активное использование: использование внутреннего питания,
клеммы подключения Е+/Е-
Пассивное использование: необходимо внешнее питание, U
внешнее
· 32 В DC/24 ВАС,
I · 100 мА (I · 200 мА при DC, см. гл. 6.3)
• Статус-выход сигнализирует о следующих эксплуатационных состояниях:
- направление потока
- предельное значение
- сообщение об ошибке
- активный диапазон, при переключении диапазонов
- инверсный режим от А1 к А2 и соответственно от D1 к D2,
т.е. используется как переключатель с общими контактами А· или D·
• Схемы подключения см. гл. 2.6.

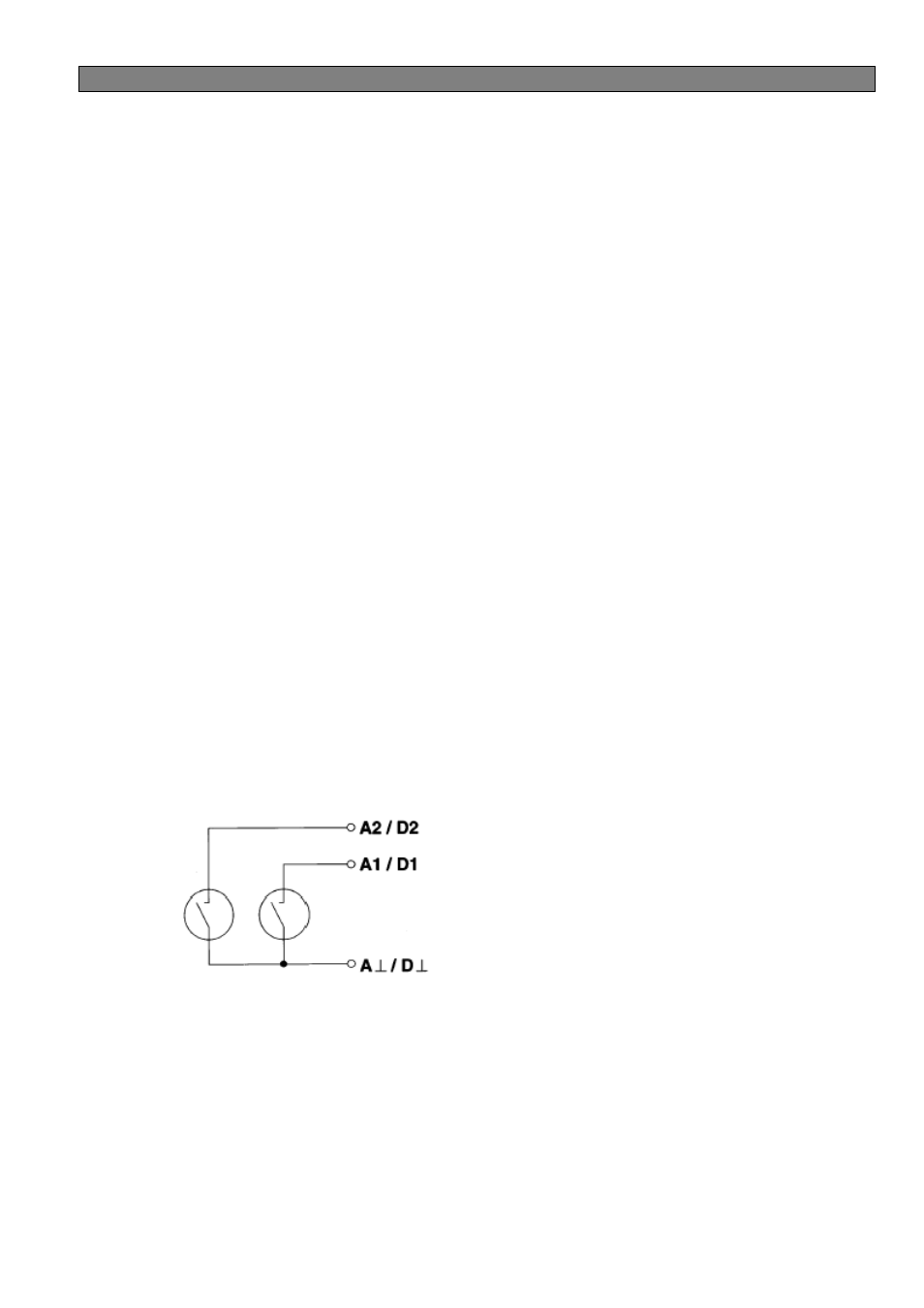

• Схема статус- выходов А1 / А2 и D1 / D2 .
Эти статус- выходы имеют переключатель MOSFET , который переключает релейные
контакты как постоянного так и переменного напряжения.
