Фонари рабочего бруса (2008) – Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 72
74
B) КРАСНЫЙ ПРОВОД/ЗЕЛЕНЫЙ ШТЕККЕР
A) КОРИЧНЕВЫЙ ПРОВОД/КОРИЧНЕВЫЙ ШТЕККЕР
D) ЖЕЛТЫЙ ПРОВОД/БЕЛЫЙ ШТЕККЕР
C) ЗЕЛЕНЫЙ ПРОВОД/ЖЕЛТЫЙ ШТЕККЕР
A
) КОРИЧНЕВЫЙ ЖГУТ +12В
B
) КРАСНЫЙ ПАССАЖИРСКИЙ СИГНАЛ +12В
C
) ЗЕЛЕНЫЙ ВОДИТЕЛЬСКИЙ СИГНАЛ +12В
D
) ЖЕЛТЫЙ – ЗЕМЛЯ
D
) ЖЕЛТЫЙ
C
) ЗЕЛЕНЫЙ
B
) КРАСНЫЙ
A) КОРИЧНЕВЫЙ
BK +12В
WH –
ЗЕМЛЯ
6
ШТЕККЕР AUX
3 ПРОВОДА X 203 мм (8 дюймов)
СОЕДИНИТЕЛЬНАЯ КОРОБКА
A
) ЖЕЛТЫЙ
B
) КРАСНЫЙ
C
) КОРИЧНЕВЫЙ
C
) ЗЕЛЕНЫЙ ЖГУТ +12В
В) ЗЕЛЕНЫЙ ПАССАЖИРСКИЙ СИГНАЛ +12В
A) БЕЛЫЙ – ЗЕМЛЯ
СТОРОНА ПАССАЖИРА
СТОРОНА ВОДИТЕЛЯ
C
) КОРИЧНЕВЫЙ
B
) ЗЕЛЕНЫЙ
A
) ЖЕЛТЫЙ
A
) БЕЛЫЙ – ЗЕМЛЯ
В) ЗЕЛЕНЫЙ ВОДИТЕЛЬСКИЙ СИГНАЛ +12В
C) ЗЕЛЕНЫЙ ЖГУТ +12В

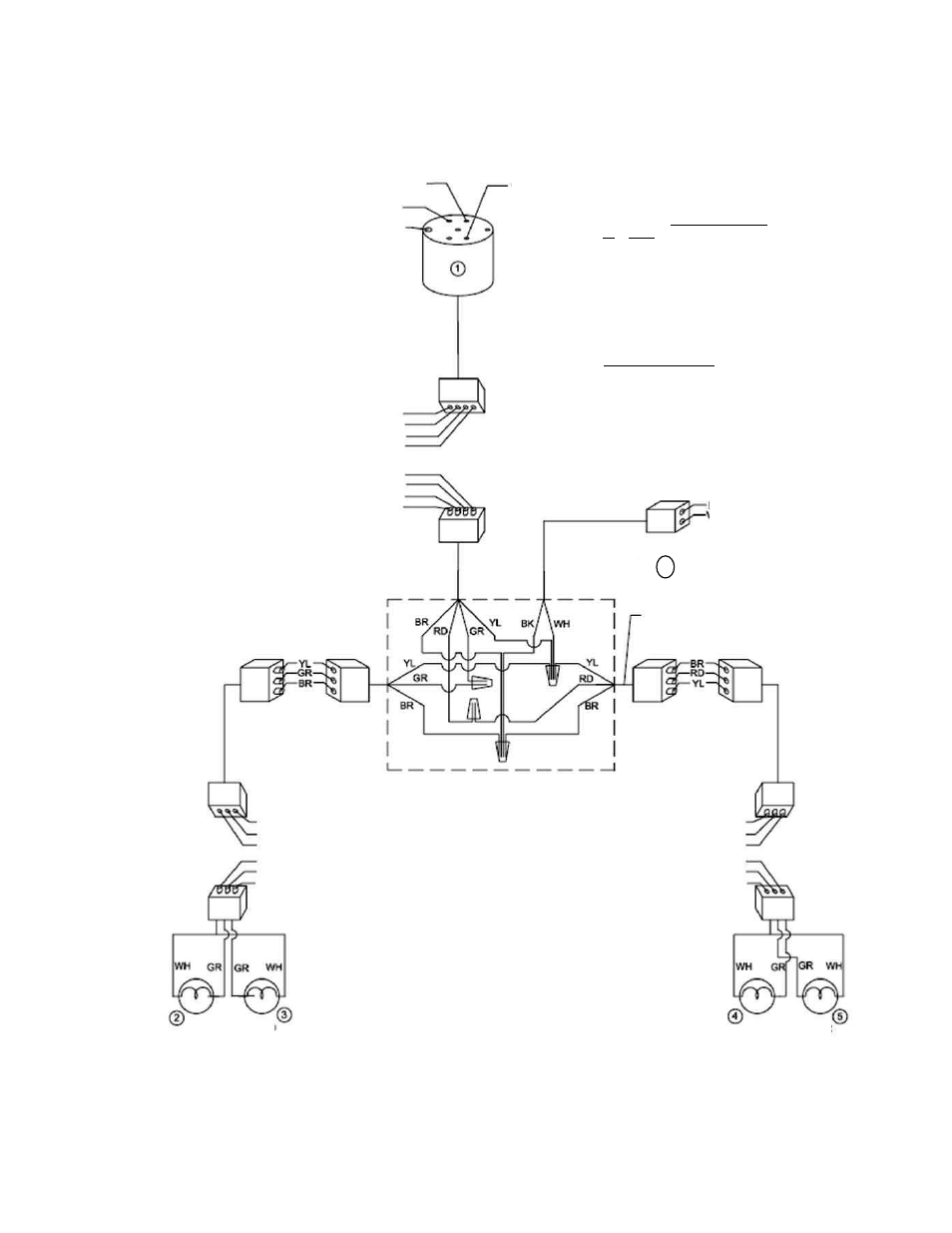

ФОНАРИ РАБОЧЕГО БРУСА (2008)
КРАСНЫЙ
ЯНТАРНЫЙ
ЯНТАРНЫЙ
КРАСНЫЙ
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Разъем прицепа
2 –
Левый янтарный мигающий сигнал
3 –
Левый красный габарит/стоп
4 –
Правый красный габарит/стоп
5 –
Правый янтарный мигающий сигнал
6 –
Питание дополнительного прицепа
позади тележки
ЦВЕТ ПРОВОДОВ
RD –
красный
BK –
черный
BR –
коричневый
YL –
желтый
GR –
зеленый
BL –
синий
WH –
белый
