ОБОЗНАЧЕНИЕ
№ Узел
1 –
Рулевой цилиндр
2 –
Цилиндр рычага датчика
3 – Двойной соленоидный клапан
4 – Регулятор потока рулевой жидкости
5 – Вход манифольда
6 – Возврат бака
7 – Выход манифольда
СОКРАЩЕНИЯ
SC –
Колпаки сошника
SR – Стержни сошника
WC –
Колпаки крыла
WR – Стержни крыла

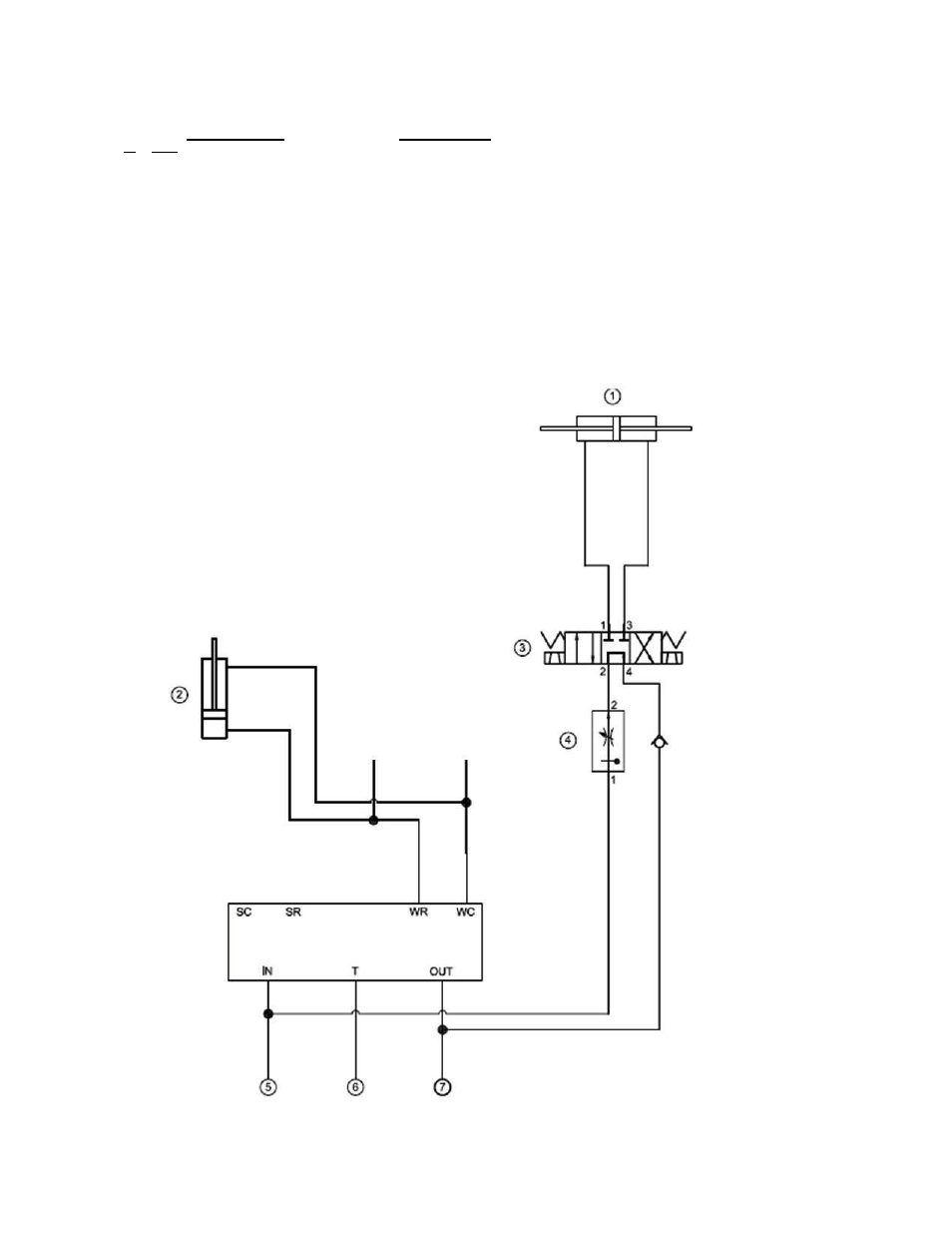

ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА РУЛЕВОГО УПРАВЛЕНИЯ ЗАДНИМИ
Сторона пассажира Сторона водителя
К контуру
крыла
