ОБОЗНАЧЕНИЕ

№ Узел

1 –

Входной поток

2 –

Возврат бака

3 –

Выходной поток

4 –

Трубопровод колпака сошника

5 –

Трубопровод стержня сошника

6 –

Трубопровод стержня крыла

7 –

Трубопровод колпака крыла

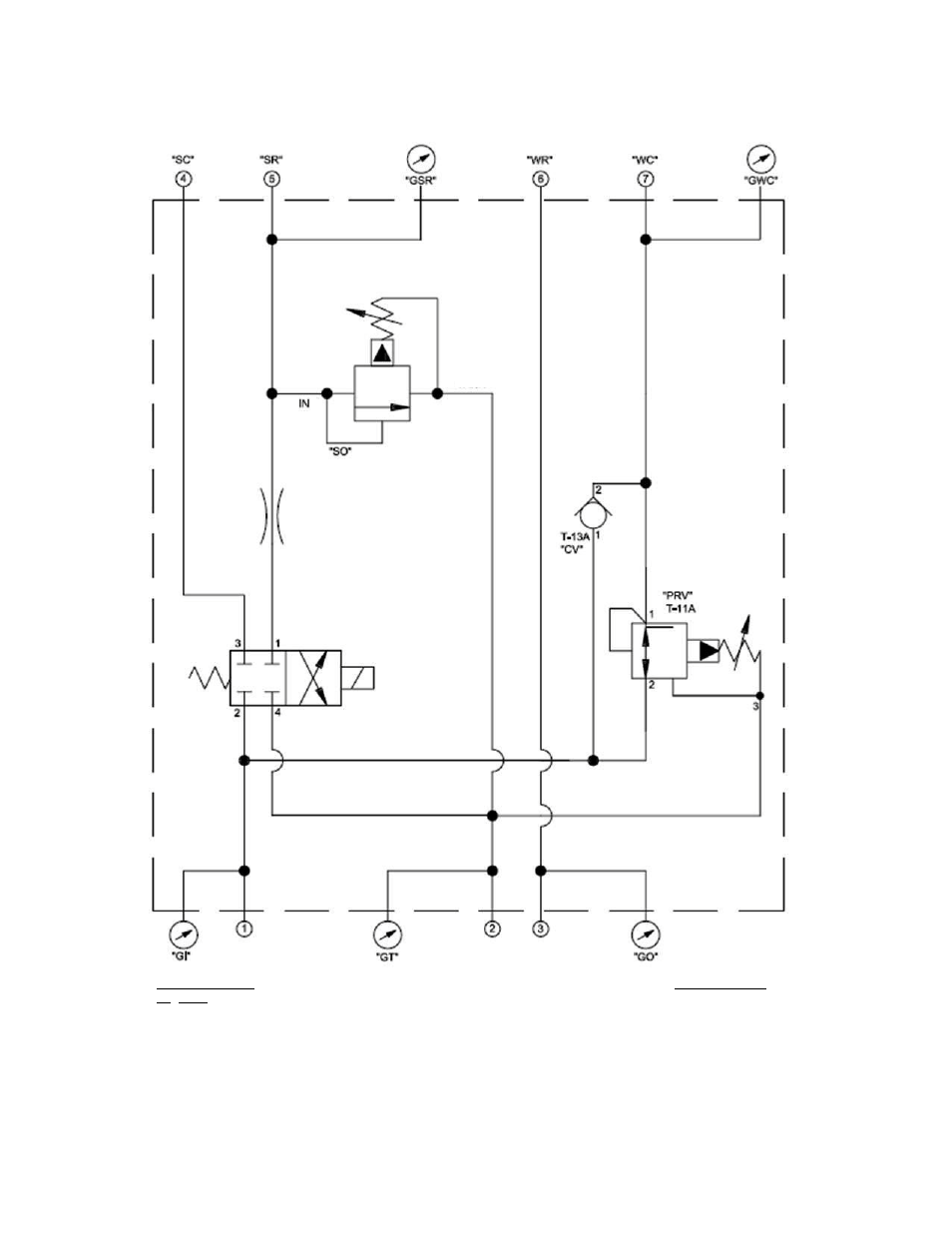

СТАНЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ МАНИФОЛЬД (2008)

«SRV»

ИСТОЧНИК
SFP 10-2

БАК

ОТВЕРСТИЕ ДИАМЕТРОМ

1,5 мм (0,060

дюйма)

«SSV»
DELTA
40200002

СОКРАЩЕНИЯ

SSV –

Соленоидный клапан сошника

SRV –

Разгрузочный клапан сошника

SO –

Отверстие сошника

SC –

Колпаки сошника

SR –

Стержни сошника

WSV –

Соленоидный клапан крыла

WRV –

Разгрузочный клапан крыла

WO –

Отверстие крыла

WC –

Колпаки крыла

WR –

Стержни крыла
