58


2-

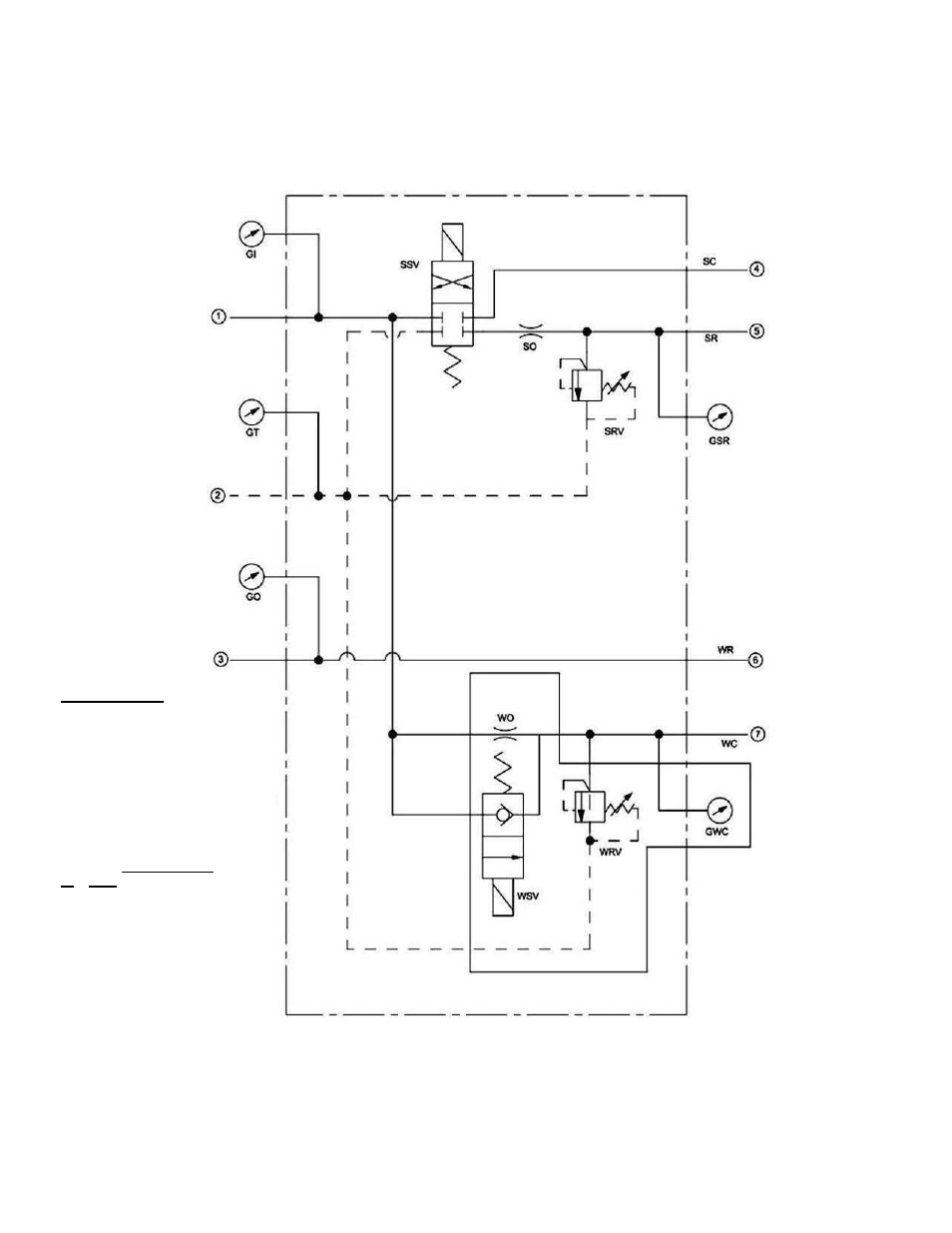

СТАНЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ МАНИФОЛЬД (2007)

Только

плаваю

щие

основны

е крылья

СОКРАЩЕНИЯ


SSV –

Соленоидный клапан сошника

SRV –

Разгрузочный клапан сошника

SO –

Отверстие сошника

SC –

Колпаки сошника

SR –

Стержни сошника

WSV –

Соленоидный клапан крыла

WRV –

Разгрузочный клапан крыла

WO –

Отверстие крыла

WC –

Колпаки крыла

WR –

Стержни крыла

Обозначение

№ Узел


1 –

Входной поток

2 –

Возврат бака

3 –

Выходной поток

4 –

Трубопровод колпака сошника

5 –

Трубопровод стержня сошника

6 –

Трубопровод стержня крыла

7 –

Трубопровод колпака крыла
