Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 61
63
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Сошник вверх (широкая красная)
2 –
Сошник вниз (узкая красная)
3 –
Бак (желтая)
4 –
Вход манифольда (узкая зеленая)
5 –
Выход манифольда (широкая зеленая)
6 – 2-
станц. Блок с электроприводным
разгрузочным клапаном (2007)
7 – 3-
портовый 2-сторонний
соленоидный клапан
8 – 5-
й складной блок
9 – 2-
портовый 1-сторонний
соленоидный клапан
10 –
Разделитель потока
11 –
Клапан снижения давления
СОКРАЩЕНИЯ
SC –
Колпаки сошника
SR –
Стержни сошника
WC –
Колпаки крыла
WR –
Стержни крыла

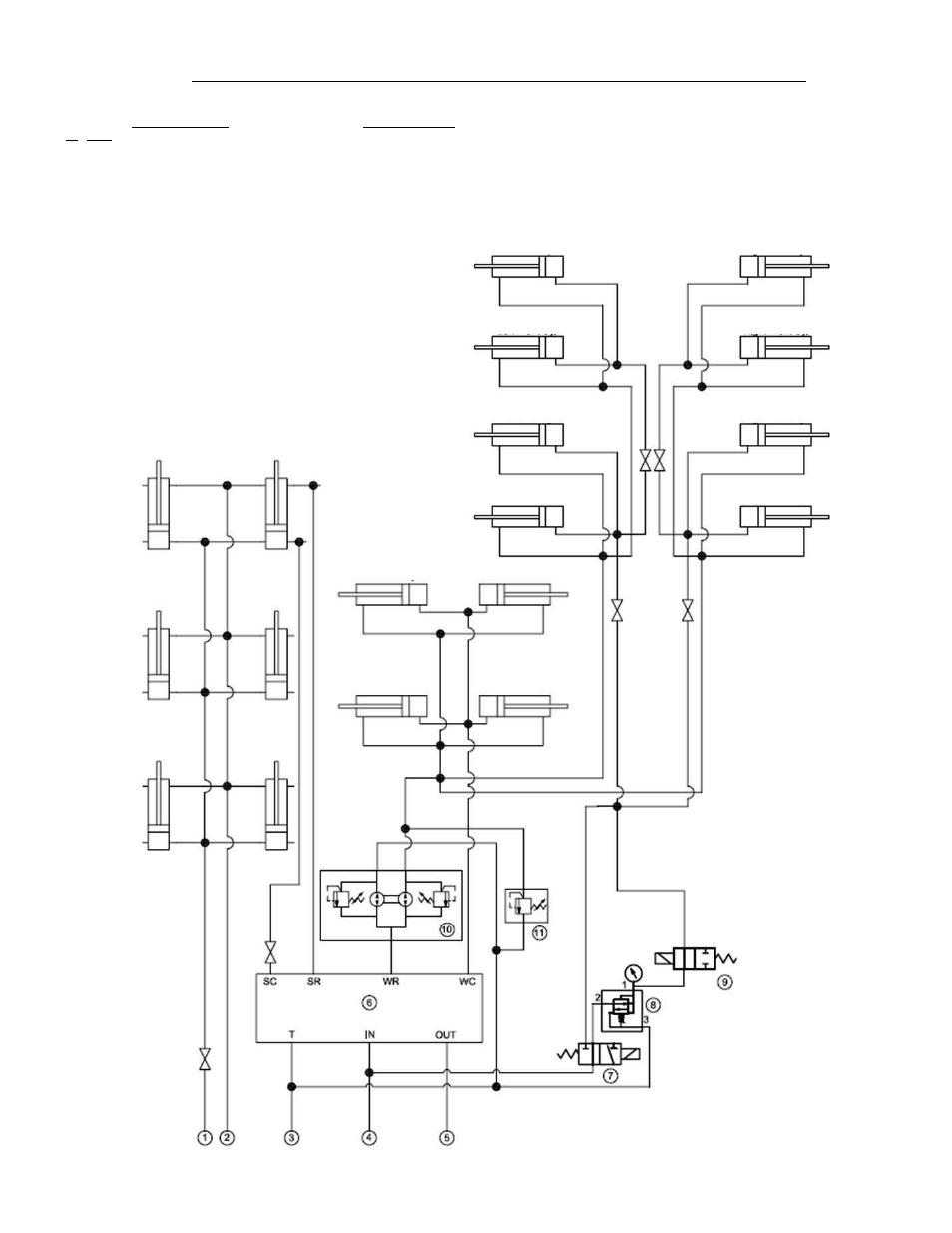

ОСНОВНЫЕ ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА 80-10 и 84-12 (2008)
Левый задний
цилиндр
Левый передний
цилиндр
Левый задний
цилиндр
Левый задний
цилиндр
Правый задний
цилиндр
Правый задний
цилиндр
Правый задний
цилиндр
Левый передний
цилиндр
Левый передний
цилиндр
Правый передний
цилиндр
Правый передний
цилиндр
Правый передний
цилиндр
Наружные
крылья
Центральные
крылья
Основные крылья
Сошники
