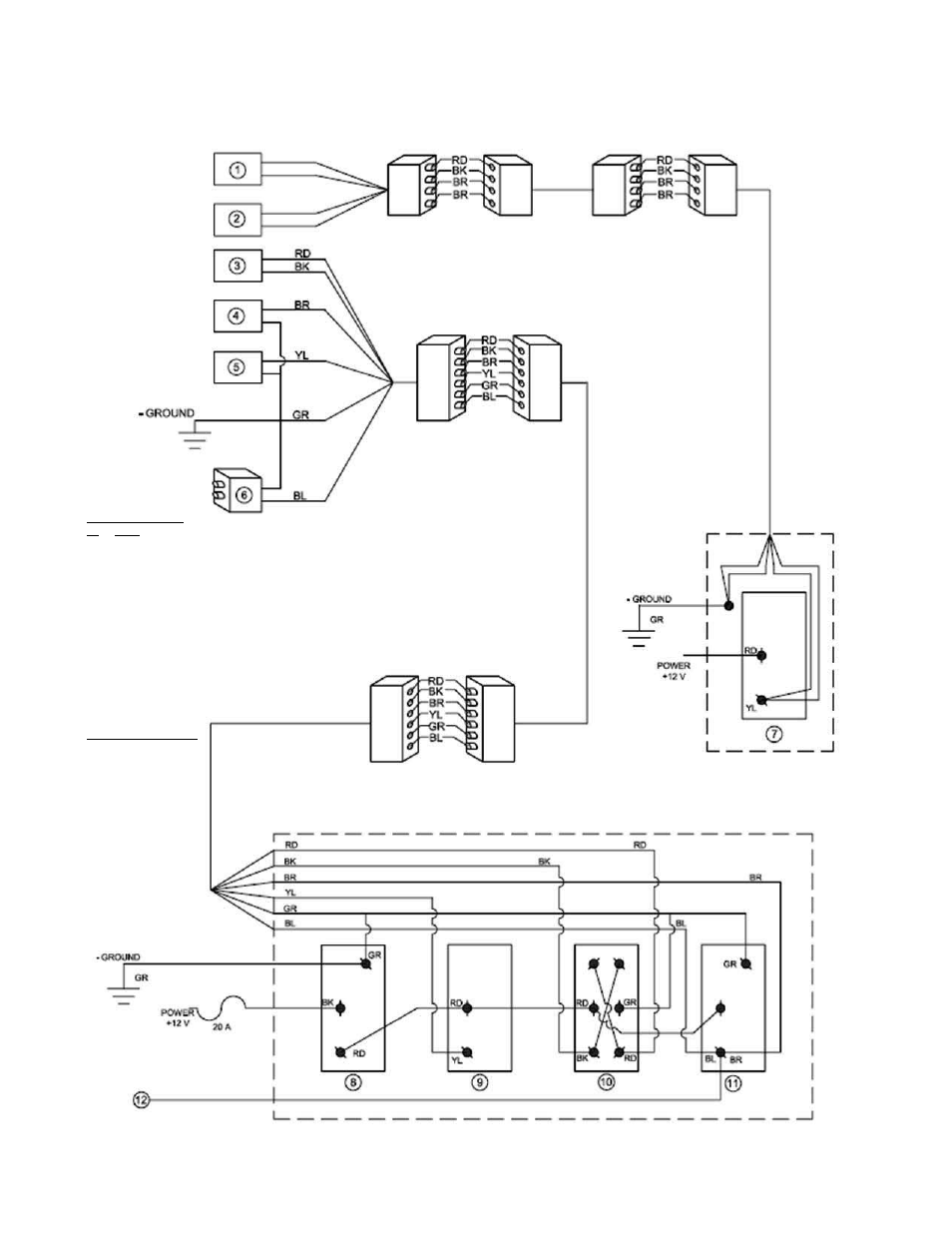

ЭЛЕКТРООБОРУДОВАНИЕ МАНИФОЛЬДА «7-PLEX» (2008, ВАРИАНТ 1)

ОБОЗНАЧЕНИЕ

№ Узел
1 – 3-

портовый 2-сторонний соленоидный клапан

2 – 2-

портовый 2-сторонний соленоидный клапан

3 –

Мотор давления сошника

4 –

Соленоид сошника

5 –

Соленоид крыла (только плавающего)

6 –

Сцепление

7 – SPST-

переключатель байпаса опускания крыла

8 –

Основное электропитание

9 –

Опускание крыла (только плавающего)

10 –

Регулятор сошника

11 –

Мерительное колесо

12 –

Факультативное электропитание

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

ЦВЕТ ПРОВОДОВ

RD –

красный

BK –

черный

BR –

коричневый

YL –

желтый

GR –

зеленый

BL –

синий
