Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 60
62
Левый задний
цилиндр
Левый передний
цилиндр
Левый задний
цилиндр
Левый задний
цилиндр
Правый задний
цилиндр
Правый задний
цилиндр
Правый задний
цилиндр
Левый передний
цилиндр
Левый передний
цилиндр
Правый передний
цилиндр
Правый передний
цилиндр
Правый передний
цилиндр
Сошники

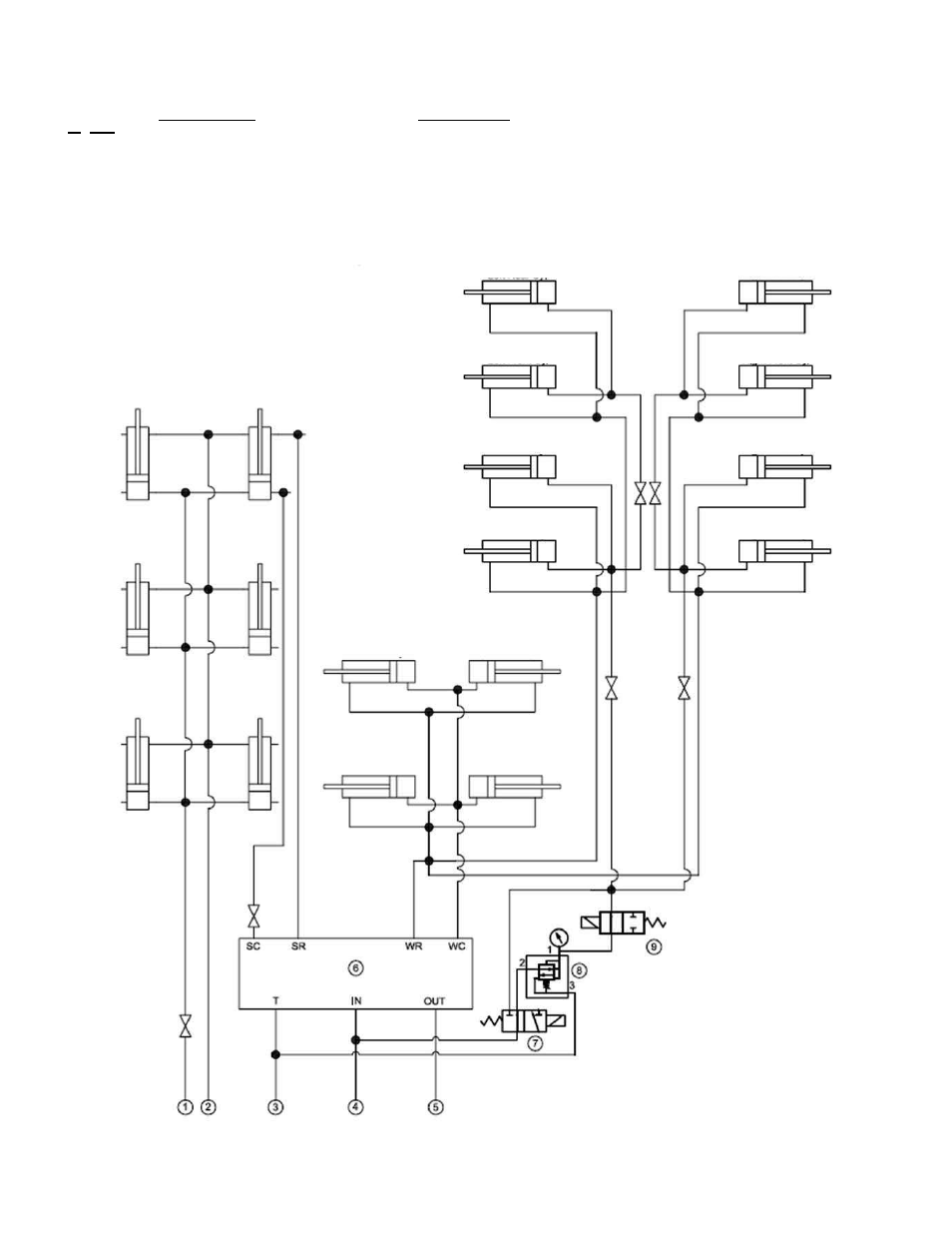

ОСНОВНЫЕ ГИДРАВЛИЧЕСКИЕ УСТРОЙСТВА «7-PLEX» (2008)
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Сошник вверх (широкая красная)
2 –
Сошник вниз (узкая красная)
3 –
Бак (желтая)
4 –
Вход манифольда (узкая зеленая)
5 –
Выход манифольда (широкая зеленая)
6 – 2-
станц. Блок с электроприводным разгрузочным
клапаном (2007)
7 – 3-
портовый 2-сторонний соленоидный клапан
8 – 5-
й складной блок
9 – 2-
портовый 1-сторонний соленоидный клапан
СОКРАЩЕНИЯ
SC –
Колпаки сошника
SR –
Стержни сошника
WC –
Колпаки крыла
WR –
Стержни крыла
Наружные
крылья
Центральные
крылья
Основные крылья
