ОБОЗНАЧЕНИЕ

№ Узел
1 –

Мотор давления сошника

2 –

Соленоид сошника

3 –

Сцепление

4 –

Основное электропитание

5 –

Запасная

6 –

Регулятор сошника

7 –

Мерительное колесо

8 –

Факультативное электропитание

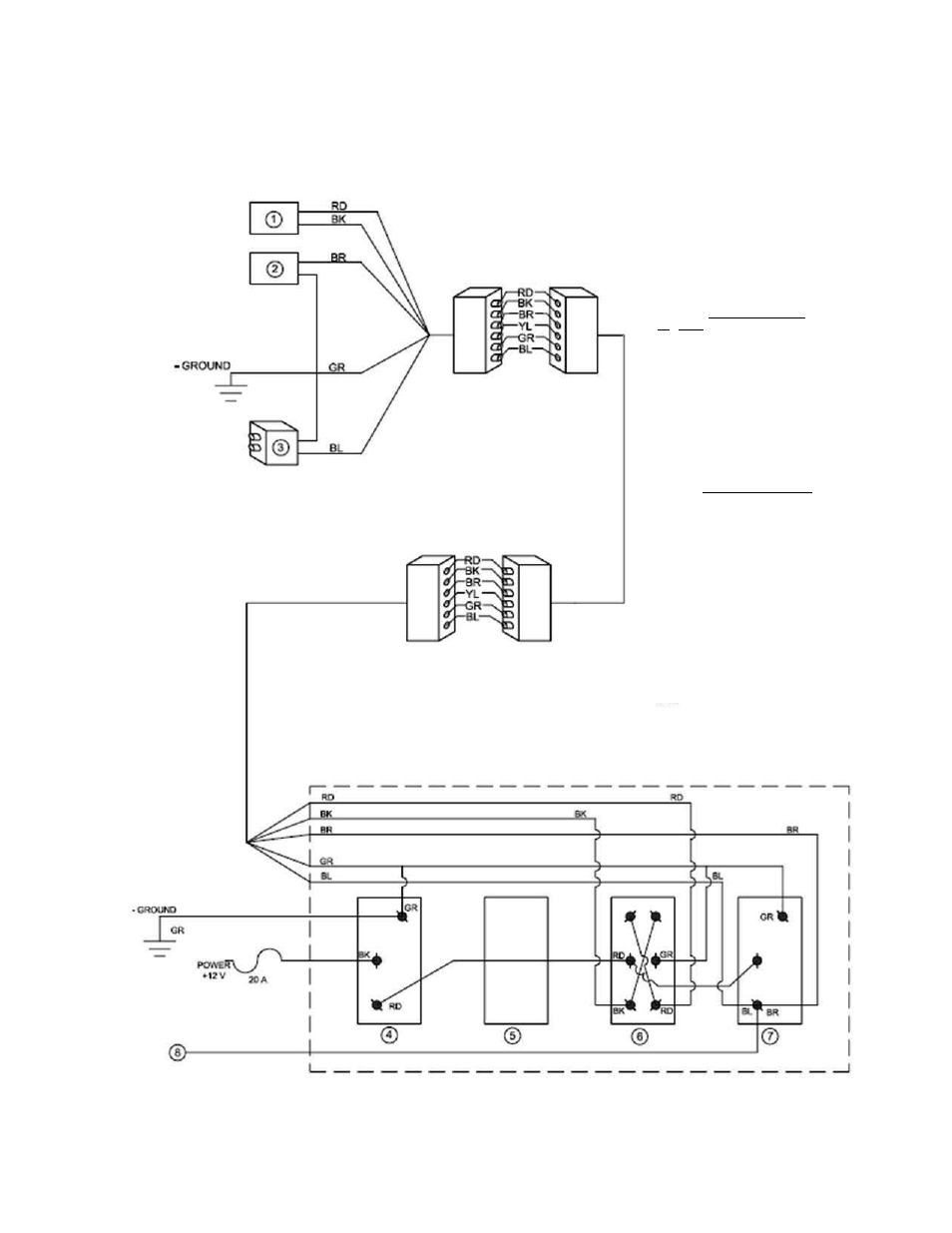

ЭЛЕКТРООБОРУДОВАНИЕ МАНИФОЛЬДА «3-PLEX» и «5-PLEX» (2008, ВАРИАНТ 2)

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

ЦВЕТ ПРОВОДОВ

RD –

красный

BK –

черный

BR –

коричневый

YL –

желтый

GR –

зеленый

BL – c

иний
