Заднее рулевое управление электрические (2008), Обозначение, Цвет проводов – Инструкция по эксплуатации Seed Hawk СЕЯЛКА 2008
Страница 69
71
RD Левый
YL Ручной Правый
Верхняя
катушка
Нижняя
катушка
BR Авто
YL Правый
GR Авто Центр
RD Ручной Левый
BR Авто
рулевое упр-е
YL Правый
GR Авто
RD Левый
НЕТ (13 и 14)
НЕТ (13 и 14)
ДЕТАЛИРОВКА ЦЕНТРИРУЮЩЕГО /
СЕНСОРНОГО КРОНШТЕЙНА
ЭЛЕКТРОП
ИТАНИЕ
ПРИМЕЧАНИЕ: НОРМАЛЬНОЕ
ПОЛОЖЕНИЕ КОНТАКТОВ
ВЫКЛЮЧАТЕЛЕЙ – РАЗОМКНУТОЕ
ПУЛЬТ РУЛЕВОГО УПРАВЛЕНИЯ ЗАДНИМИ КОЛЕСАМИ
YL Ручной Правый
RD Ручной Левый
BR Авто рулевое
ОБОЗНАЧЕНИЕ
№ Узел
1 –
Поворот колес влево
2 –
Поворот колес вправо
3 –
Верхняя катушка (Правая)
4 –
Нижняя катушка (Левая)
5 –
Правое центрирование
6 –
Левое центрирование
7 –
Основное электропитание
8 –
Селектор
9 –
Авто
10 –
Ручной

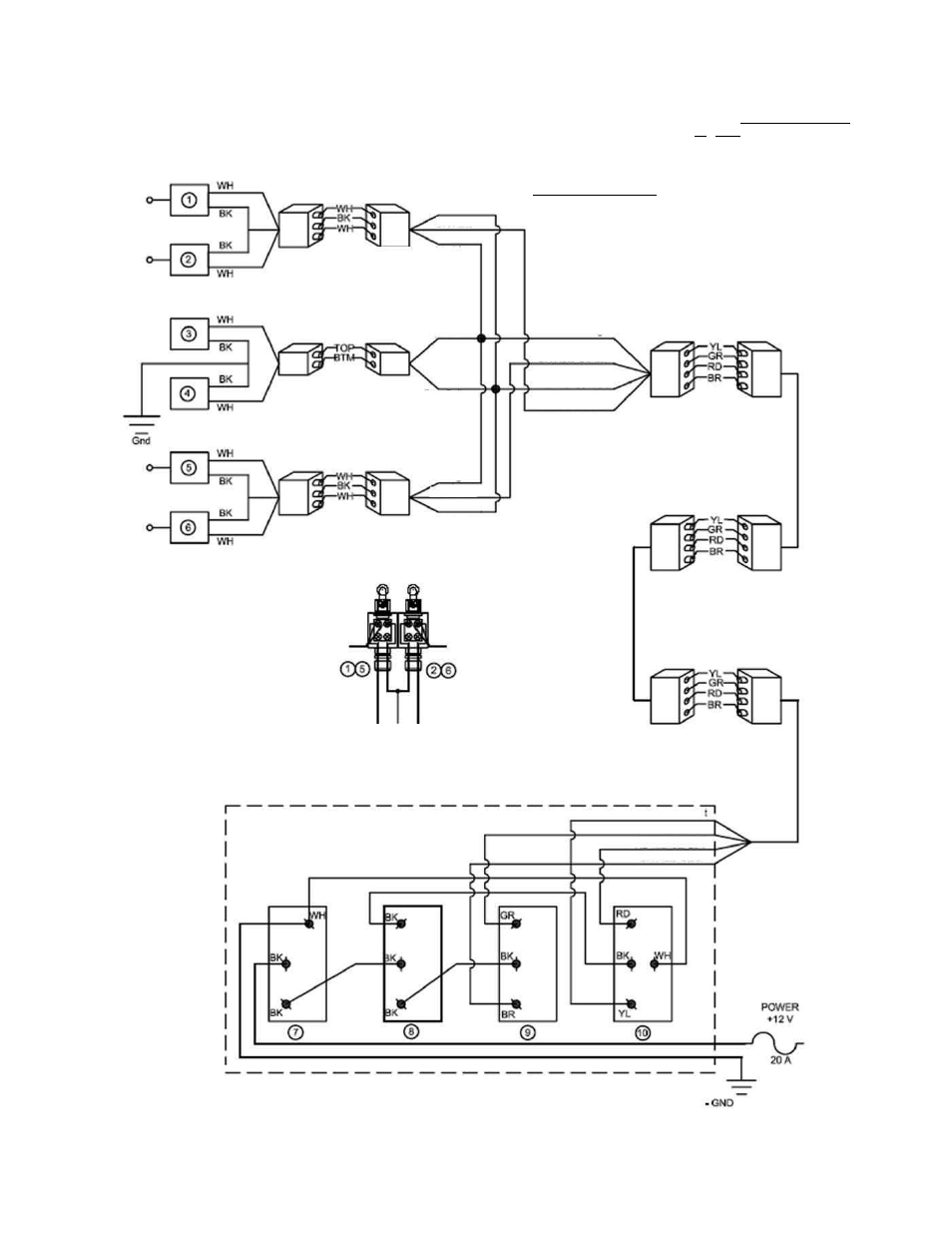

ЗАДНЕЕ РУЛЕВОЕ УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКИЕ (2008)
ЦВЕТ ПРОВОДОВ
RD –
красный
BK –
черный
BR –
коричневый
YL –
желтый
GR –
зеленый
BL –
синий
GR Авто Центр
