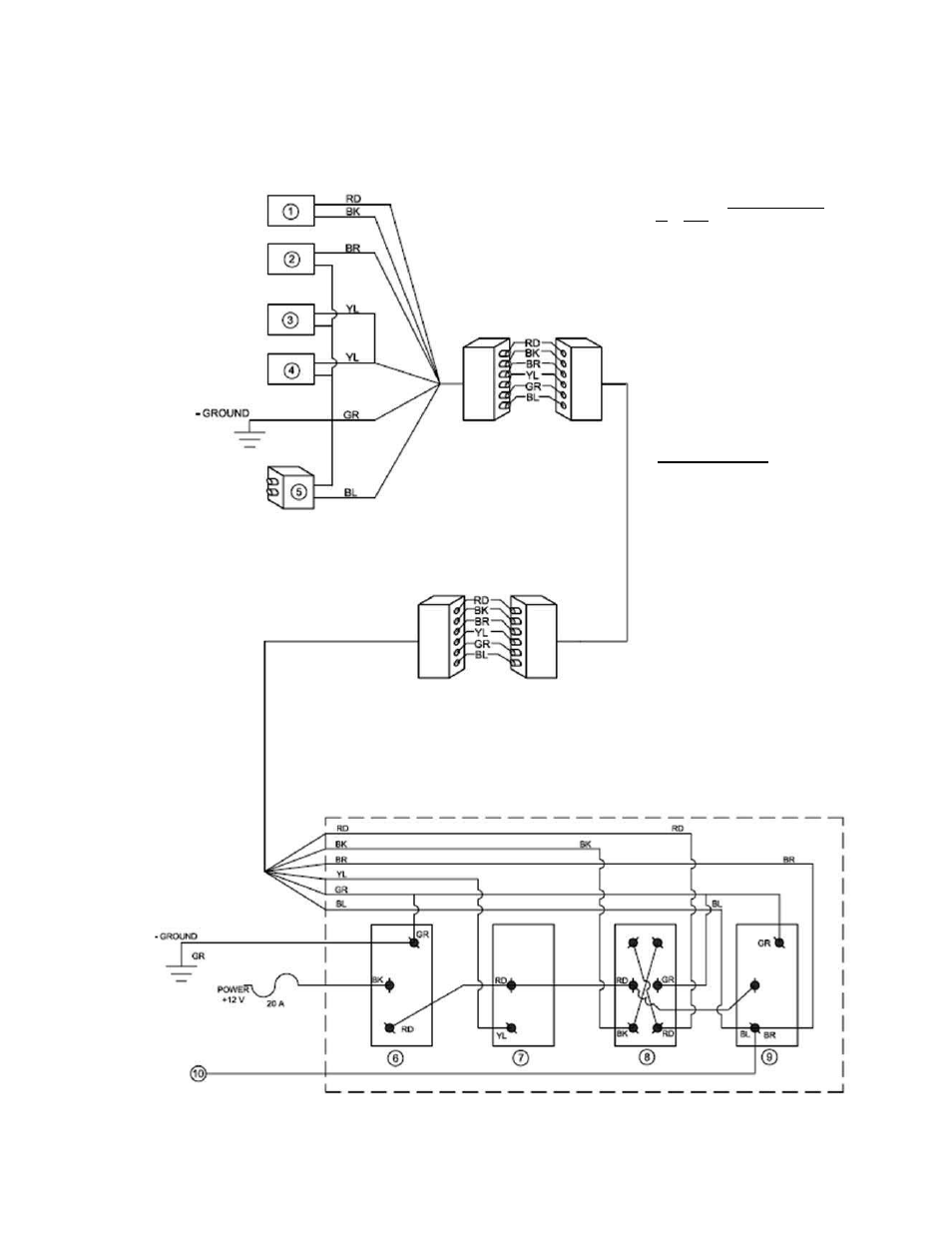

ЭЛЕКТРООБОРУДОВАНИЕ МАНИФОЛЬДА «7-PLEX» (2008, ВАРИАНТ 2)

КНОПОЧНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

ЦВЕТ ПРОВОДОВ

RD –

красный

BK –

черный

BR –

коричневый

YL –

желтый

GR –

зеленый

BL –

синий

ОБОЗНАЧЕНИЕ

№ Узел
1 –

Мотор давления сошника

2 –

Соленоид сошника

3 – 3-

портовый 2-сторонний соленоидный

клапан

4 – 2-

портовый 2-сторонний соленоидный

клапан

5 –

Сцепление

6 –

Основное электропитание

7 –

Байпас опускания крыла (только
«7 Plex»)

8 –

Регулятор сошника

9 –

Мерительное колесо

10 –

Факультативное электропитание
